两节串联锂电池充放电板 输入12V-24V 充电105号

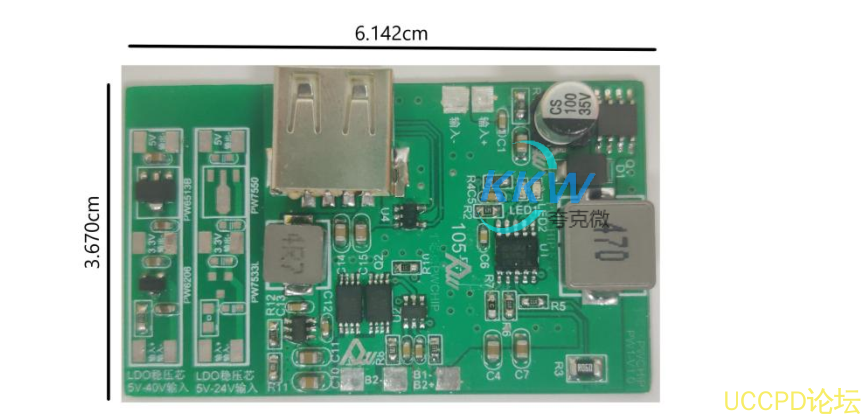

这是一款名为“两节串联锂电池充放电板”的电路板， 可方便地用于充电设备等应用。 它适
用于由两串多并联的  7.4V  锂电池组提供电源。 当输入  12V-24V  电压时（ 通过  USB1  接口），
板上的  LED  指示灯将亮起， 以表示正在进行充电。 当电池充满电时，  LED  指示灯将转为闪烁
状态。如果没有电池连接， 则  LED  指示灯将闪烁。
该电路板的输出接口（  USB2 ） 提供  5V  的电压， 并可提供  2.4A （ 最大可达  3A ）的电流。电

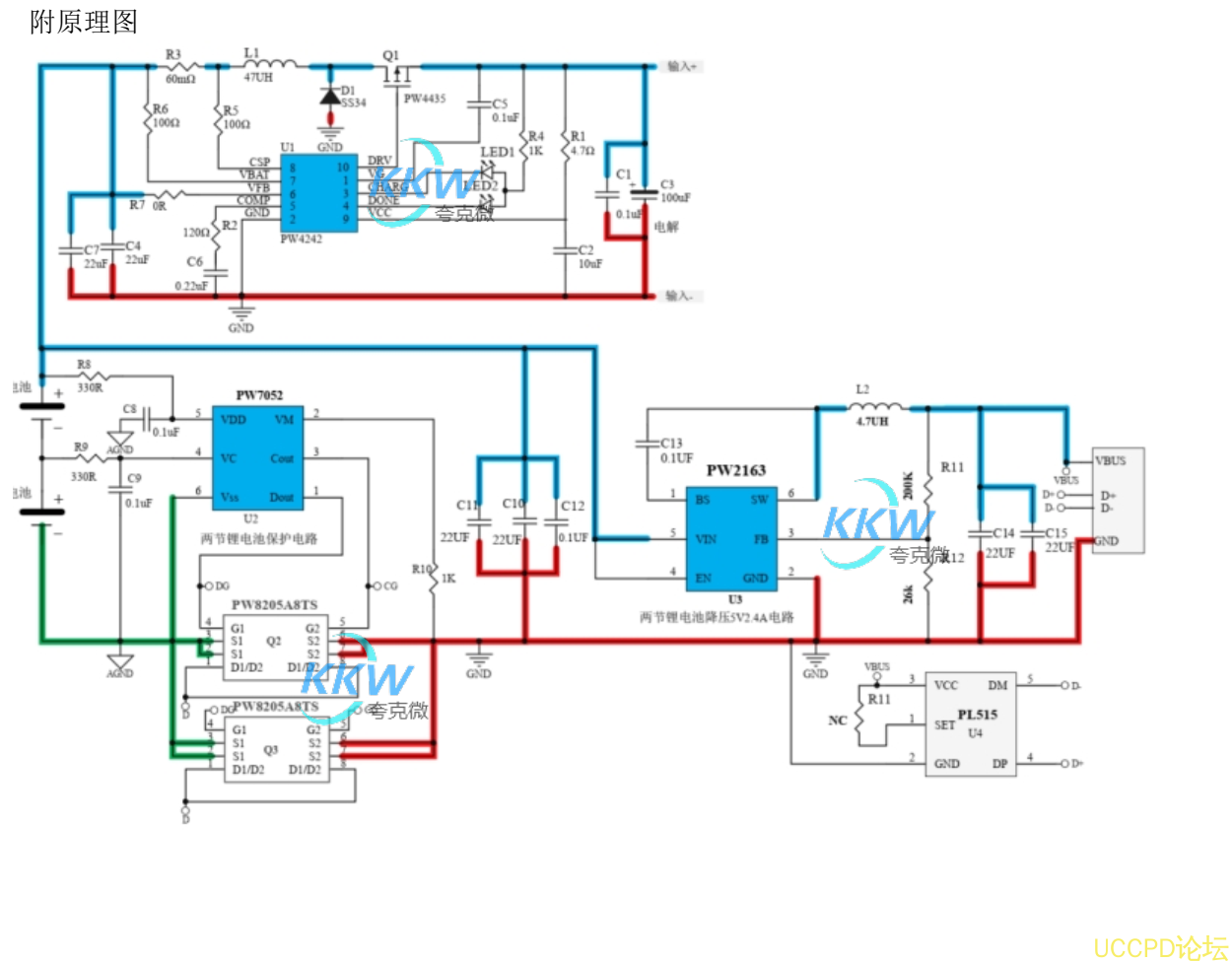

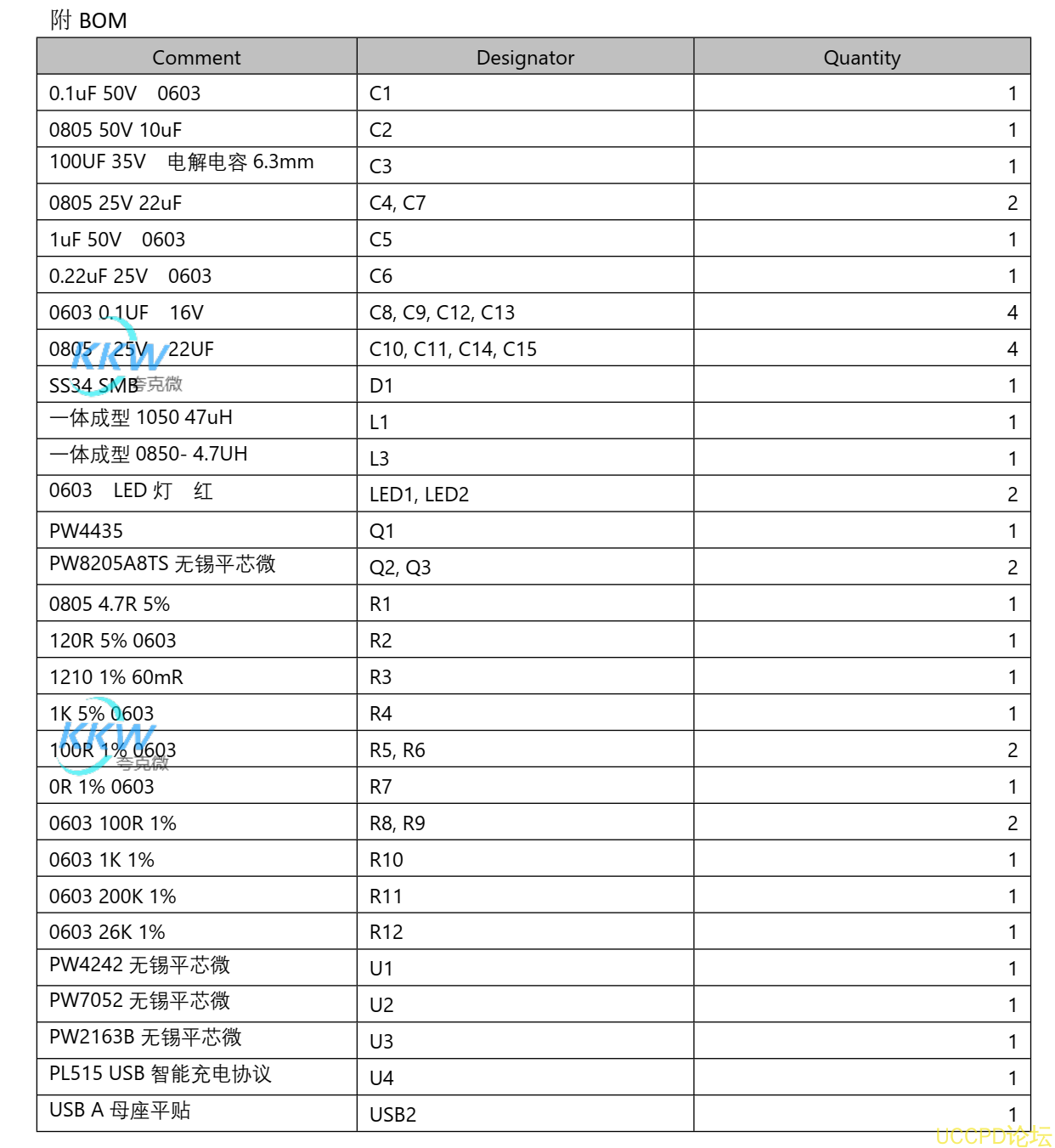

路板中包含了多个芯片，它们的功能如下：
1 、  PW4242  芯片： 这是一款专门用于  B  类锂电池充电的电路芯片。它支持开关式高效率充
电， 最大充电电流可达  3.5A ，适用于两串锂电池充电。
2 、  PW7052  芯片：这是一款用于保护锂电池的电路芯片。它可以检测电池是否过充、过放
或过流， 并且有并联的  MOS  管，可以增加过流保护的值。该芯片适用于两串锂电池。
3 、  PW2163  芯片： 这是一款用于锂电池输出的降压恒压芯片。 它可以将输入电压从  4.5V-18V
降压，输出电压可调节并保持恒定， 输出电流可达  5A-3A 。
