1 电路板 PCB 描述:
1.1 名称: 三节串联锂电池充放电板,5V-9V2A 输入和输出 5V
1.2 应用:便捷充电设备等
1.3 电池组: 11.1V 锂电池组, 三串多并,充满 12.6V
1.4 输入(USB1) : 5V2A (充电亮灯,充满转灯,无电池闪灯) ,
1.5 输出(USB2): 5V2.4A (最大 3A)

详情
1 电路板 PCB 描述:
1.1 名称: 三节串联锂电池充放电板,5V-9V2A 输入和输出 5V
1.2 应用:便捷充电设备等
1.3 电池组: 11.1V 锂电池组, 三串多并,充满 12.6V
1.4 输入(USB1) : 5V2A (充电亮灯,充满转灯,无电池闪灯) ,
1.5 输出(USB2): 5V2.4A (最大 3A)

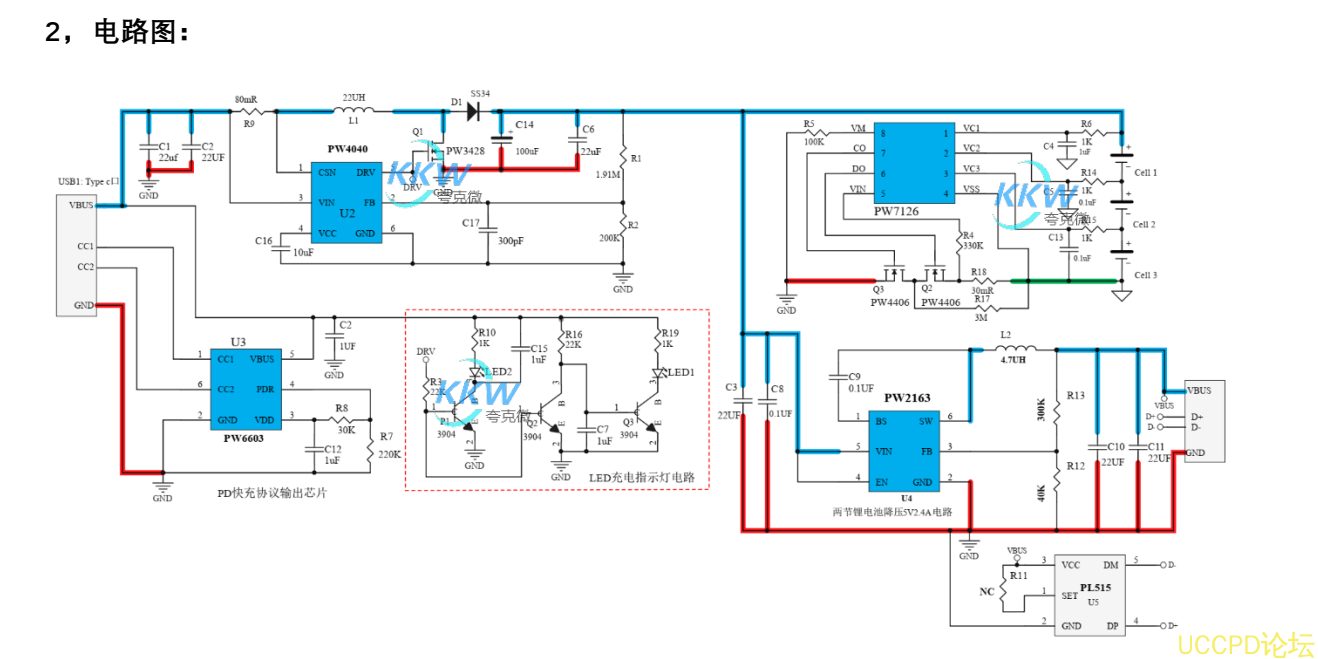

1.6 芯片功能简介:
1, B 锂电池充电电路: PW4040
PW4040 宽电压多节锂电池充电管理芯片, 外置 MOS, 可达输出 3A 充电, 支持 5V-9V 输入
升压三串锂电池充电。
2, A 锂电池保护电路: PW7126
PW7126 三串锂电池得过充,过放,过流检测保护电路芯片,并联 MOS 可增加过流保护值
3, 锂电池输出电路: PW2163
PW2163 DC-DC 降压恒压芯片,输入 4.5V-18V,可调恒压输出, ,输出可达 5A3A 电流。
4, PD 快充电压输出芯片:PW6603
PW6603 是颗 USB PD 快充协议的 sink 端芯片,可使 PD 快充充电器输出想要的电压
额外: 锂电池电量均衡电路: PW2213
PW2213 锂电池电量均衡电路芯片。可多串锂电池,多并电路。

深圳市夸克微科技  IC代理  郑R:13528458039
