111号三节串联锂电池充放电板,5V-9V2A 快充 PD/QC 输入和输出 5V2.4A

1 电路板 PCB 描述：
1.1 名称：三节串联锂电池充放电板,5V-9V2A 快充 PD/QC 输入和输出 5V2.4A
1.2 应用：便捷充电设备等
1.3 电池组： 11.1V 锂电池组，三串多并， 充满 12.6V
1.4 输入（USB1）： 5V2A （充电亮灯，充满转灯，无电池闪灯） ，
1.5 输出（USB2）： 5V2.4A (最大 3A)

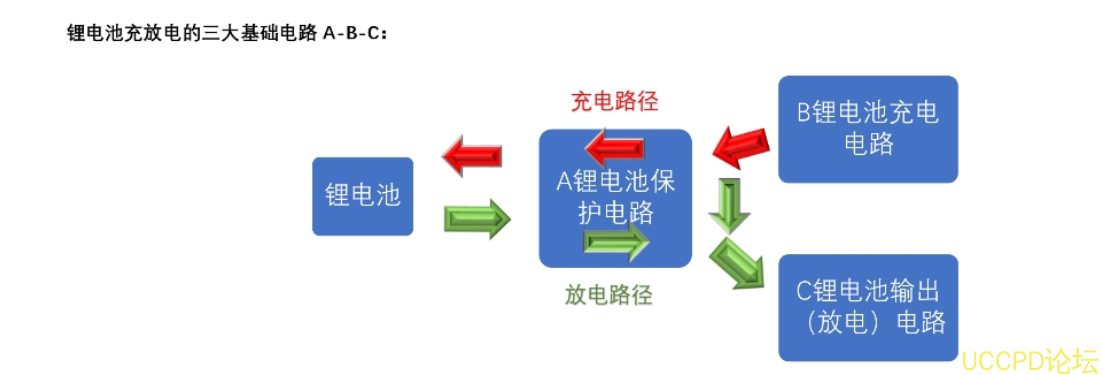

1.6 芯片功能简介：
1， B 锂电池充电电路： PW4040
PW4040 宽电压多节锂电池充电管理芯片，外置 MOS，可达输出 3A 充电， 支持 5V-9V 输入
升压三串锂电池充电。
2， A 锂电池保护电路： PW7126
PW7126 三串锂电池得过充，过放，过流检测保护电路芯片， 并联 MOS 可增加过流保护值
3， C 锂电池输出电路： PW2163
PW2163 DC-DC 降压恒压芯片， 输入 4.5V-18V，可调恒压输出， ， 输出可达 5A3A 电流。
4， 快充协议诱骗芯片： PW6606
PW6606 是一颗 PD 和 QC 和 AFC 快充协议的诱骗芯片， 可诱骗输出 5V,9V,12V,15V,20V， 通过
电阻设置， PD 可搭配电流设置脚， 设置 PD 功率
额外：锂电池电量均衡电路： PW2213
PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。

深圳市夸克微科技  IC代理  郑R：13528458039

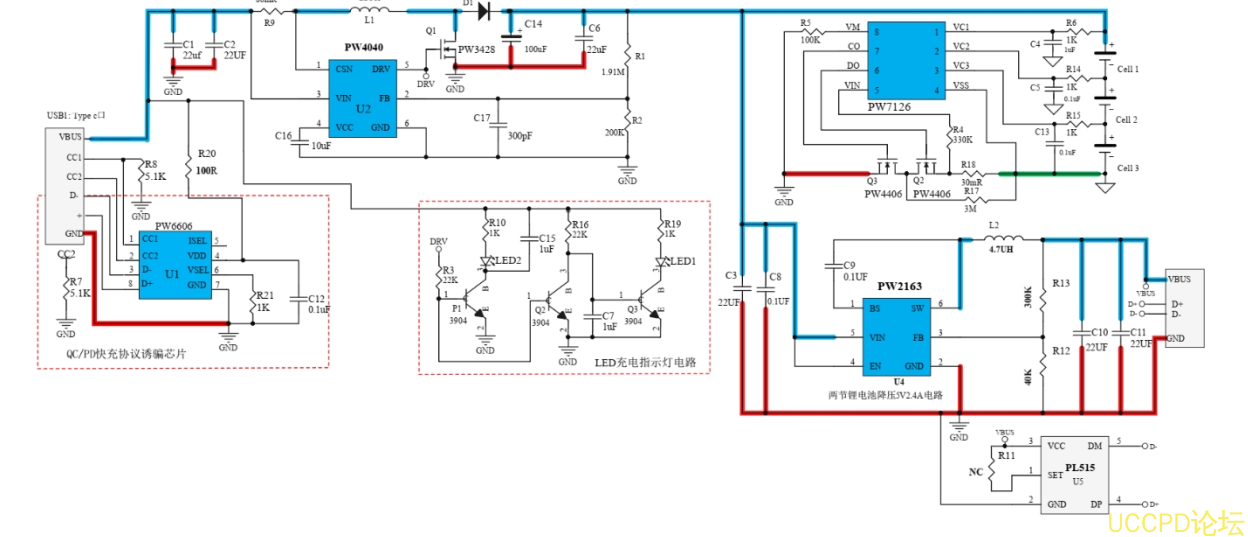

2， 电路图：



PCB 布局分两部分电路：信号控制电路+功率电路
蓝色粗线功率走线布局宽； SW 部分（PW2163 的 PIN 脚 6 和 D1-Q1-L1 的连接处）因为是功率输出要布局宽,但
还因为是噪声源面积要小。 红色粗线功率地，画板要点：功率地要宽，各点连接回路距离短，地要多打孔.

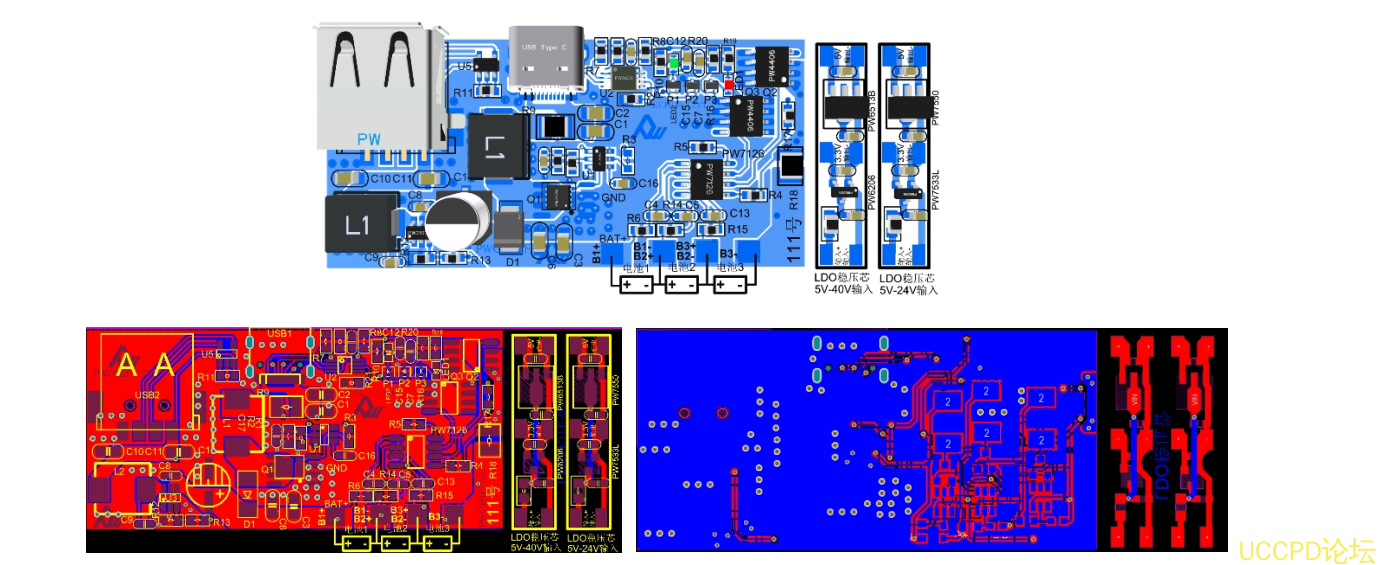

3， PCB 图和 3D 显示图
