120号5V-12V 给四节串联锂电池充电芯片方案 PW4000， USB 快充输入

1 电路板 PCB 描述：
1.1 名称： 5V-12V 给四节串联锂电池充电 芯片方案 PW4000， USB 快充输入
1.2 应用：便捷充电设备等
1.3 电池组： 14.8V 锂电池组，四串可多并，充满 16.8V
1.4 输入电压： 5V-12V （充电亮灯，充满转灯，不接电池是闪灯）
更改 R5 阻值可改成诱骗的快充电压 9V,15V,20V（阻值请查看 PW6603 规格书）
去掉 R11,R12,C9,PW6603 和 USB1 接口，可以直接输入 DC： 5V-20V 正常工作给电池充电。
1.5 Max 充电电流： 2A
1.6 芯片功能简介：
1，  锂电池充电电路：  PW4000
PW4000 是 1 节-4 节锂电池充电管理芯片，可达 3A 充电电流，支持升降压能力。
2，  USB C 口 PD 快充协议 芯片：  PW6603
PW6603 是 PD 快充协议芯片， SINK 端，负责协议通讯 PD 充电器使输出其指定的电压。

深圳市夸克微科技  IC代理  郑R：13528458039

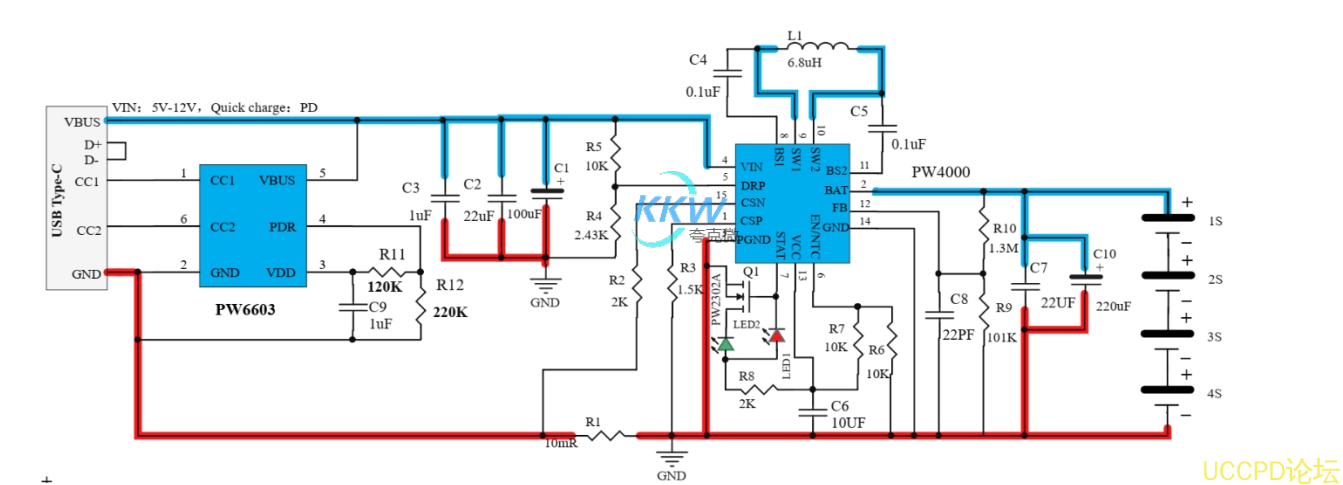

2， 电路图：

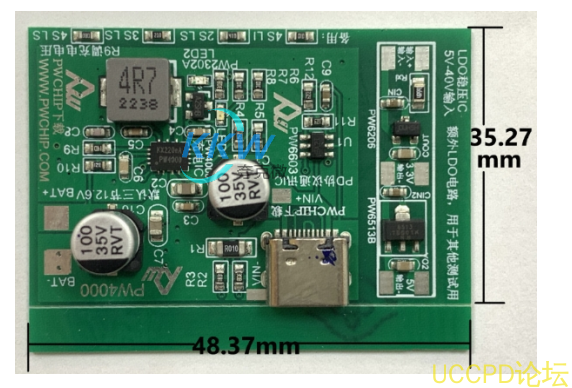

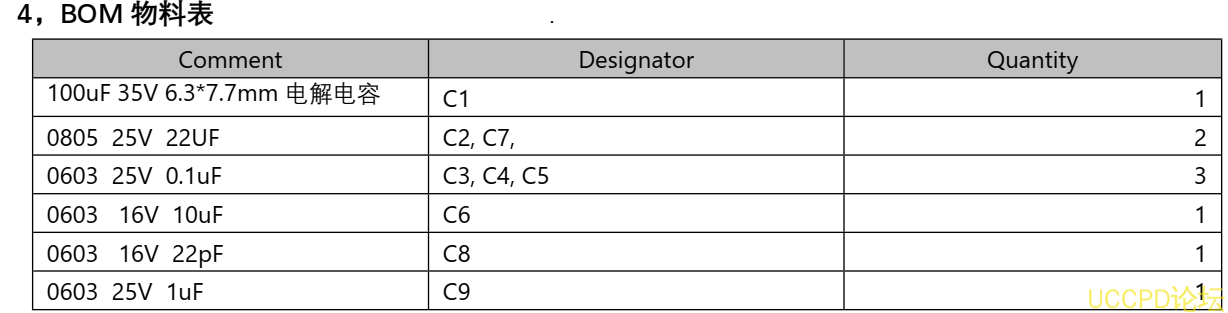

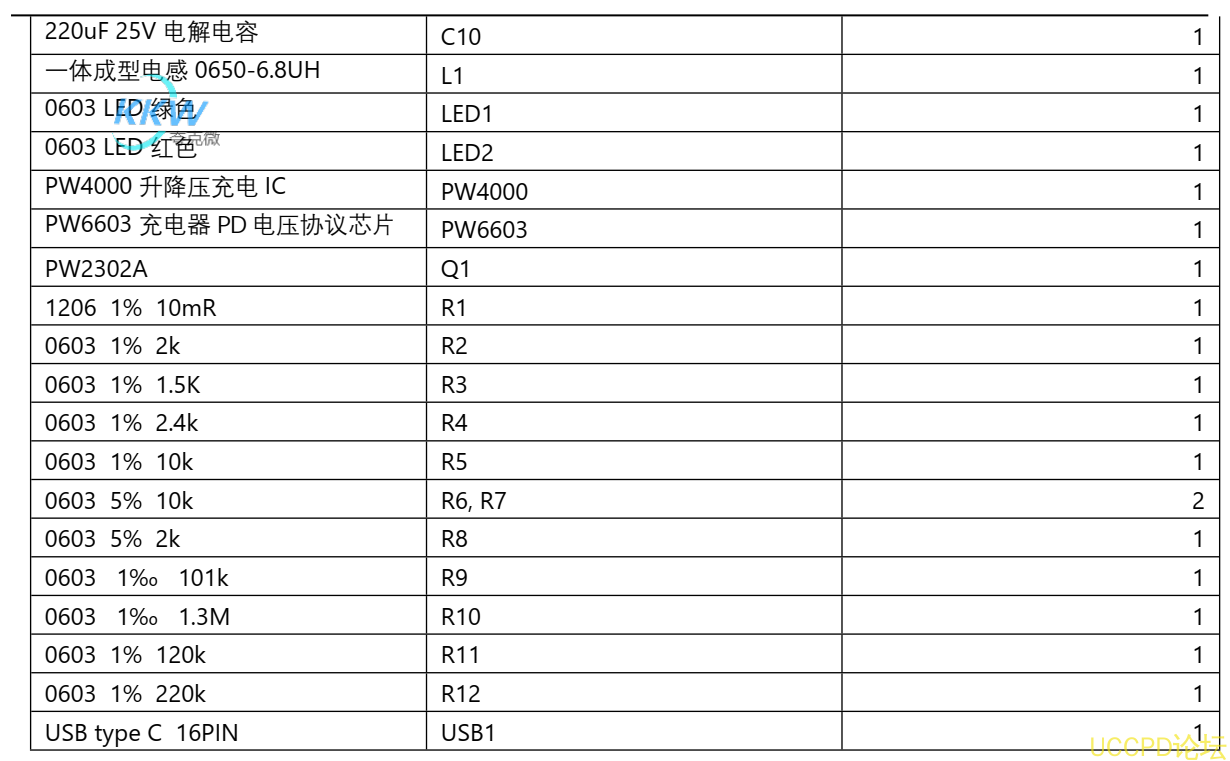

3， PCB 图和 3D 显示图
