1-两节干电池升压 3.3V 电路板 PW5103 芯片， EN 真关断 130号 PW5103

1， 电路板 PCB 描述：
1.1 名称：  1-两节干电池升压 3.3V 电路板 PW5103 芯片， EN 真关断
1.2 应用：升压电压转换板
1.3 VIN 输入电压：  0.8V-3.3V（PW5103-3.3V）
1.4 VOUT 输出电压： 3.3V
1.5 芯片功能简介：
1，  电源芯片： PW 5103
PW5103 是一款低静态电流 8uA 的干电池升压和锂电池升压芯片， 输入电压  0.7V～ 5V，固定输
出版本选择，  输出电流可达至 500mA， 外围仅 2 个贴片陶瓷电容，一个小电感， EN 是真关断

深圳市夸克微科技  IC代理  郑R：13528458039

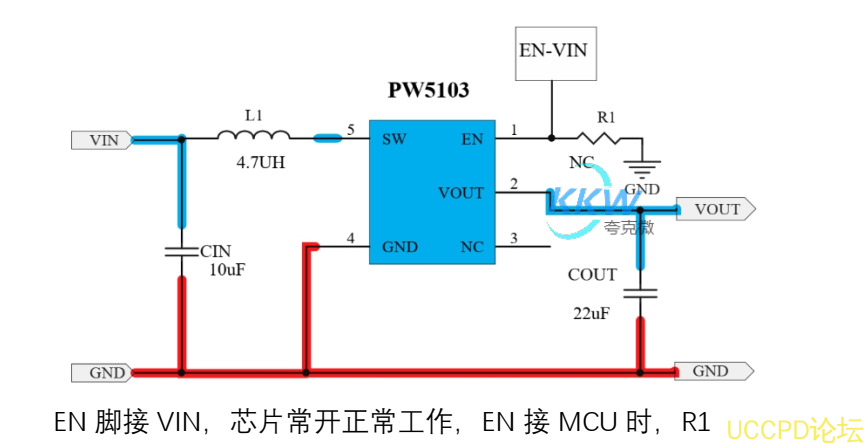

2，电路图：

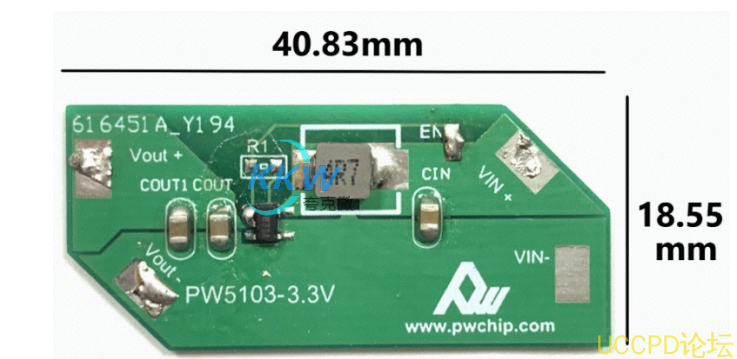

3， PCB 图和 3D 显示图
