133号PW4584， 5V2.4A 输入,两节串联锂电池升压充电管理板， 6.1V 过压关闭保护

1 电路板 PCB 描述：
1.1 名称： PW4584， 5V2.4A 输入,两节串联锂电池升压充电管理板，  6.1V 过压关闭保护
1.2 应用：便捷充电设备等
1.3 电池组： 7.4V 锂电池组，两串多并， 充满 8.4V
1.5 1.4 输入电压： 5V （充电亮灯，充满转灯） ，输入电流： 2.4A
1.6 1.6 芯片功能简介：
1，  锂电池充电电路：  PW4584
PW4584 锂电池充电管理芯片， 可达 1A 输出充电电流电池端，支持两串锂电池充电。

深圳市夸克微科技  IC代理  郑R：13528458039

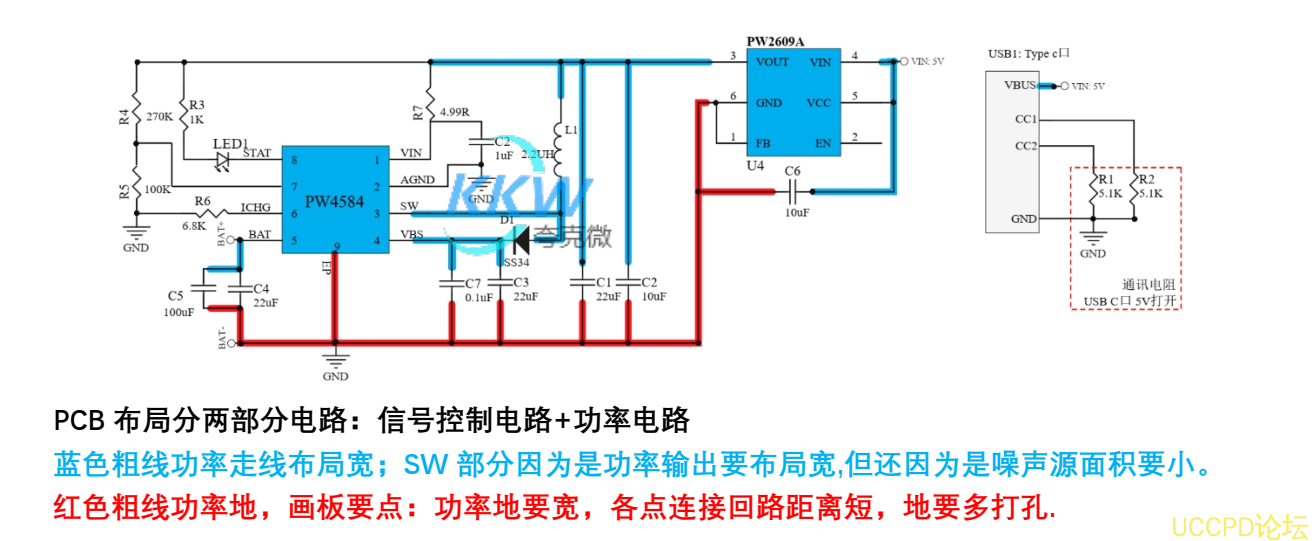

2， 电路图：
