143号四节串联锂电池保护方案板， 20A 过流，带电池均衡电路

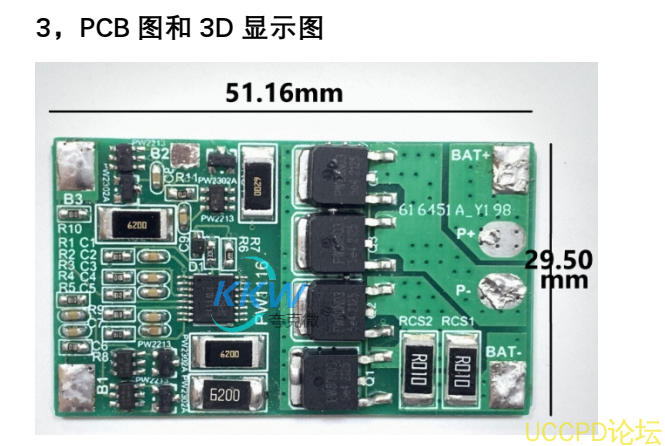

1 电路板 PCB 描述：
1.1 名称：四节串联锂电池保护方案板， 20A 过流，带电池均衡电路
1.2 应用： 14.8V 锂电池组：四串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V（单个锂电池） ，过充电检测电压： 4.28V（单个锂电池）

1.4	（P+/P-）保护板输入电压： 10V-16.8V， 16.8V 充满； 四串锂电池组放电电压： 9.6V∽16.8V。 瞬间电流 20A，工作电流推荐 10A 以下

1.5 均衡电路：被动均衡
1.6 芯片功能简介：
1，锂电池保护电路：  PW1116
PW1116 四串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。
2， 锂电池电量均衡芯片： PW2213
PW2213 锂电池电量均衡电路芯片。可多串锂电池，多并电路。

深圳市夸克微科技  IC代理  郑R：13528458039

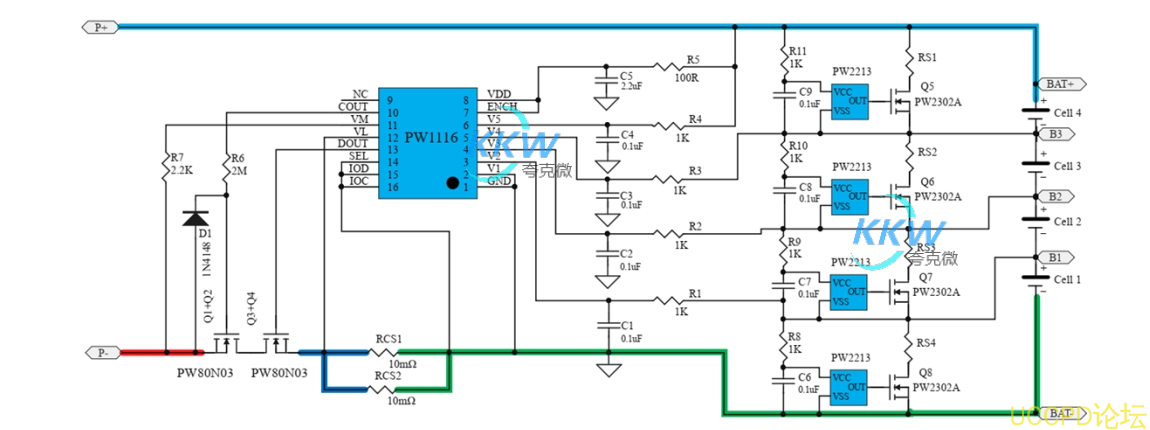

2，电路图：
