两节串联锂电池保护方案板， 10A 过流， 146号 PW7052

1.1 名称：两节串联锂电池保护方案板， 10A 过流，
1.2 应用： 7.4V 锂电池组：两节 3.7V 锂电池串联组，可多并联
1.3 过放电检测电压： 2.4V，过充电检测电压： 4.25V
1.4 （P+/P-）保护板输入电压： 5V-8.4V，锂电池放电电压： 5V∽8.4V
1.5 芯片功能简介：
1，  锂电池保护电路：  PW7052
PW7052 双串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。

深圳市夸克微科技  IC代理  郑R：13528458039

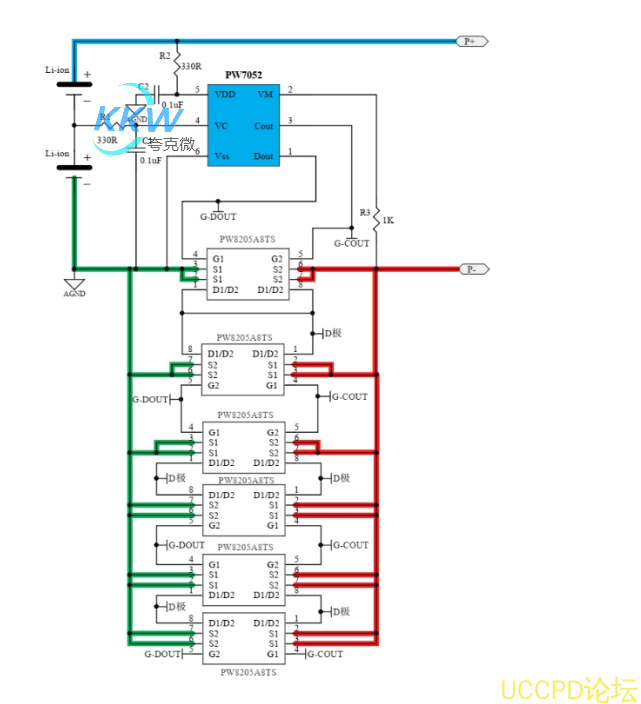

2， 电路图：

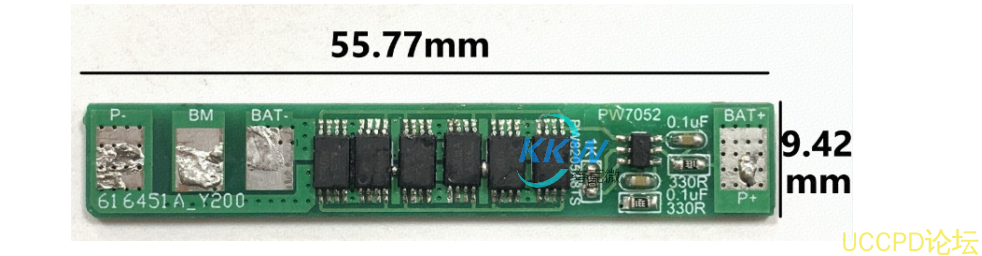

3， PCB 图和 3D 显示图
