五节串联锂电池保护方案板， 10A 过流 147号 PW1116

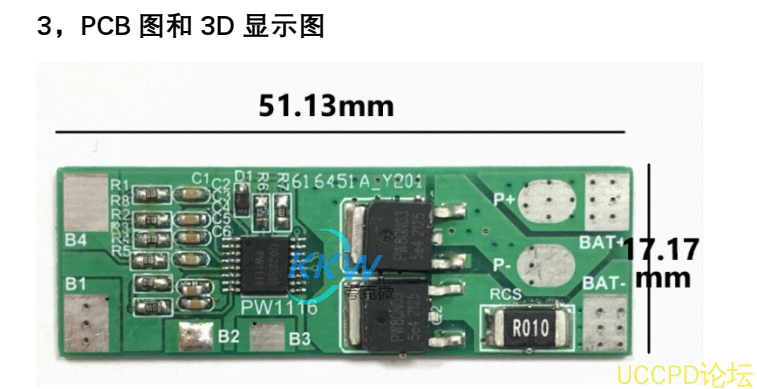

1 电路板 PCB 描述：
1.1 名称：五节串联锂电池保护方案板， 10A 过流
1.2 应用： 18.5V 锂电池组：五串 3.7V 锂电池串联组，可多组并联
1.3 过放电检测电压： 2.4V（单个锂电池） ，过充电检测电压： 4.28V（单个锂电池）

1.4	（P+/P-）保护板输入电压： 15V-21V， 21V 充满； 五串锂电池组放电电压： 12V∽21V。 瞬间电流 10A，工作电流推荐 5A 以下

1.5 芯片功能简介：
1，锂电池保护电路：  PW1116
PW1116 五串锂电池得过充，过放，过流检测保护电路芯片，并联 MOS 可增加过流保护值。

深圳市夸克微科技  IC代理  郑R：13528458039

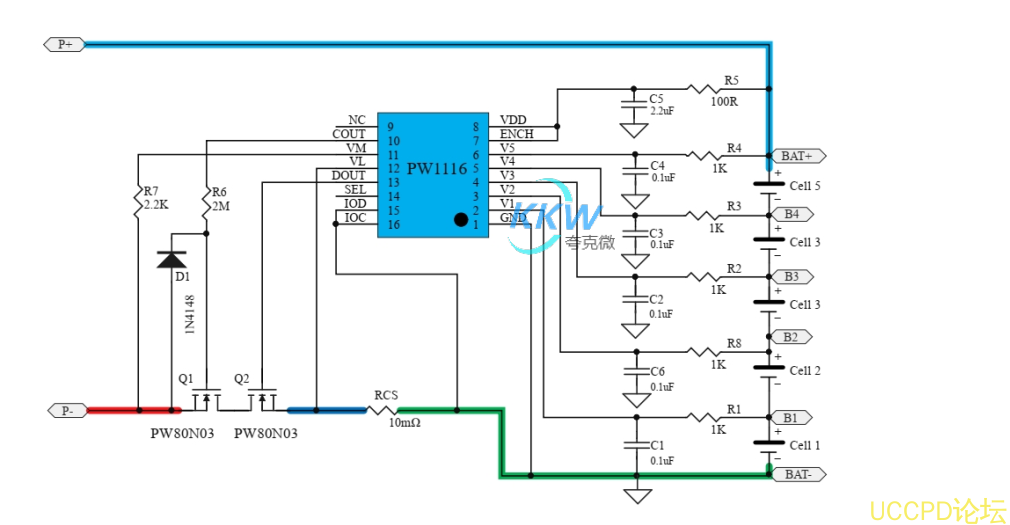

2，电路图：
