36V 耐压的输入过压保护关闭模板， 6.1V，小型芯片款 158号

1.1 名称： 36V 耐压的输入过压保护关闭模板， 6.1V，小型芯片款
1.2 应用： USB 充电产品，供电电源
1.3 输入电压范围 3V-36V，输出≈输入（内阻有压差，电流越大内阻导致的压差也增加）
1.4 过压设置： 默认 6.1V 过压保护设置，
1.5 芯片功能简介：
1，  过压保护芯片： PW 2606B， PW2606， PW2605
PW 2606B， PW2606， PW2605 都是一款 6.1V 过压保护阈值的过压保护芯片， 输入达到 6.1V
过压保护值时，会关闭输出，以保护输入异常高压后及时关闭输出，防止损坏后级电路，同时输
入耐压达到 36V.
PW2605 采用 SOT23-3 封装小型化，内阻相对应会高点
PW2606B 采用 SOT23-6 封装，内阻比 PW2606 高一点
PW2606 采用 SOT23-6 封装，内阻三款中的低内阻款。

深圳市夸克微科技  IC代理  郑R：13528458039

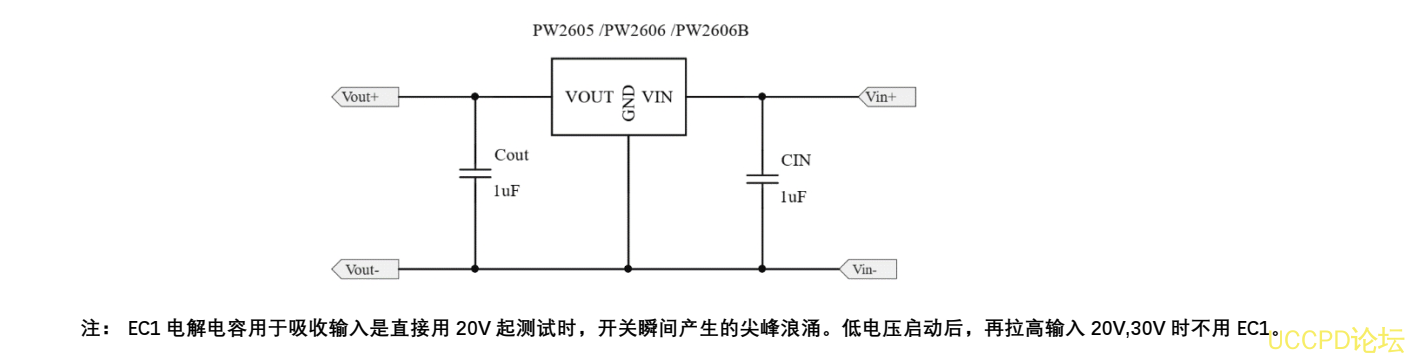

2， 电路图：
