产品概述
PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。
输出电压可以进行内部调节，实现从 3.0V 至 5.0V 的固定输出电压， 调节步进为 0.1V。

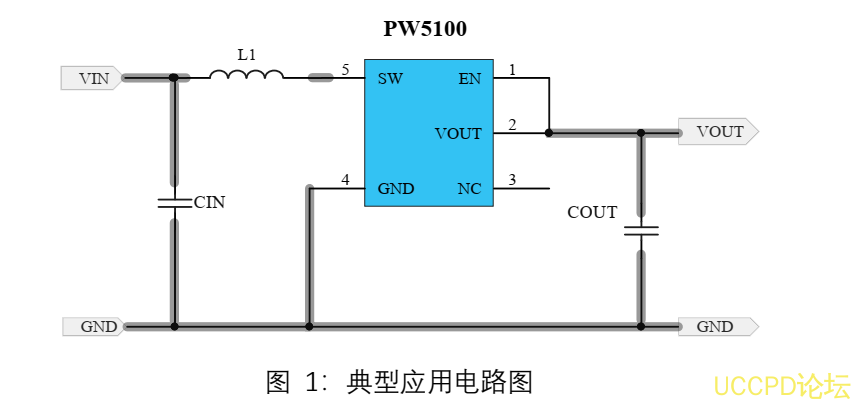

PW5100 仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz， 支持小型的外部电感器和输出电容器， 同时又能保持超低的静态电流，实现最高的效率。
产品特点
⚫ 最大效率可达： 95％
⚫ 最高工作频率： 1.2MHz
⚫ 超低启动电压： 0.7V@Io=1mA
⚫ 宽输入电压范围： 0.7V～ 5.0V
⚫ 输入静态电流： 10uA@VIN=2.0V
⚫ 输出电压可选： 3.0V～ 5.0V@step=0.1V
⚫ 输出电压精度： ±2.5%
⚫ 低纹波,低噪声： ±10mV@Io=50mA
⚫ 使能关断控制： ≤ 0.2V（低电平）， ≥ 0.4*Vout（高电平）
应用范围
⚫ 1～ 3 节碱性电池或镍氢电池供电应用
⚫ 蓝牙耳机充电仓、数码相机
⚫ LED 灯、血压计、遥控玩具
⚫ 无线耳机、无线鼠标键盘、防丢器
⚫ MP3、 VCR、 PDA 等手持电子设备
PW5100 是一款高效率、低功耗、低纹波、高工作频率的 PFM 同步升压 DC/DC 变换器。
输出电压可以进行内部调节，实现从 3.0V 至 5.0V 的固定输出电压， 调节步进为 0.1V。
PW5100 仅需要三个外围元件，就可将低输入电压升压到所需的工作电压。系统的工作频率高达 1.2MHz， 支持小型的外部电感器和输出电容器， 同时又能保持超低的静态电流，实现最高的效率。
产品特点
⚫ 最大效率可达： 95％
⚫ 最高工作频率： 1.2MHz
⚫ 超低启动电压： 0.7V@Io=1mA
⚫ 宽输入电压范围： 0.7V～ 5.0V
⚫ 输入静态电流： 10uA@VIN=2.0V
⚫ 输出电压可选： 3.0V～ 5.0V@step=0.1V
⚫ 输出电压精度： ±2.5%
⚫ 低纹波,低噪声： ±10mV@Io=50mA
⚫ 使能关断控制： ≤ 0.2V（低电平）， ≥ 0.4*Vout（高电平）
应用范围
⚫ 1～ 3 节碱性电池或镍氢电池供电应用
⚫ 蓝牙耳机充电仓、数码相机
⚫ LED 灯、血压计、遥控玩具
⚫ 无线耳机、无线鼠标键盘、防丢器
⚫ MP3、 VCR、 PDA 等手持电子设备
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

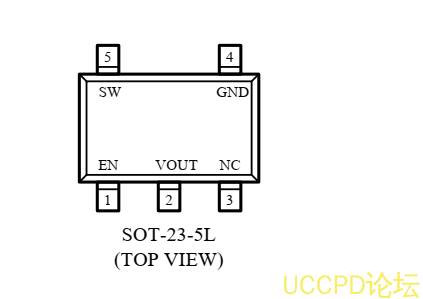

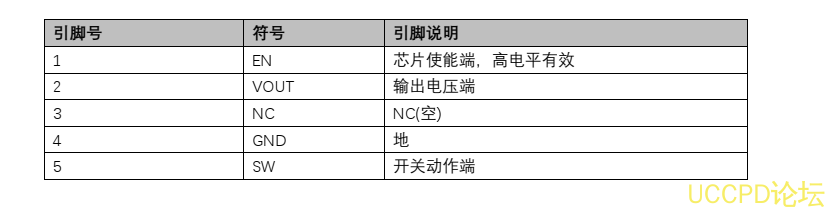

引脚配置
/
说明
