供应PW2558芯片，原装现货，技术支持

说明

PW2558开发了一种高效的异步降压DC/DC调节器输出0.8A电流。集成电路采用电流模式自适应恒关断时间控制。这个PW2558可在4.5V至55V的宽输入电压范围内工作，并将主开关与非常低的RDS（开），以最小化传导损耗。输出电压纹波低，外部电压小电感器和电容器的尺寸以1.2MHz的开关频率实现。

特征

l  低RDS（开），用于内部N通道电源场效应晶体管：700米Ω

l  4.5V-55V输入电压范围

l  0.8A输出电流能力

l  1.2MHz伪恒定开关频率

l  内部软启动限制励磁涌流

l  Hic杯型输出短路保护

l  具有精确阈值的EN开/关控制

l  循环峰值电流限值

l  0.6V±1%参考电压

l  SOT23-6包

应用

l  非隔离通信降压调节器

l  二次高压后调节器

l  汽车系统
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

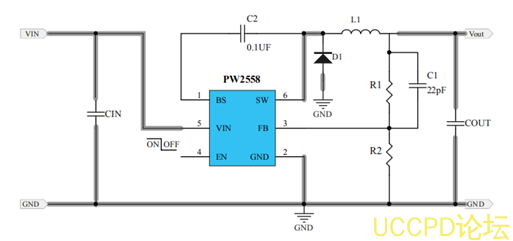

典型应用电路

输出电压计算公式

D1可选择如 SS38 (3A,80V)    CIN输入电压高时，推荐电解电容 47Uf-220u

 L1推荐值 3.3UH - 10UH， COUT推荐 22Uf，输出电压高时电解电容。
