30V转15V,30V转12V,30V转9V芯片，DC-DC降压和LDO
详情
30V转 15V ， 30V转 12V， 30V转 9V， 30V转 8V , 30V转 6V ,30V转 5V， 30V转 3.3V， 30V转 3V， 30V转 1.8V
30V转 15V降压芯片 ， 30V转 12V降压芯片， 30V转 9V降压芯片， 30V转 8V降压芯片 , 30V转 6V降压芯片 ,30V转 5V降压芯片， 30V转 3.3V降压芯片， 30V转 3V降压芯片， 30V转 1.8V
30V电压的设备其实很多的，工程师常用的直流电源也是以 30V为居多。
注意，不管是 DC-DC还是 LDO芯片，开关导通输入时，直接 30V输入时，在通电和接上电时， 会产生输入尖峰高几倍左右电压， 这不关有没有芯片问题，是电源固定的特性。所以输入需要用电解电容或者 TVS管或者输入正极串联电阻一般这三种方案来吸收尖峰电压，保护芯片不被过输入的尖峰高电压击伤损坏。
|
DC-DC 降压 |
输入电压 |
输出电压 |
输出电流 |
频率 |
封装 |
|
PW2058 |
2.0V-6.0V |
1V-5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V-5.5V |
1V-5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V-5.5V |
1V-5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V-5.5V |
1V-5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V-16V |
1V-15V |
2A |
600KHZ |
SOT23-6 |
|
PW2183 |
4.5V-30V |
1V-15V |
3A |
600KHZ |
SOT23-6 |
|
PW2312 |
4.0V-30V |
1V-28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V-30V |
1V-28V |
3A |
130KHz |
SOP8 |
|
PW2558 |
4.5V-55V |
1.25V-30V |
0.8A |
1.2 MHz |
SOT23-6 |
|
PW2815 |
4.5V-80V |
1.5V-30V |
1.5A |
400KHZ |
SOP8-EP |
|
PW2906 |
12V-90V |
1.25V-30V |
0.6A |
150KHZ |
SOP8-EP |
|
PW2902 |
8V-90V |
5V-30V |
2A |
140KHZ |
SOP8-EP |
|
PW2153 |
8V-150V |
5V-30V |
3A |
140KHZ |
SOP8 |
|
LDO产品 |
输入电压 |
输出电压 |
输出电流 |
静态功耗 |
封装 |
|
PW6566 |
1.8V-5.5V |
1.2V-5V多 |
250mA |
2uA |
SOT23-3 |
|
PW6218 |
4V-30V |
3V,3.3V,5V |
100MA |
3uA |
Sot23-3 |
|
PW6206 |
4.5V-40V |
3V,3.3V,5V |
150MA |
4.2uA |
Sot23/89 |
|
PW8600 |
4.5V-80V |
3V,3.3V,5V |
150MA |
2 uA |
Sot23-3 |
在 30V输入中，比较合适的 LDO可以选择：

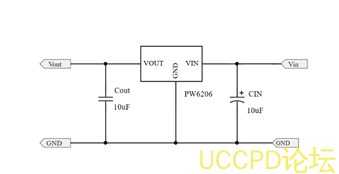

PW6206，输出电压 3V,3.3V,5V，输入电压最高 40V，功耗也低 4uA；
PW8600，输出电压 3V,3.3V,5V，输入电压最高 80V，功耗也低 2uA；
在 30V输入中，比较合适的 DC-DC可以选择： 0.8A的 PW2558， 2A的 PW2902和 3A的 PW2153以及以上都最合适的。

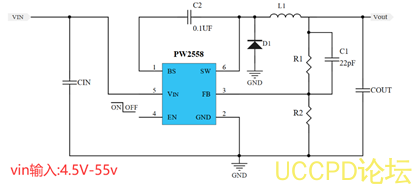

PW2558是一颗 DC-DC降压转换器芯片，输入电压范围 4.5V-55V，最大负载电流 0.8A，可调输出电压，频率 1.2MHZ高频率，可采用贴片电感，节省空间，采用 SOP8封装形式。

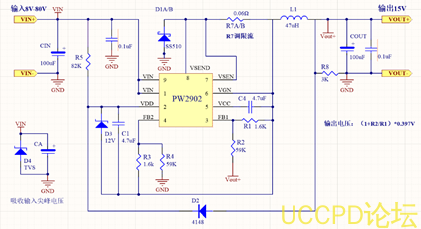

PW2902是一颗 DC-DC降压转换器芯片，输入电压范围 8V-90V，可负载 2A，可调输出电压，频率 140kHZ。适用于输出 12V2A或者 5V2A，可调输出电压 5V-30V之间。
PW2153适用于输出
12V10A或者
5V3A，可调输出电压
5V-30V之间。
