单节锂电池充电芯片，高耐压，宽输入5V-12V

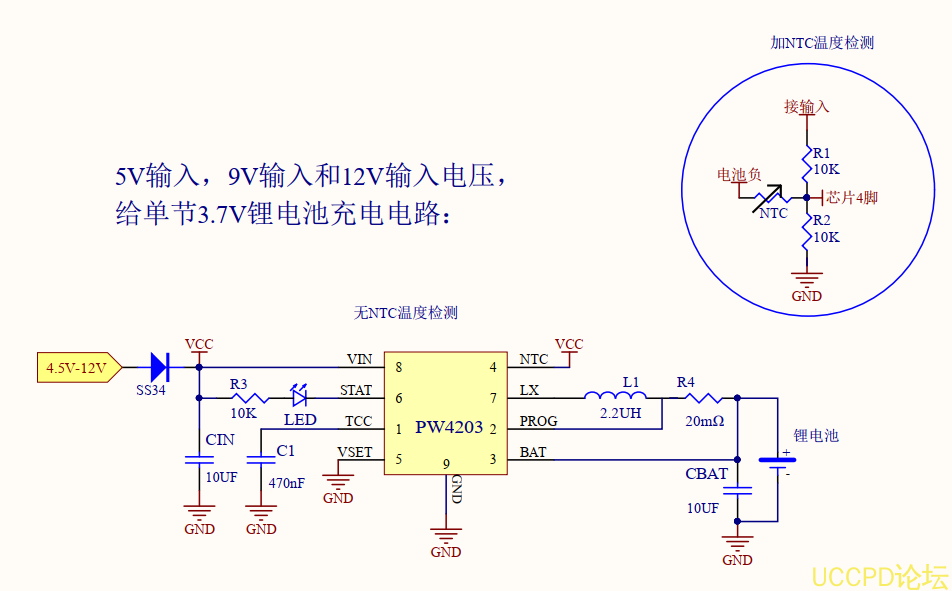

5V输入，单节锂电池充电芯片，

9V输入，单节锂电池充电芯片,

12V输入，单节锂电池充电芯片.

PW4203是一款4.5V-22V输入，最大2A充电，支持1-3节锂电池串联的同步降压锂离子电池充电器芯片，适用于便携式应用。可通过芯片VSET引脚选择1节充电或2节串联充电3节串联充电。PW4203集成了频率800 kHz的同步降压稳压器，具有极低的导通电阻，可实现高充电效率和简单的电路设计。

PW4203供应商 夸克微科技 MR郑 13528458039

芯片5引脚VSET选择几节的锂电池

1， 单节锂电池 ，引脚VSET接地GND，输入电压需4.5V起以上；

2， 两节串联锂电池，引脚VSET接输入VIN，输入电压需8.8V起以上；

3， 三节串联锂电池，引脚VSET不接，NC悬空，输入需13V起以上。

芯片2引脚PROG选择充电电流最大值

通过改变RPROG的电阻阻值来反馈给芯片，控制最大充电电流值。

计算公式：RPROG（mR）=25/ICHG（A），例如RPROG=20mR，充电电流是1.25A。

芯片1引脚TCCT是可设置充电时间

通过C1的电阻容值来编程充电时长，一旦超时，IC将停止充电操作并闭锁。只有重新插入电源或重新插入电池，才回复正常充电。

计算公式：C1 =2*10^-11TCC ，TCC是目标恒定充电时间

芯片4引脚NTC是电池NTC过温保护

1，不需要NTC功能时，NTC引脚接VIN，PW4203正常工作；

2，NTC引脚接GND时，芯片关闭，不工作。

3，需要NTC电池温度检测功能时，NTC引脚出了加2个贴片电阻R1和R2，具体信息看PW4203规格书第9页。
