3.3V转1.5V稳压LDO和DC降压芯片

3.3V转 1.5V和 3V转 1.5V的电源芯片和电路图，有 1A,2A,3A和几百 MA的 LDO等多种选择。

3.3V和 3V都是属于常规低压，要转成稳压 1.5V输出，只需要选择一个合适的芯片即可，如 LDO稳压 IC，适合几百 MA，功率小的应用需求上面，因为 LDO特点就是效率低，但是外围简单和静态电流低，效率低就无法做大电流输出。大电流需要用到 DC-DC降压芯片来完成。

常见的 3.3V和 3V转 1.5V的 LDO可以用 PW6566芯片， DC-DC降压芯片就有很多选择了： PW2058(0.8A), PW2051(1.5A), PW2052(2A), PW2053(3A)。降压芯片的效率普遍都是 90%以上，工作时电路损耗能量低， IC发热量也少。

DC-DC 降压产品	输入电压	输出电压	输出电流	频率	封装
PW2058	2.0V～ 6.0V	1V～ 5V	0.8A	1.5MHz	SOT23-5
PW2051	2.5V～ 5.5V	1V～ 5V	1.5A	1.5MHz	SOT23-5
PW2052	2.5V～ 5.5V	1V～ 5V	2.0A	1.0 MHz	SOT23-5
PW2053	2.5V～ 5.5V	1V～ 5V	3.0A	1.0 MHz	SOT23-5
PW2162	4.5V～ 16V	1V～ 15V	2A	600KHZ	SOT23-6
PW2163	4.5V～ 16V	1V～ 15V	3A	600KHZ	SOT23-6
PW2205	4.5V～ 20V	1V～ 15V	5A	340KHZ	SOP8-EP
PW2312	4.0V～ 30V	1V～ 28V	1.2A	1.4 MHz	SOT23-6
PW2330	4.5V～ 30V	1V～ 28V	3A	130KHz	SOP8
PW2431	4.5V～ 40V	1V～ 30V	3A	340KHz	SOP8-EP
PW2558	4.5V～ 55V	1.25V～ 30V	0.8A	1.2 MHz	SOT23-6
PW2608	5.5V～ 60V	1.5-30V	0.8A	0.3-1Mhz	SOP8-EP
PW2815	4.5V～ 80V	1.5V～ 30V	1.5A	400KHZ	SOP8-EP
PW2906	12V～ 90V	1.25V～ 20V	0.6A	150KHZ	SOP8-EP
PW2902	8V～ 90V	5V～ 30V	2A	140KHZ	SOP8-EP
PW2153	8V～ 140V	5V～ 30V	4A	140KHZ	SOP8
。。。

LDO产品输入电压输出电压输出电流静态功耗封装

PW6566 1.8V～ 5.5V 1.2V～ 5V多 250mA 2uA SOT23-3

PW6218 4V～ 18V 3V,3.3V,5V 100MA 3uA Sot23-3

PW6206 4.5V～ 40V 3V,3.3V,5V 150MA 4.2uA Sot23/89

PW8600 4.5V～ 80V 3V,3.3V,5V 150MA 2uA Sot23-3

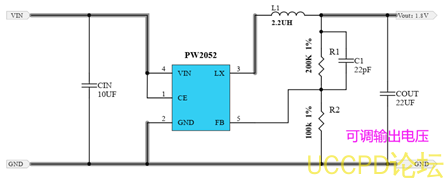

DC-DC降压芯片电路图：

PW2052是一颗 DC-DC同步降压转换器芯片，输入电压范围 2.5V-5.5V,，最大负载电流 2A，可调输出电压，频率 1.0MHZ高频率，可采用贴片电感，节省空间，采用 SOT23-5封装形式。

PW2052是一颗高效率，高频率 1MHZ的同步 DC-DC降压转换器， 100%占空比，可调输出电压，可采用贴片电感，节省空间。 PW2052采用 SOT23-5的便捷封装型号，更适合与小型空间有限制的产品。

PW2058和 PW2051， PW2052,PW2053四款的脚位是 PIN对 PIN的，能在同个 PCB布局板子上，灵活切换不同功率输出的电路系统来进行测试和验证，很大方便了工程师的前期测试和开发时间。

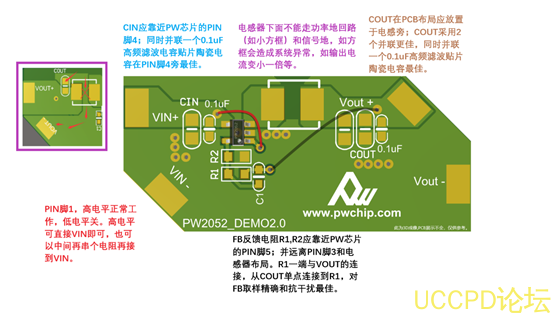

PW205X的 PCB设计建议和 PCB布局图片和建议。和典型应用电路图

LDO线性稳压电路图：

PW6566 系列是使用 CMOS 技术开发的低压差，高精度输出电压，低消耗电流正电压型电压稳压器。由于内置有低通态电阻晶体管，因而压差低，能够获得较大的输出电流。为了使负载电流不超过输出晶体管的电流容量，内置了过载电流保护电路、短路保护电路。
PW6566 系列采用 SOT-23-3L环保材质封装。 .

PW6566 系统采用固定输出电压： 3.3V,3V,2.8V,2.5V,1.8V， 1.5V,1.2V等

代理商：深圳市夸克微科技
郑先生：13528458039
QQ 2867714804
