供应AS11D芯片,AS15D贴片五脚降压芯片

AS11D,AS11D芯片,AS15D,AS15D芯片

AS11D和AS15D采用SOT23-5封装，适用于锂电池3V-4.2V或者5V输入，稳压输出3.3V，3V，2.5V，1.8V，1.2V等，可调输出电压，通过外围的两个电阻R1,R2来设置稳压电压值。

PW2051（ AS11D和AS15D）是一颗 DC-DC同步降压转换器芯片，输入电压范围 2.5V-5.5V,，最大负载电流 1.5A，可调输出电压，频率 1.5MHZ高频率，可采用贴片电感，节省空间，采用 SOT23-5封装形式。

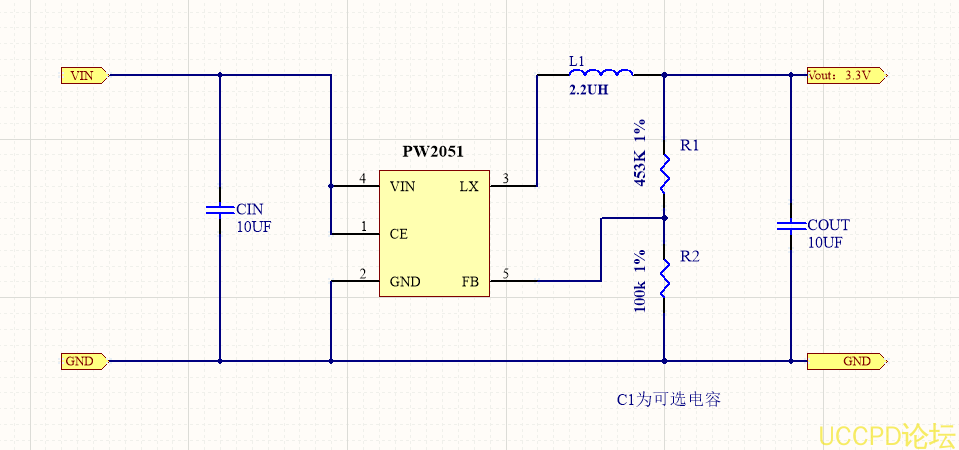

AS11D和AS15D的电路图：

供应商 深圳市夸克微科技  MR郑 13528458039  qq：2867714804

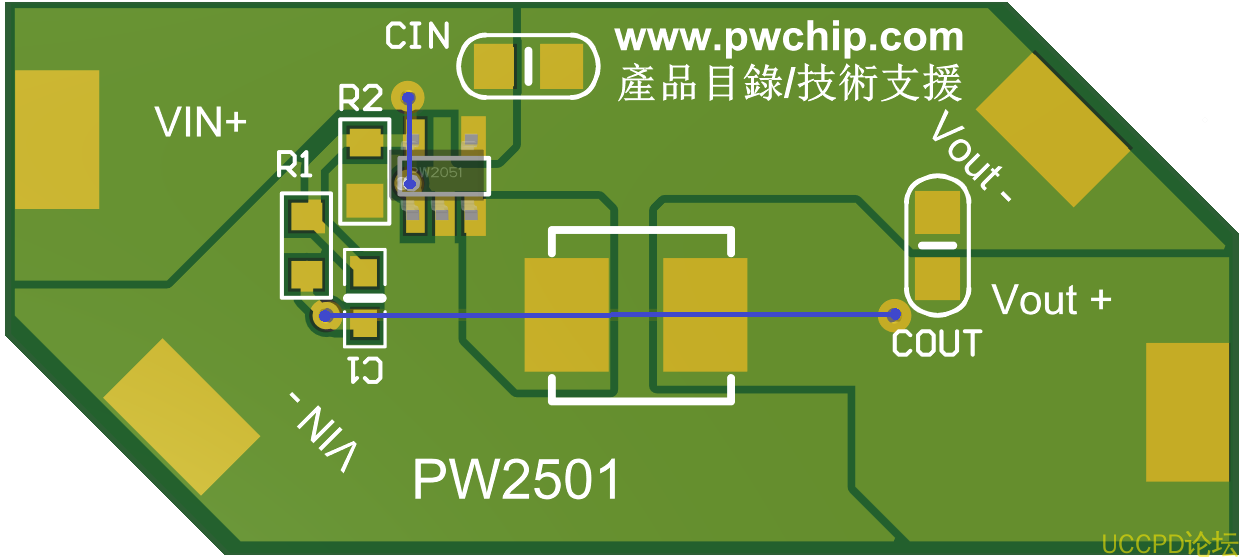

外围元件设计：

1， CIN： 10uf是输入滤波电容，不加会影响 IC正常工作或损坏。

2， Cout： 10uf是输入滤波电容，不加会影响 IC正常工作或损坏。

3， C1为旁路电容，可根据实际情况调容值。

4， PW2051的 PIN 1脚：低电压关，高电平开。可接 VIN输入。

5， R1,R2为反馈电阻，通过两个电阻的阻值来调输出电压。

L1为电感，可选用贴片电感：屏蔽电感，功率电感等，电感饱和电流越大和体积越大也能最大化效率和温度。
