3.7V转3.3V降压芯片和LDO

3.7V转 3.3V， 5V转 3.3V可选择：1升降压芯片， 2单降压芯片， 3LDO稳压芯片。

1，升降压芯片：

3.7V电压一般都是锂电池多，锂电池的标称电压是 3.7V，锂电池满电电压是达到 4.2V，一般带保护板的话，最低放电电压是 3V，所以锂电池的输入电压是 3V-4.2V直接。

如何将 3V-4.2V的电压稳压成固定 3.3V呢？里面包含了升压 3V转 3.3V和降压 3.3V-4.2V转 3.3V.

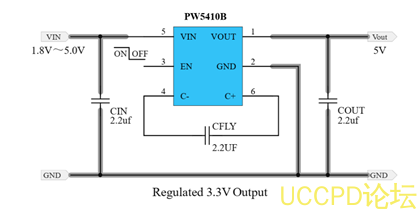

1-1： PW5410B，输入电压 1.8V-5V之间，宽于并可满足 3V-4.2V的输入电压。 PW5410是电荷升压芯片，外围仅 3个电容，使用于 200MA以下电流应用。

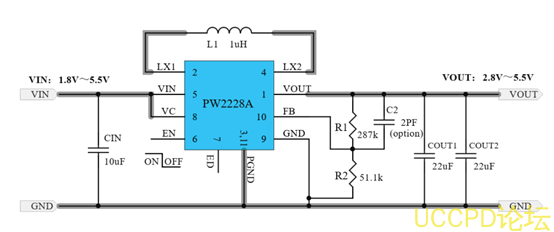

1-2： PW2228A和 PW2224，输入电压 1.8V-5V之间，宽于并可满足 3V-4.2V的输入电压，可以调节输出电压 2.8V-5V的范围之间。 PW2228A是 1.5A最大规格， PW2224是 3A最大规格。

2单降压芯片

5V作为一个常见和常用的电压值，他并无固定在那个电池或者产品等。 5V输入，降至到 3.3V比较简单，不需要用到升降压芯片，选择也是很多。如 :PW2057,PW2051,WP2052,PW2053等等。

从输入电压范围来选型即可。一般 5V输入电压稳定的话，有多个不同电流和情况有

不同解决方案：

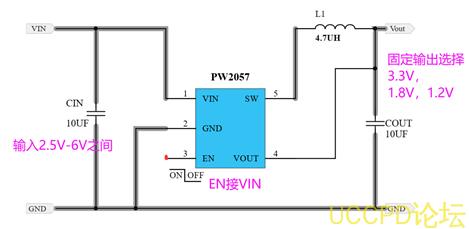

1，PW2057,输出电压固定 3.3V，最大输出电流 0.7A，可以节省了 2个调压电阻。同步整流效率高。

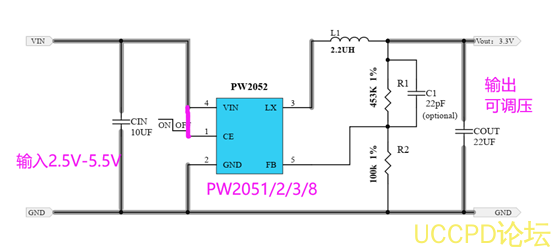

2，输出电压可调版本，效果高，也是同步整流的

PW2058 最大电流 0.8A

PW2051，最大电流 1.5A

PW2052，最大电流 2A

PW2053，最大电流 3A。

同时，上面 4款芯片的脚位还是 PIN对 PIN的，外围基本一样。

3，输入电压虽然是 5V，但是自己的 5V输入电源不稳定，或者需要经常开关拔插的，输入有时会比 5V更高的。

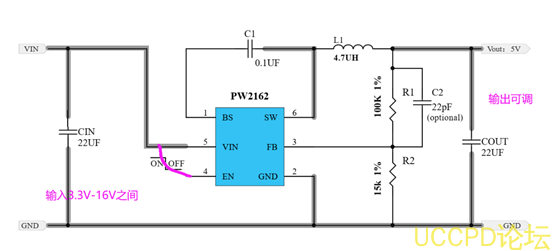

PW2162输入电压 3.3V-16V之间，最大 2A电流， PW2162-PW2163脚位一样。

PW2163输入电压 4V-30V之间，最大电流 1.2A，

PW2205输入 4.5V-20V之间，最大 3A，

PW2330输入 4.5V-30V之间，最大 3A等。

3 ， LDO稳压芯片

3.7V和 5V输入电压采用 LDO了，在电流不大的情况下。根据表格可以选择很多，都可以选择到。
