5V转1.2V的几款LDO和DC降压IC
详情
5V转 1.2V稳压芯片， 3.7V转 1.2V稳压芯片， 5V转 1.2V降压芯片， 3.7V转 1.2V降压芯片，输出电流 0-3A，效率可高达 95%的电源芯片。
3.7V这个电压是比较常见的锂电池的标称电压，但是实际上， 3.7V的锂电池从满电和放电停止的电压变化是 3V-4.2V之间，这个输入电压范围还是有很多合适的 DC-DC降压芯片和 LDO芯片选择的。
LDO芯片：一般是

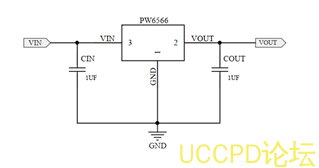

PW6566线性稳压器，外围简单，
SOT23-3封装，即常见的贴片三极管封装，最大电流是
250MA. 输出电压固定版本：
5V,3.3V,3V,2.8V,2.5V,1.8V,1.5V1.2V等。
DC-DC降压芯片：最高输入电压在 4V多，可以不用像 5V那么多考虑，可以直接用几款降压芯片来做选择：
1，PW2058，可调输出，最大 0.8A电流，效率 95%
2，PW2051，可调输出，最大 1.5A电流，效率 95%
3，PW2052，可调输出，最大 2.0A电流，效率 95%
4，PW2053，可调输出，最大 3.0A电流，效率 95%
同时 PW2058/1/2/3的 PIN脚功能是一样的，可以在同一个 PCB布局和板子上进行不同电流和效率的测试验证等。以此可以让工程师更快和方便选型和得到合适的功能降压芯片。

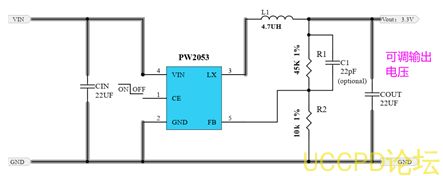

举例： PW2053的典型电路图：
5V的输入电压，我们知道在有些电源或者供电的 5V输入可能是不稳定的，比如拔插造成的瞬间尖峰电压 6V,8V等，就需要选择更宽输入范围的降压芯片和 LDO来搭配了。
如果是 5V稳定电压，则可以用跟上面说的 3.7V的 PW2058/1/2/3那几款降压芯片了。
|
DC-DC 降压产品 |
输入电压 |
输出电压 |
输出电流 |
频率 |
封装 |
|
PW2058 |
2.0V～ 6.0V |
1V～ 5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V～ 5.5V |
1V～ 5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V～ 5.5V |
1V～ 5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V～ 5.5V |
1V～ 5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V～ 16V |
1V～ 15V |
2A |
600KHZ |
SOT23-6 |
|
PW2163 |
4.5V～ 16V |
1V～ 15V |
3A |
600KHZ |
SOT23-6 |
|
PW2205 |
4.5V～ 20V |
1V～ 15V |
5A |
340KHZ |
SOP8-EP |
|
PW2312 |
4.0V～ 30V |
1V～ 28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V～ 30V |
1V～ 28V |
3A |
130KHz |
SOP8 |
|
PW2431 |
4.5V～ 40V |
1V～ 30V |
3A |
340KHz |
SOP8-EP |
|
PW2558 |
4.5V～ 55V |
1.25V～ 30V |
0.8A |
1.2 MHz |
SOT23-6 |
|
PW2608 |
5.5V～ 60V |
1.5-30V |
0.8A |
0.3-1Mhz |
SOP8-EP |
|
PW2815 |
4.5V～ 80V |
1.5V～ 30V |
1.5A |
400KHZ |
SOP8-EP |
|
PW2906 |
12V～ 90V |
1.25V～ 20V |
0.6A |
150KHZ |
SOP8-EP |
|
PW2902 |
8V～ 90V |
5V～ 30V |
2A |
140KHZ |
SOP8-EP |
|
PW2153 |
8V～ 140V |
5V～ 30V |
4A |
140KHZ |
SOP8 |
|
。。。 |
|||||
宽范围的 DC-DC降压芯片：
1， PW2162，输入 3.3V-16V范围，输出电流最大 2A
2， PW2163，输入 4.5V-18V范围，输出电流最大 3A
3， PW2312，输入 4.5V-30V范围，输出电流最大 1.2A
4， 这三款的 Pin脚功能是一样的，也是可以提供了很多方便，可以在同一个 PCB布局和板子上进行测试和验证最终确定等

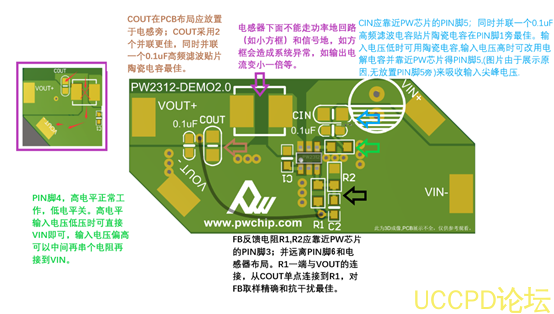

典型参考电路图： PW2312示例

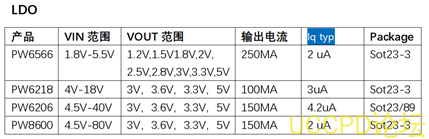

LDO线性稳压 1.2V
LDO的选择如，采用 PW6566，如果是输出 5V,3.3V,3V，输入电压高的，可以用 PW6206。
