5V转1.8V降压电路芯片选型
详情
5V转 1.8V稳压芯片， 3.7V转 1.8V稳压芯片， 5V转 1.8V芯片， 3.7V转 1.8V芯片。
5V转 1.8V降压芯片， 3.7V转 1.8V降压芯片， 5V转 1.8V电路图， 3.7V转 1.8V电路图。
锂电池 3.7V输入和供电 5V输入，降压转换成 1.8V的电路，可采用 1,LDO线性稳压电路， 2,DC-DC降压电路。
1,LDO线性稳压电路：
锂电池的满电和放电电压，带保护板是在： 3V-4.2V。远高于 1.8V，可直接用 LDO芯片来转换成想要的 1.8V或者 1.5V等。
LDO产品 输入电压 输出电压 输出电流 静态功耗 封装
PW6566 1.8V～ 5.5V 1.2V～ 5V多 250mA 2uA SOT23-3
PW6218 4V～ 18V 3V,3.3V,5V 100MA 3uA Sot23-3
PW6206 4.5V～ 40V 3V,3.3V,5V 150MA 4.2uA Sot23/89
PW8600 4.5V～ 80V 3V,3.3V,5V 150MA 2uA Sot23-3

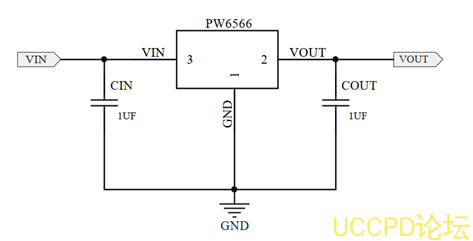

可采用 PW6566即可。外围简单， LDO具有功耗极其低的特点，这是 DC-DC不具备的。
但是 LDO的效率也无法做大，越大的电流就越温度高的特点。
2， DC-DC降压电路
DC-DC降压电路在 5V转 1.8V时，可选择不同的芯片，来搭配自己的输出负载。 3.7V锂电池更可采用降压电路输出低压大电流等，如 5V转 1.2V给镍氢电池充电等等。

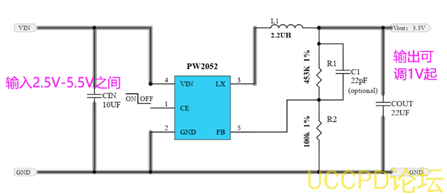

PW2052具有宽输入电压 2.5V-5.5V，最大输出电流 2A，可调输出电压，内部集成了 MOS管整流，节省了外部肖特基二极管的需要，效率大大得到提高 .
PW2052具有过流保护，过温保护，输出短路保护等。

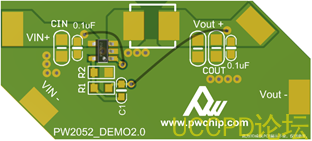

需要注意 PW2058和 PW2051,PW2052,PW2053的电路和脚位是一样的，可用同一个 PCBA板子来测试和应用。从小电流到大电流选择，比较完善。
DC-DC
降压产品 输入电压 输出电压 输出电流 频率 封装
PW2057 2.0V～ 6.0V 3.3V,1.8V,1.2V 0.7A 1.5MHz SOT23-5
PW2058 2.0V～ 6.0V 1V～ 5V 0.8A 1.5MHz SOT23-5
PW2051 2.5V～ 5.5V 1V～ 5V 1.5A 1.5MHz SOT23-5
PW2052 2.5V～ 5.5V 1V～ 5V 2.0A 1.0 MHz SOT23-5
PW2053 2.5V～ 5.5V 1V～ 5V 3.0A 1.0 MHz SOT23-5
PW2162 4.5V～ 16V 1V～ 15V 2A 600KHZ SOT23-6
PW2163 4.5V～ 16V 1V～ 15V 3A 600KHZ SOT23-6
PW2205 4.5V～ 20V 1V～ 15V 5A 340KHZ SOP8-EP
PW2312 4.0V～ 30V 1V～ 28V 1.2A 1.4 MHz SOT23-6
PW2330 4.5V～ 30V 1V～ 28V 3A 130KHz SOP8
PW2431 4.5V～ 40V 1V～ 30V 3A 340KHz SOP8-EP
PW2558 4.5V～ 55V 1.25V～ 30V 0.8A 1.2MHz SOT23-6
PW2608 5.5V～ 60V 1.5-30V 0.8A 0.3-1Mhz SOP8-EP
PW2815 4.5V～ 80V 1.5V～ 30V 1.5A 400KHZ SOP8-EP
PW2906 12V～ 90V 1.25V～ 20V 0.6A 150KHZ SOP8-EP
PW2902 8V～ 90V 5V～ 30V 2A 140KHZ SOP8-EP
PW2153 8V～ 140V 5V～ 30V 4A 140KHZ SOP8
PW2057是输出电压固定 1.8V的，外围比其他芯片少了 2个调压反馈电阻，外围更简洁了。如果 PCB尺寸要求空间，这个就是很好的选择备选了。
