  9V3.3V,12V3.3VMCU供电,要求输出电压稳定,低纹波等, 9V3.3V,12V3.3V降压到 1A,2A,3A的大电流降压电路芯片, DC-DC降压芯片虽然在静态功耗上比 LDO大很多倍,但是 LDO线性稳压的特点,所以 LDO不适合 100MA以上应用,建议用 DC-DC降压方案。



      DC-DC降压芯片方案的优势,在于能量的转换效率上,由于 DC-DC转换效率高,普遍 90%左右。在大电流输出功率时, DC-DC做到了 LDO无法取代的地步。

      LDO线性稳压,由于能量转换效率在 60%左右,能量的损耗就表现在温度上了,转换成了热量,通过芯片来挥发。

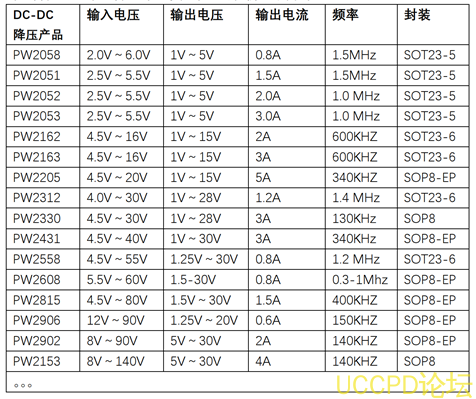

DC-DC降压方案:

 PW2162是一颗 DC-DC同步降压转换器芯片,输入电压范围 4.5V-16V,最大负载电流 2A,可调输出电压,频率 600kHZ高频率,可采用贴片电感,节省空间,采用 SOT23-6封装形式。

PW2162是一颗高效率,高集成的 2A同步整流降压转换器, PW2162可在宽输入电压范围工作: 4.5V-16V,可调输出电压,内部集成了 MOS管整流,节省了外部肖特基二极管,效率也得到提高。

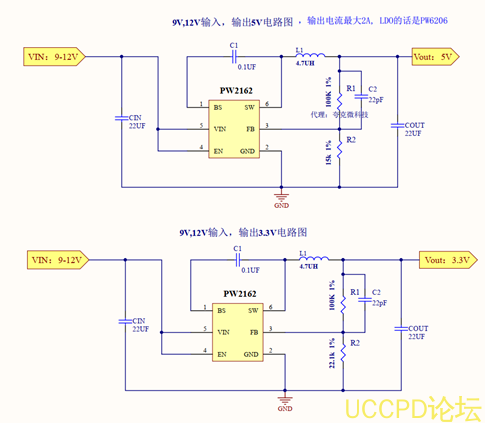

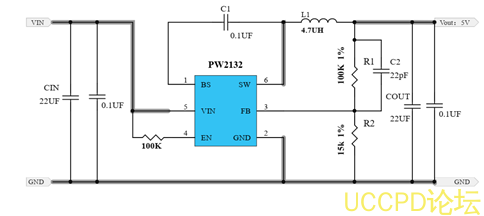

PW2162典型应用电路图

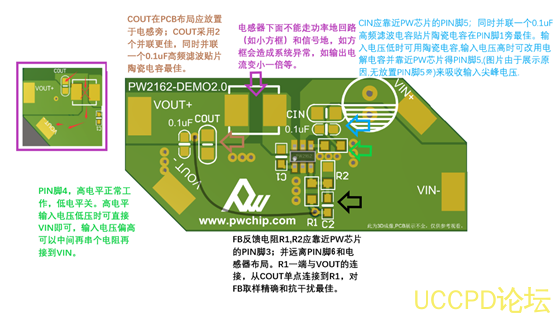

PW2162PCB布局设计建议:


同时 PW2163的输入电压最大可以 3A,脚位和电路是和一样的。

PW2312是一颗 DC-DC同步降压转换器芯片,输入电压范围 4V-30V,最大负载电流 1.2A,可调输出电压,频率 1.4MHZ高频率,可采用贴片电感,节省空间,采用 SOT23-6封装形式。

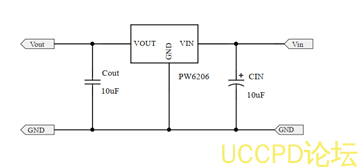

LDO线性方案:

。。。

LDO产品

输入电压

输出电压

输出电流

静态功耗

封装

PW6566

1.8V5.5V

1.2V5V

250mA

2uA

SOT23-3

PW6218

4V18V

3V,3.3V,5V

100MA

3uA

Sot23-3

PW6206

4.5V40V

3V,3.3V,5V

150MA

4.2uA

Sot23/89

PW8600

4.5V80V

3V,3.3V,5V

150MA

2 uA

Sot23-3

从上表个来看,最合适的是 PW6218; ,但是 12V18V的电压接近,可以选用更宽范围的 LDO,如 PW6206来进行演兵等。
