9V转5V几款降压芯片方案
详情
9V转 5V降压芯片， 12V转 5V降压芯片， 9V转 5V稳压芯片， 12V转 5V稳压芯片，
9V转 5V恒压输出方案， 12V转 5V输出的恒压降压方案， 9V转 5V的 LDO芯片， 12V转 5V的 LDO芯片。
9V和 12V是两个很相邻的电压，所以再电路上，特别是再降压电路中，基本上效率和工作稳定的相差不是很大的，我们在芯片的选型上也能可以在同一个范围内了。 9V转 5V，和 12V转 5V有两种解决方案： 1， DC-DC降压方案， 2， LDO稳压方案
1， DC-DC降压方案
9V和 12V输入两种电压差比较低，同时又因为这两个电压值是比较常规的电压值了，所以在电源芯片上，大家都把范围做到互相兼容了。基本都是能互相兼容。
|
DC-DC 降压产品 |
输入电压 |
输出电压 |
输出电流 |
频率 |
封装 |
|
PW2058 |
2.0V～ 6.0V |
1V～ 5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V～ 5.5V |
1V～ 5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V～ 5.5V |
1V～ 5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V～ 5.5V |
1V～ 5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V～ 16V |
1V～ 15V |
2A |
600KHZ |
SOT23-6 |
|
PW2163 |
4.5V～ 16V |
1V～ 15V |
3A |
600KHZ |
SOT23-6 |
|
PW2205 |
4.5V～ 20V |
1V～ 15V |
5A |
340KHZ |
SOP8-EP |
|
PW2312 |
4.0V～ 30V |
1V～ 28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V～ 30V |
1V～ 28V |
3A |
130KHz |
SOP8 |
|
PW2431 |
4.5V～ 40V |
1V～ 30V |
3A |
340KHz |
SOP8-EP |
|
PW2558 |
4.5V～ 55V |
1.25V～ 30V |
0.8A |
1.2 MHz |
SOT23-6 |
|
PW2608 |
5.5V～ 60V |
1.5-30V |
0.8A |
0.3-1Mhz |
SOP8-EP |
|
PW2815 |
4.5V～ 80V |
1.5V～ 30V |
1.5A |
400KHZ |
SOP8-EP |
|
PW2906 |
12V～ 90V |
1.25V～ 20V |
0.6A |
150KHZ |
SOP8-EP |
|
PW2902 |
8V～ 90V |
5V～ 30V |
2A |
140KHZ |
SOP8-EP |
|
PW2153 |
8V～ 140V |
5V～ 30V |
4A |
140KHZ |
SOP8 |
|
。。。 |
|||||

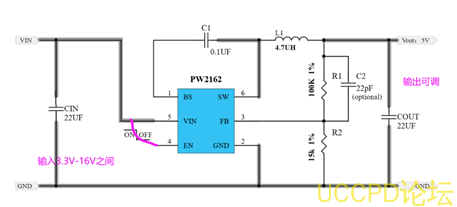

PW2162和 PW2163，输入 3.3V-16V的宽范围内，最大输出电流 2A和 3A的选择。同时 PIN也是一样，可以很方便地设计和测试应用。

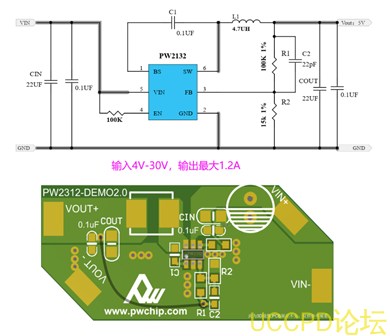

PW2312是一颗 DC-DC同步降压转换器芯片，输入电压范围 4V-30V，最大负载电流 1.2A，可调输出电压，频率 1.4MHZ高频率，可采用贴片电感，节省空间，采用 SOT23-6封装形式。

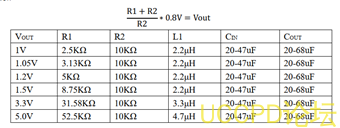

R1,R2为反馈电阻，通过两个电阻的阻值来调输出电压。
L1为电感，可选用贴片电感：屏蔽电感，功率电感等，电感饱和电流越大和体积越大也能最大化效率和温度。
2， LDO稳压方案

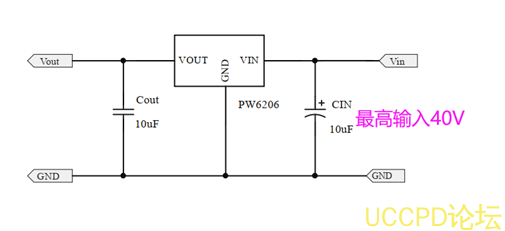

9V和 12V输入的线性 LDO，建议可选用输入电压范围宽的 PW6206，稳压 5V和 3.3V， 3V等
LDO产品 输入电压 输出电压 输出电流 静态功耗 封装
PW6566 1.8V～ 5.5V 1.2V～ 5V多 250mA 2uA SOT23-3
PW6218 4V～ 18V 3V,3.3V,5V 100MA 3uA Sot23-3
PW6206 4.5V～ 40V 3V,3.3V,5V 150MA 4.2uA Sot23/89
PW8600 4.5V～ 80V 3V,3.3V,5V 150MA 2uA Sot23-3
