18V转3.3V降压芯片
详情
15V转3.3V电源芯片，18V转3.3V电源芯片，15V转3.3V降压芯片，18V转3.3V降压芯片，15V转3.3V稳压芯片，18V转3.3V稳压芯片。
15V和18V供电电压输入，降压转3.3V的电源电路和芯片选择。首先需要由于15V和18V电压在开关动作时，或者拔插动作时，会产生浪涌（电火花）输入瞬间的尖峰电压，一般是输入电压的2倍左右。
如果芯片耐压不够宽，或者输入瞬间尖峰电压不吸收掉，瞬间的高压打到了芯片，芯片容易出现损坏不良的现象，一般吸收电路有：1是TVS管，2是加电解电容，3，RC电路等等。
常用的是TVS管和加电解电容的方式更多。
15V和18V转3.3V有两种解决方案: 1,LDO 线性稳压方案，2,DC-DC降压方案
1,LDO线性稳压方案

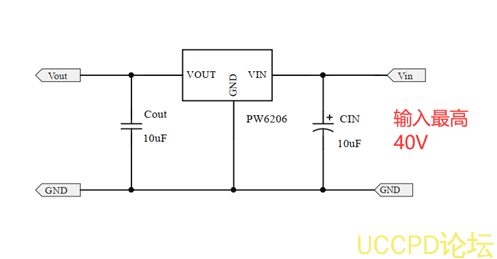

15V和18V输入，通过下面的型号列举，我们可以选择有两款，一是PW6206，二是PW8600，输出电压是固定的：有5V，3.3V,3V选择。封装是SOT23-3封装。
|
LDO产品 |
输入电压 |
输出电压 |
输出电流 |
静态功耗 |
封装 |
|
PW6566 |
1.8V～5.5V |
1.2V～5V多 |
250mA |
2uA |
SOT23-3 |
|
PW6218 |
4V～18V |
3V,3.3V,5V |
100MA |
3uA |
Sot23-3 |
|
PW6206 |
4.5V～40V |
3V,3.3V,5V |
150MA |
4.2uA |
Sot23/89 |
|
PW8600 |
4.5V～80V |
3V,3.3V,5V |
150MA |
2 uA |
Sot23-3 |
2,DC-DC降压方案
DC-DC
降压产品 输入电压 输出电压 输出电流 频率 封装
PW2057 2.0V～6.0V 3.3V,1.8V,1.2V 0.7A 1.5MHz SOT23-5
PW2058 2.0V～6.0V 1V～5V 0.8A 1.5MHz SOT23-5
PW2051 2.5V～5.5V 1V～5V 1.5A 1.5MHz SOT23-5
PW2052 2.5V～5.5V 1V～5V 2.0A 1.0 MHz SOT23-5
PW2053 2.5V～5.5V 1V～5V 3.0A 1.0 MHz SOT23-5
PW2162 4.5V～16V 1V～15V 2A 600KHZ SOT23-6
PW2163 4.5V～16V 1V～15V 3A 600KHZ SOT23-6
PW2205 4.5V～20V 1V～15V 5A 340KHZ SOP8-EP
PW2312 4.0V～30V 1V～28V 1.2A 1.4 MHz SOT23-6
PW2330 4.5V～30V 1V～28V 3A 130KHz SOP8
PW2431 4.5V～40V 1V～30V 3A 340KHz SOP8-EP
PW2558 4.5V～55V 1.25V～30V 0.8A 1.2 MHz SOT23-6
PW2608 5.5V～60V 1.5-30V 0.8A 0.3-1Mhz SOP8-EP
PW2815 4.5V～80V 1.5V～30V 1.5A 400KHZ SOP8-EP
PW2906 12V～90V 1.25V～20V 0.6A 150KHZ SOP8-EP
PW2902 8V～90V 5V～30V 2A 140KHZ SOP8-EP
PW2153 8V～140V 5V～30V 4A 140KHZ SOP8
DC-DC降压芯片的选择也有很多，以PW2312开始，往后的型号都可以，PW2205输入电压最大值太接近了，适用于15V，不适合18V.

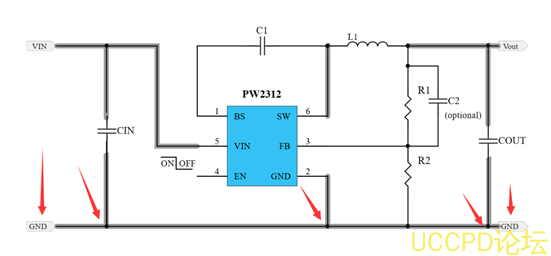

PW2312是一颗DC-DC同步降压转换器芯片，输入电压范围4V-30V，最大负载电流1.2A，可调输出电压，频率1.4MHZ高频率，可采用贴片电感，节省空间，采用SOT23-6封装形式。

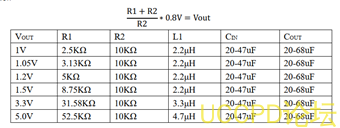

R1,R2为反馈电阻，通过两个电阻的阻值来调输出电压。

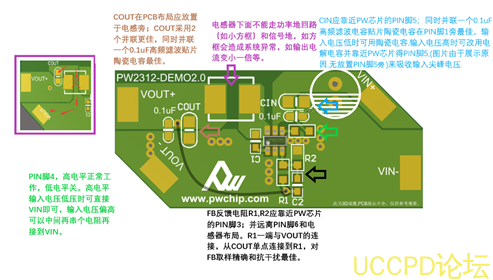

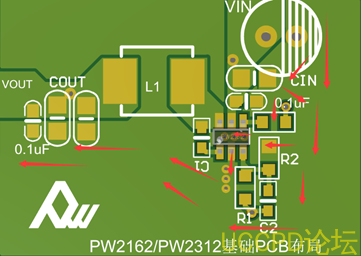

• 初接触电源设计工程师，在设计时往往忽略了功率地的回路和布线，如下图箭头处，VIN的GND，CIN的GND端，COUT的GND端和VOUT的GND端和PW芯片的GND脚，这5点，布线要宽的同时，回路连接不宜七绕八绕，要宽和直接。CIN,COUT过孔时，也需要多打孔，布线宽。
