15V转12V大电流降压芯片
详情
15V转 12V和 18V转 12V的电源芯片，适合 1-5A大电流应用等，根据不同的输入电压来选择， 15V和 18V转 12V解决方案比较推荐： DC-DC降压电路了。
DC-DC降压电路：
|
DC-DC 降压产品 |
输入电压 |
输出电压 |
输出电流 |
频率 |
封装 |
|
PW2058 |
2.0V～ 6.0V |
1V～ 5V |
0.8A |
1.5MHz |
SOT23-5 |
|
PW2051 |
2.5V～ 5.5V |
1V～ 5V |
1.5A |
1.5MHz |
SOT23-5 |
|
PW2052 |
2.5V～ 5.5V |
1V～ 5V |
2.0A |
1.0 MHz |
SOT23-5 |
|
PW2053 |
2.5V～ 5.5V |
1V～ 5V |
3.0A |
1.0 MHz |
SOT23-5 |
|
PW2162 |
4.5V～ 16V |
1V～ 15V |
2A |
600KHZ |
SOT23-6 |
|
PW2163 |
4.5V～ 16V |
1V～ 15V |
3A |
600KHZ |
SOT23-6 |
|
PW2205 |
4.5V～ 20V |
1V～ 15V |
5A |
340KHZ |
SOP8-EP |
|
PW2312 |
4.0V～ 30V |
1V～ 28V |
1.2A |
1.4 MHz |
SOT23-6 |
|
PW2330 |
4.5V～ 30V |
1V～ 28V |
3A |
130KHz |
SOP8 |
|
PW2431 |
4.5V～ 40V |
1V～ 30V |
3A |
340KHz |
SOP8-EP |
|
PW2558 |
4.5V～ 55V |
1.25V～ 30V |
0.8A |
1.2 MHz |
SOT23-6 |
|
PW2608 |
5.5V～ 60V |
1.5-30V |
0.8A |
0.3-1Mhz |
SOP8-EP |
|
PW2815 |
4.5V～ 80V |
1.5V～ 30V |
1.5A |
400KHZ |
SOP8-EP |
|
PW2906 |
12V～ 90V |
1.25V～ 20V |
0.6A |
150KHZ |
SOP8-EP |
|
PW2902 |
8V～ 90V |
5V～ 30V |
2A |
140KHZ |
SOP8-EP |
|
PW2153 |
8V～ 140V |
5V～ 30V |
4A |
140KHZ |
SOP8 |
|
。。。 |
|||||
如图，根据表格，可以选择的芯片有不少了，建议选择输入电压范围达到
30V起的。一般都是留有足够的余量，不懂的人以为是质量问题，在工程师中是为了避免输入尖峰电压，在做了吸收后留大范围的问题。

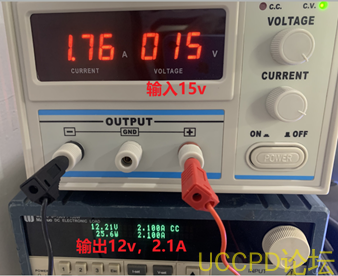

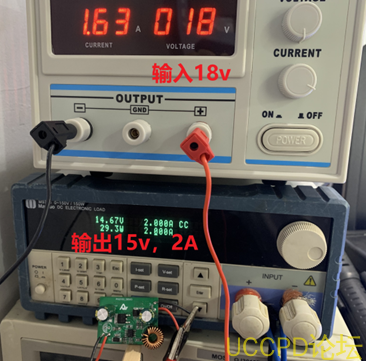

上图是用 PW2153来测试时，拍的照片，仅参考， PW2153常用于 15V-80V之间的降压电路中。
