25W快充协议芯片,高度集成的USB供电（PD）控制器
详情
JD6621是高度集成的USB供电（PD）控制器，支持USB PD 3.0，该USB PD3.0具有针对USB Type-C下游接口（源）设计的可编程电源（PPS）规范。它监视
CC引脚以检测
USB C型连接
/分离。它能够提供
3.3V至
21V的输出电压。
此外，
JD6621集成了硬件超级充电协议（
SCP），快速充电协议（
FCP）和
QC2.0 / 3.0 / 3 +（
QC 2.0 / 3.0 / 3 +）
USB接口。它监视
USB D+ / D−数据线，并根据不同的受电设备自动调整输出电压。如果受电设备不支持
USBPD协议，则
JD6621可以支持上述其他协议。
JD6621集成了双放大器，分别包含用于电压环路和电流环路调节的参考电压，以在高精度控制应用中提供恒定电压（
CV）和恒定电流（
CC）调节。
JD6621集成了
100mW开关，可为
E-mark电缆提供
VCONN电源，
● 具有PPS规范的USB PowerDelivery 3.0，TID：3543
● 3.3V至21V电源
● 100mW VCONN功率（20mA）
● VBUSC和VCONN放电功能
● 支持QC 2.0 / 3.0/ 3 +
● 支持快速充电协议
（
FCP）和超级充电协议（
SCP）
● 支持
USB DCP，在
D +线上施加
2.7V，在
D−线上施加
2.7V
● 支持
USB DCP 将
D+线短路到
D−线,BC1.2协议
● 支持PDO可选功能
● 多端口控制（
MPC）应用
● 恒压恒流控制
● 过压保护
● 欠压保护
● 过流保护
● 过热保护
● 短路保护
● TQFN-20L（
4 x 4毫米）封装
● 墙上适配器
● 车载充电器
● 电源板
● USB电源输出端口
W7封装：TQFN-20L（4毫米x4毫米）
特征
协议：
其他：
应用领域
引脚分配

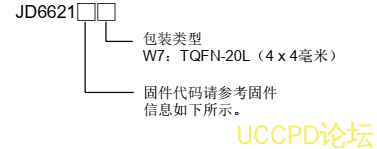

订购信息
