24V转5V,24V转3.3V稳压芯片的电路图,PCB和BOM

1，         LDO 稳压芯片电路图， 40V宽输入，PW6206和 PW6513 ( SOT23-3/SOT89-3)

2，        1.2 安培， 30V宽输入， DC-DC降压芯片和 PCB和 BOM，PW2312

3，        3.0 安培， 30V宽输入， DC-DC降压芯片和 PCB和 BOM，PW2330

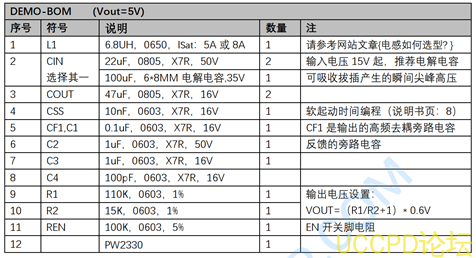

4，        5.0 安培， 30V宽输入， DC-DC降压芯片和 PCB和 BOM，PW2205

1 ，

PW6206与 PW6513系列是一款高精度， 40V高输入电压，低静态电流，低压降线性稳压器具有高纹波抑制。在 VOUT=5V&VIN=7V时，负载电流高达 300mA，（输入与输出电压的压差越大，电流就越小）采用 BCD工艺制造。 PW6206提供过电流限制、软启动和过热保护，以确保设备在良好的条件下工作

PW6206与 PW6513系列输入电压可达 40V， PW6513提供标准 SOT89-3L和 PW6206提供 SOT23-3L封装。
代理商：深圳市夸克微科技 郑先生 ：13528458039 QQ 2867714804

2 ，

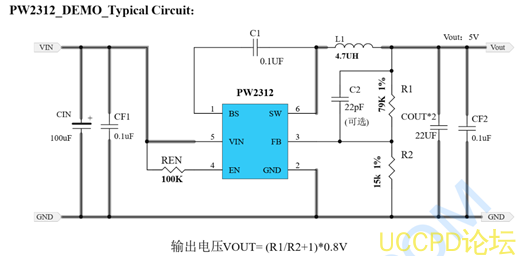

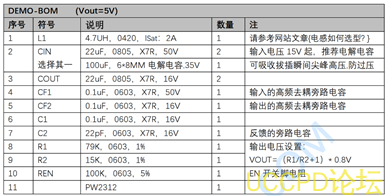

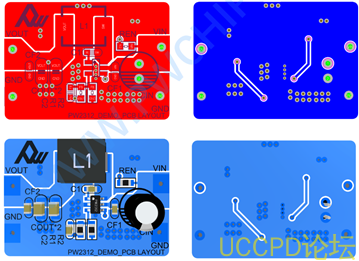

4V-30V输入， 1.2A输出的同步整流降压器芯片 PW2312.

PW2312是一种电流模式降压型 DC/DC转换器，可提供优良的瞬态特性响应没有额外的外部补偿组件。此设备包含内部低电阻，高压功率 MOSFET，并在高 1.4MHz工作频率下工作

确保紧凑、高效的设计，具有出色的交直流性能。

3,4 ，

PW2330和 PW2205是一种高效率的同步降压 DC-DC变换器提 3和 5安培输出电流。 PW2330和 PW2205在 4.5V到 30V的宽输入电压范围内工作集成主开关和同步开关，具有低的 RDS（ ON）以最小化传导损失。 PW23300和 PW2205采用专有的瞬时 PWM结构，实现快速瞬态响应适用于高降压应用和轻负载下的高效率。此外，它在在连续传导模式下的 500kHz恒定频率，以最小化电感器和电容器。

l  内部整流 MOS

l  4.5-30V输入电压范围

l  瞬时 PWM架构实现快速

l  瞬态响应

l  外部软启动限制涌入电流

l  恒频： 500kHz

l  3安培是 PW2330， PW2205是 5安培连续负载电流能力

l  输出过电流限制

l  输出短路保护

l  热关机和自动恢复

l  封装： SOP8-EP
