三节锂电池充电管理芯片，IC电路图如何设计

关于三节锂电池供电的产品，在三节锂电池上，需要三个电路系统：  1 ，三节锂电池保护电路，  2 ，三节锂电池充电电路，  3 ，三节锂电池输出电路。

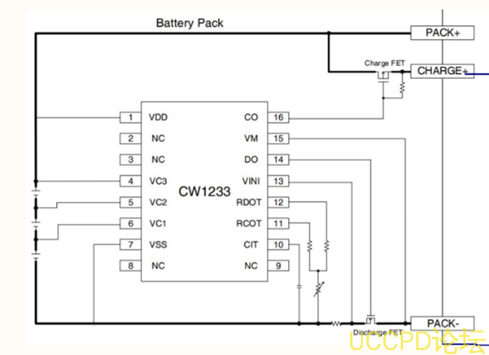

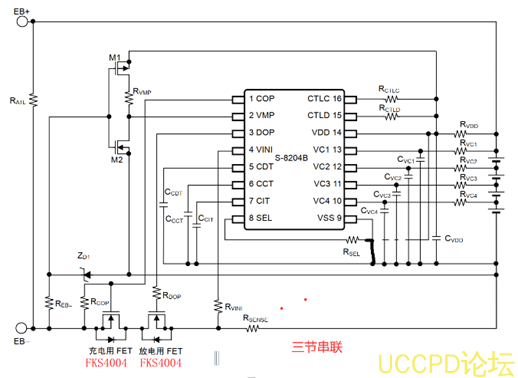

1.三节锂电池保护电路，芯片电路图

控制三节锂电池池的充电电压，放电电压和过流保护等功能，和电解反接，输出短路保护等

2.三节锂电池充电电路

PW4053，输入5V，升压输出12.6V的三节锂电池充电管理芯片，1A；

PW4203，输入15V-20V，降压输出12.6V的三节锂电池充电电流芯片，2A

3.三节锂电池输出电路

对于三节锂电池的输出来说，如果是DC-DC的话，就由1A-5A的多种选择了。

如果是 LDO 的话，就有两个， PW6218 输入电压最大 18V ， PW6206 输入电压最大 40V ，都是 SOT23-3 封装。
