两节7.4V锂电池充电管理芯片-PW4202

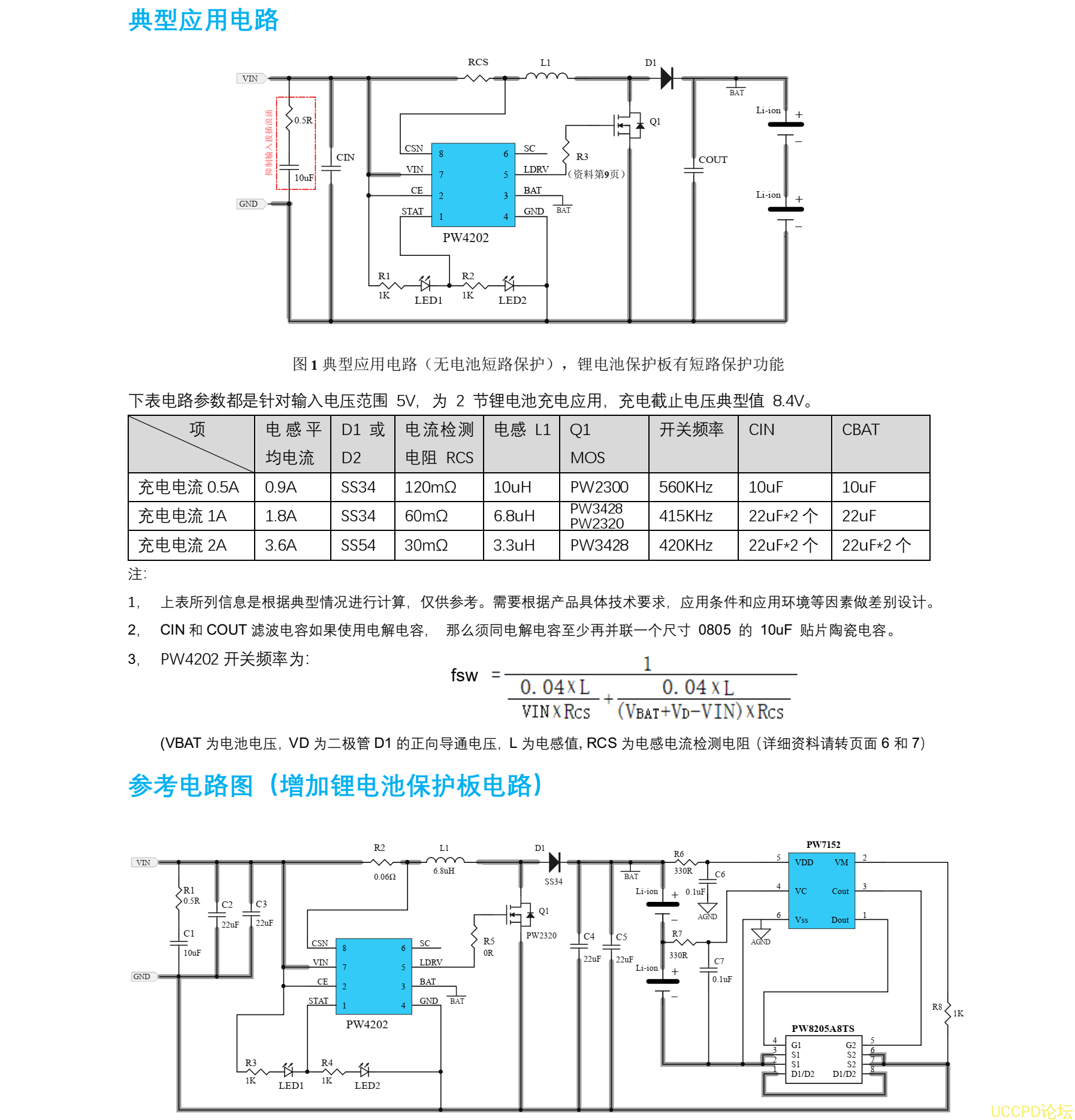

当接通输入电源后， PW4202 进入充电状态， STAT 管脚输出高电平， 外置 N 沟道场效应晶体管导通，电感电流上升，输出电容中的能量转移到电池中。当电感电流上升到外部电流检测电阻设置的上限时， 外置 N 沟道场效应晶体管截止，电感电流下降，电感中的能量转移到输出电容和电池中。当电感电流下降到外部电流检测电阻设置的下限时， 外置 N 沟道场效应晶体管再次导通，如此循环。电池电压经过芯片内部的 电阻分压网络反馈到电压比较器，当 BAT 管脚电压第一次达到 8.4V(典型值)时，经过去抖动延时后， PW4202 进入准恒压充电状态，输入电流降低到恒流时的 60%，所以充电电流也降低。当电池电压第二次达到 8.4V 时，经过去抖动延时后，充电过程结束， 外置 N 沟道 MOSFET 截止， PW4202 进入充电结束状态， STAT 管脚输出低电平。 在充电结束状态，没有电流从输入端流向电池。当 BAT 管脚电压下降到再充电阈 值 8.095V( 典型值)时， PW4202 再次进入充电状态。 PW4202最高工作频率可达 1MHz。 PW4202 为升压型充电控制集成电路，正常情况下，电池电压高于输入电压。在某些情况下，如果电池电 压低于输入电压，甚至电池短路，那么外置 N 沟道场效应晶体管关断时间延长，充电电流变小，对电池起 到保护作用。 其他功能包括芯片使能输入端， BAT 管脚过压保护等。
