麻烦大神帮忙看下我们这个PD快充方案，Type C口不能充电和没有9V,12V
2020-01-07 13:38:46
胡生
  • 访问次数: 5
  • 注册日期: 2020-01-07
  • 最后登录: 2020-04-16
  • 我的积分: 80

TYPE-C口上有5.1V电压，但不充电

5V可以充了，9V 12V还不能充，下周来看一下

我充电规格是5V3A  9V2A  12V1.5A，我电源电压DC15V

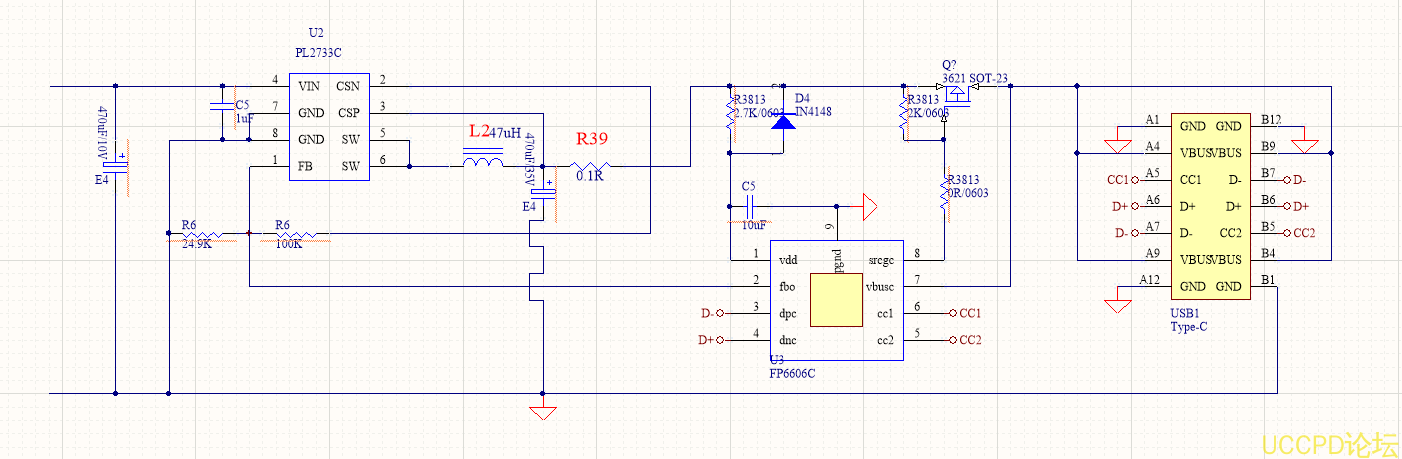

这是是我们的线路图，麻烦大神帮忙看一下。感谢

回贴
沙发
2020-01-07 14:06:26
技术管理员
  • 访问次数: 414
  • 注册日期: 2019-10-10
  • 最后登录: 2024-11-09
  • 我的积分: 938

TYPE-C口上有5.1V电压，是不插其他东西吗？你用的是什么诱骗器？

回贴
板凳
2020-01-07 14:36:13 回复 #1
胡生
  • 访问次数: 5
  • 注册日期: 2020-01-07
  • 最后登录: 2020-04-16
  • 我的积分: 80

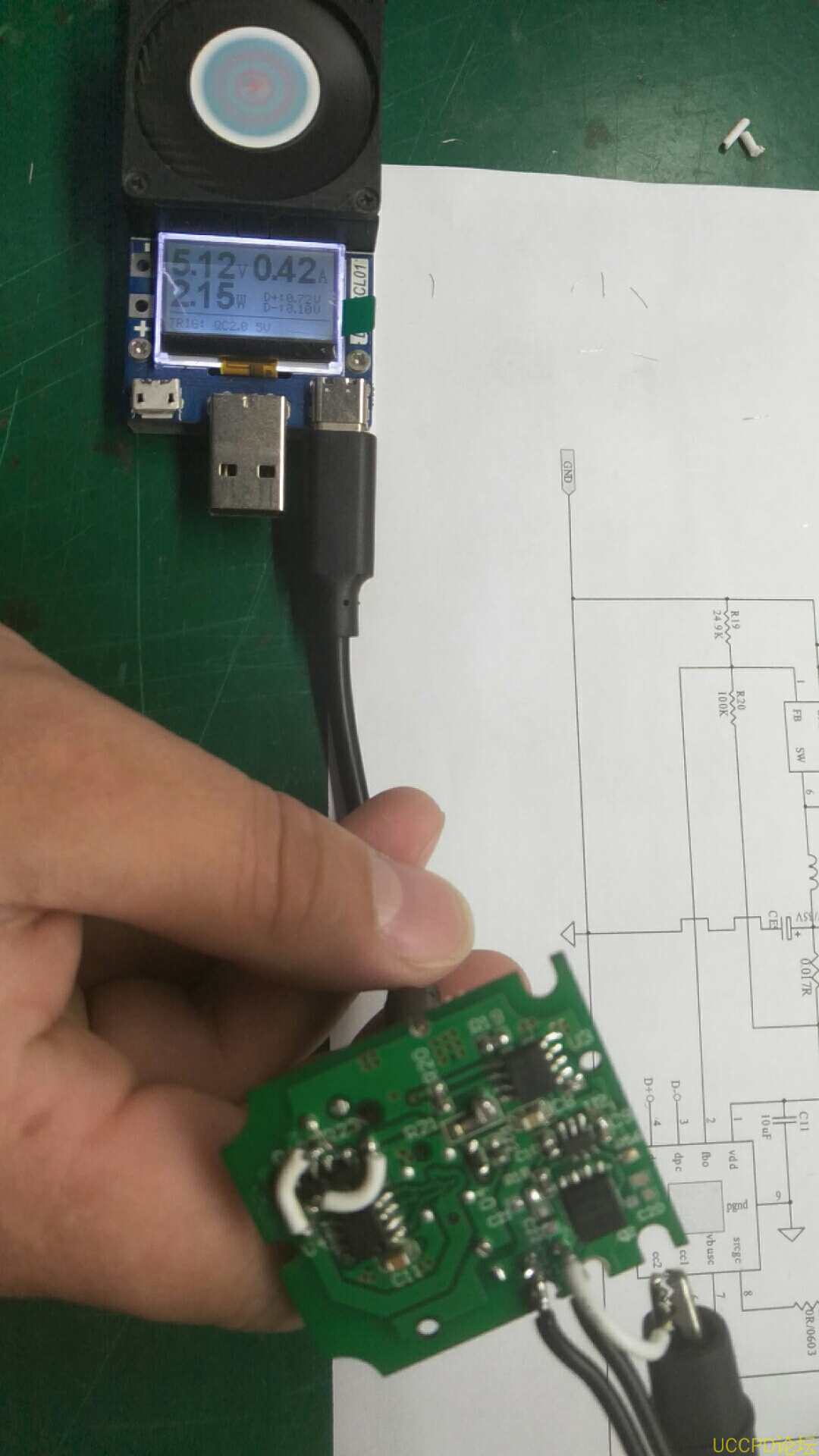

是这样的。 显示屏的是可以调9V,12V的

胡生 最后编辑, 2020-01-07 14:36:40
回贴
#3
2020-01-07 14:37:37 回复 #2
胡生
  • 访问次数: 5
  • 注册日期: 2020-01-07
  • 最后登录: 2020-04-16
  • 我的积分: 80
5V可以正常用，就是9v，12v没有，用其他的PD充电器是可以调9V,12V的
回贴
#4
2020-01-07 14:40:14 回复 #3
技术管理员
  • 访问次数: 414
  • 注册日期: 2019-10-10
  • 最后登录: 2024-11-09
  • 我的积分: 938

如果是这样的话，是没错的，如果是没加诱骗器的话，量type c有5.1V的话，那就是不错。


回贴
#5
2020-01-10 11:04:22 回复 #3
技术管理员
  • 访问次数: 414
  • 注册日期: 2019-10-10
  • 最后登录: 2024-11-09
  • 我的积分: 938

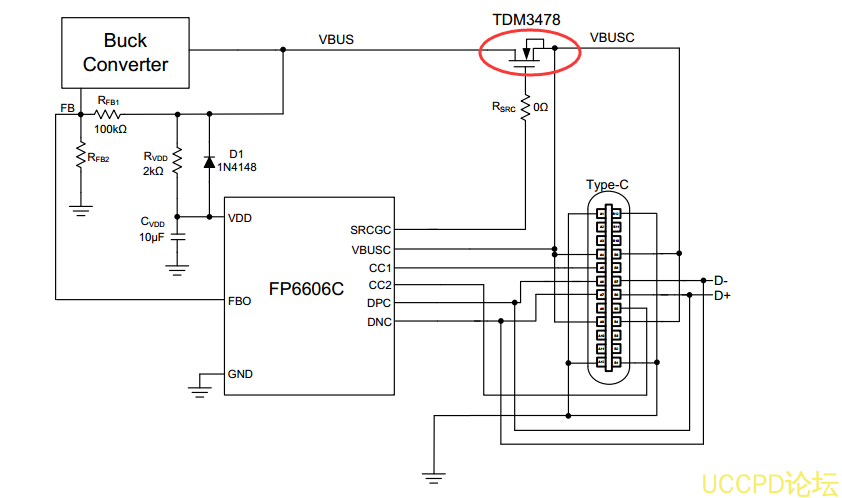

你是用PMOS吗？  你原理图画的是PMOS，但是我看FP6606C 的pdf是N沟MOS。应该是这里，你去试试
