FP6606AC,应用有点问题需要做下技术支持
2020-04-11 17:03:36
胡生
  • 访问次数: 5
  • 注册日期: 2020-01-07
  • 最后登录: 2020-04-16
  • 我的积分: 80

C口插进去的时候A口QC状态会降为5V,说明已经检测到C口有设备插入,就是C口的MOS打不开


胡生 最后编辑, 2020-04-11 17:07:26
沙发
2020-04-11 17:10:17
技术管理员
  • 访问次数: 161
  • 注册日期: 2019-10-10
  • 最后登录: 2020-10-24
  • 我的积分: 432
MOS是N沟道吗?是不是用成P沟道了?
板凳
2020-04-11 17:11:58
技术管理员
  • 访问次数: 161
  • 注册日期: 2019-10-10
  • 最后登录: 2020-10-24
  • 我的积分: 432
或者万用表量下 type 口的 +,-有没有短路
#3
2020-04-11 17:15:54 回复 #2
胡生
  • 访问次数: 5
  • 注册日期: 2020-01-07
  • 最后登录: 2020-04-16
  • 我的积分: 80

是NMOS,这个没错, 量过了,C口的vbus跟GND没有短路。

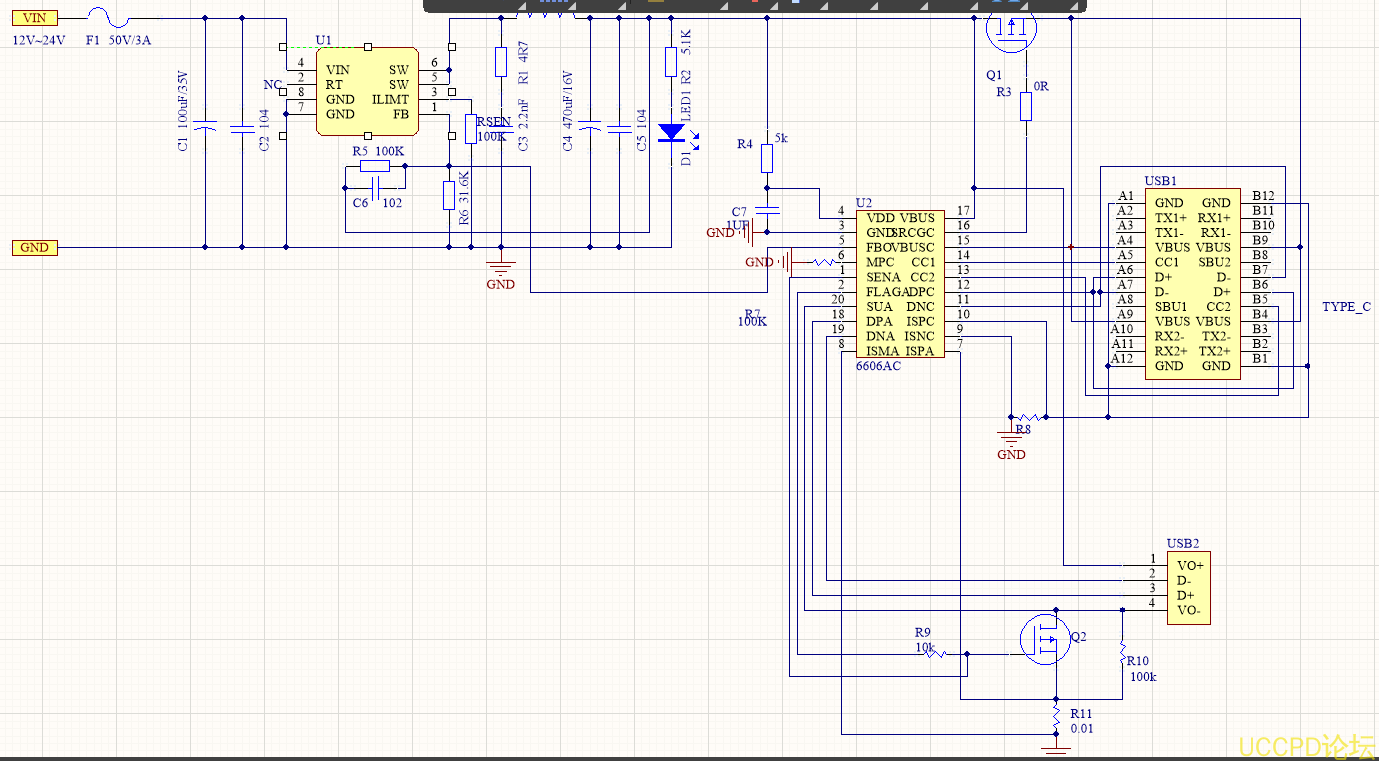

这是板子原理图,麻烦看看

#4
2020-04-13 11:47:39 回复 #3
技术管理员
  • 访问次数: 161
  • 注册日期: 2019-10-10
  • 最后登录: 2020-10-24
  • 我的积分: 432

我看你原理图的 R4,R10,R9的值有点问题,跟芯片资料的对不上,你改下看看。

#5
2020-04-16 12:01:43 回复 #4
胡生
  • 访问次数: 5
  • 注册日期: 2020-01-07
  • 最后登录: 2020-04-16
  • 我的积分: 80

是电阻用错了。现在好了

#6
2020-05-26 18:43:44
李炜
  • 访问次数: 2
  • 注册日期: 2020-05-26
  • 最后登录: 2020-05-26
  • 我的积分: 55
能否将原理图发一份给我,谢谢!189665126@qq.com
