概述
PW2053   是一種高效率的衕步降壓調節器， 恆定的頻率， 可調輸齣電壓版本。 供電電流在空載情況下，  <40uA   功耗。  2.5V
至   5.5V   輸入電壓範圍使   PW2053   非常適閤單鋰離子電池供電的應用。  100%   佔空比具有較低壓差， 延長便攜式繫統的電池壽命
.PWM/PFM   模式操作爲噪聲敏感應用提供非常低的輸齣紋波電壓。 開關頻率內部設置爲   1.2MHz   ， 允許使用小型錶麵貼裝電感器
和電容器。
PW2053   採用薄型   5   針薄型   SOT23   封裝，提供可調版本。
特性：
  效率高達   96%
  輸入電壓範圍：  2.5V   至   5.5V
  輸齣電壓：可調設置恆壓
  1.2MHz   工作頻率
  高達   3.0A   電流輸齣
  不需要肖特基二極管
  低負載下高效率的   PFM   模式
  過熱保護
  低靜態電流：  40uA
  短路保護
  湧流限製和軟啟動
  100%   佔空比
  SOT23-5   封裝

原理圖走線
•  良好的佈局設計可優化電源效率，減輕熱應力，最重要的是，可將噪聲以及走線與組件之間的相互作用降至最低。
•  開始進行PCB佈局之前， 一箇好的做法是突齣顯示高電流走線的原理圖走線， 平芯微産品Datasheet的典型應用電路中， 特彆
用瞭显著標示提供給客戶蔘考：  黑色粗線   。

主要器件放置

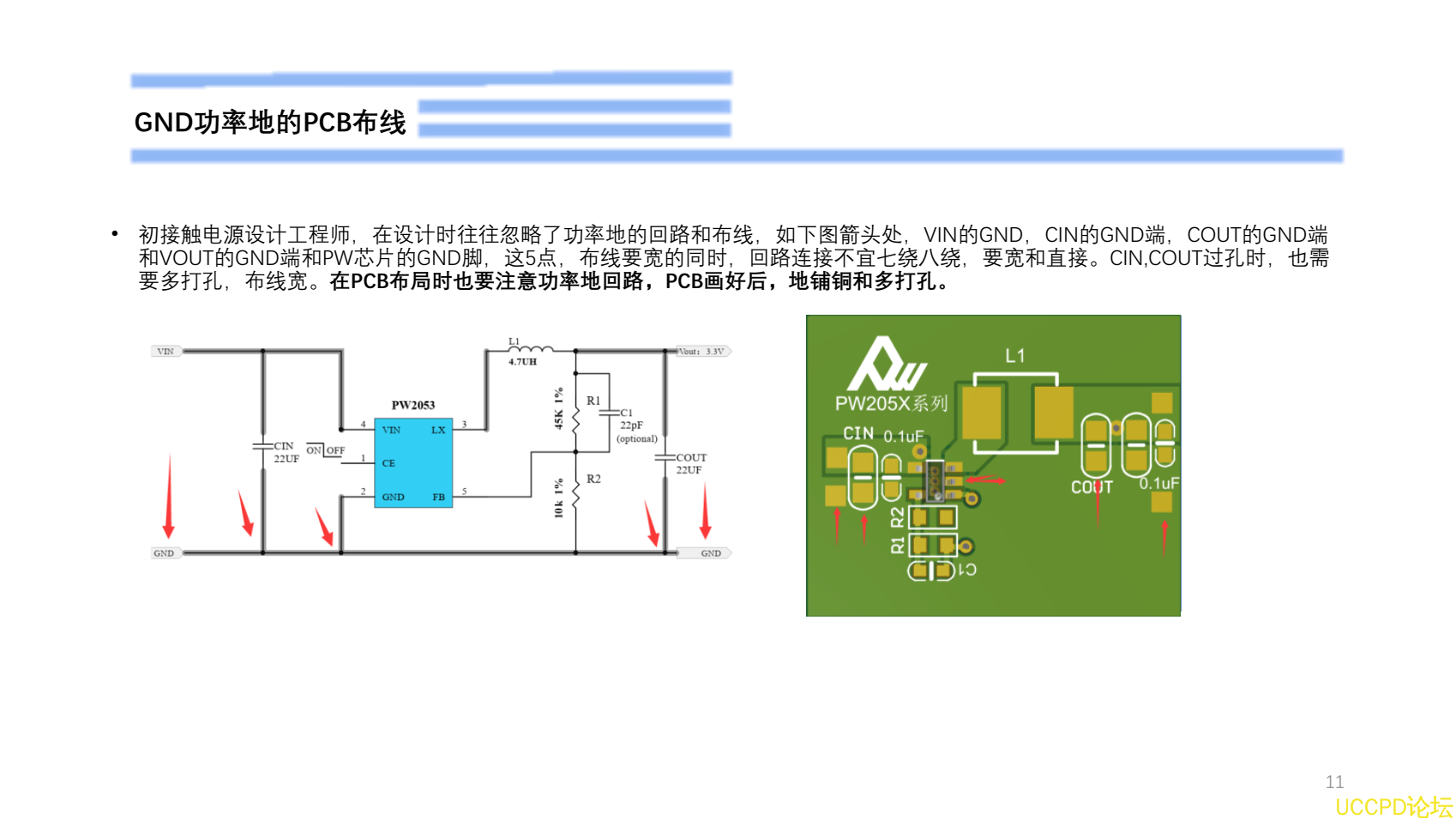

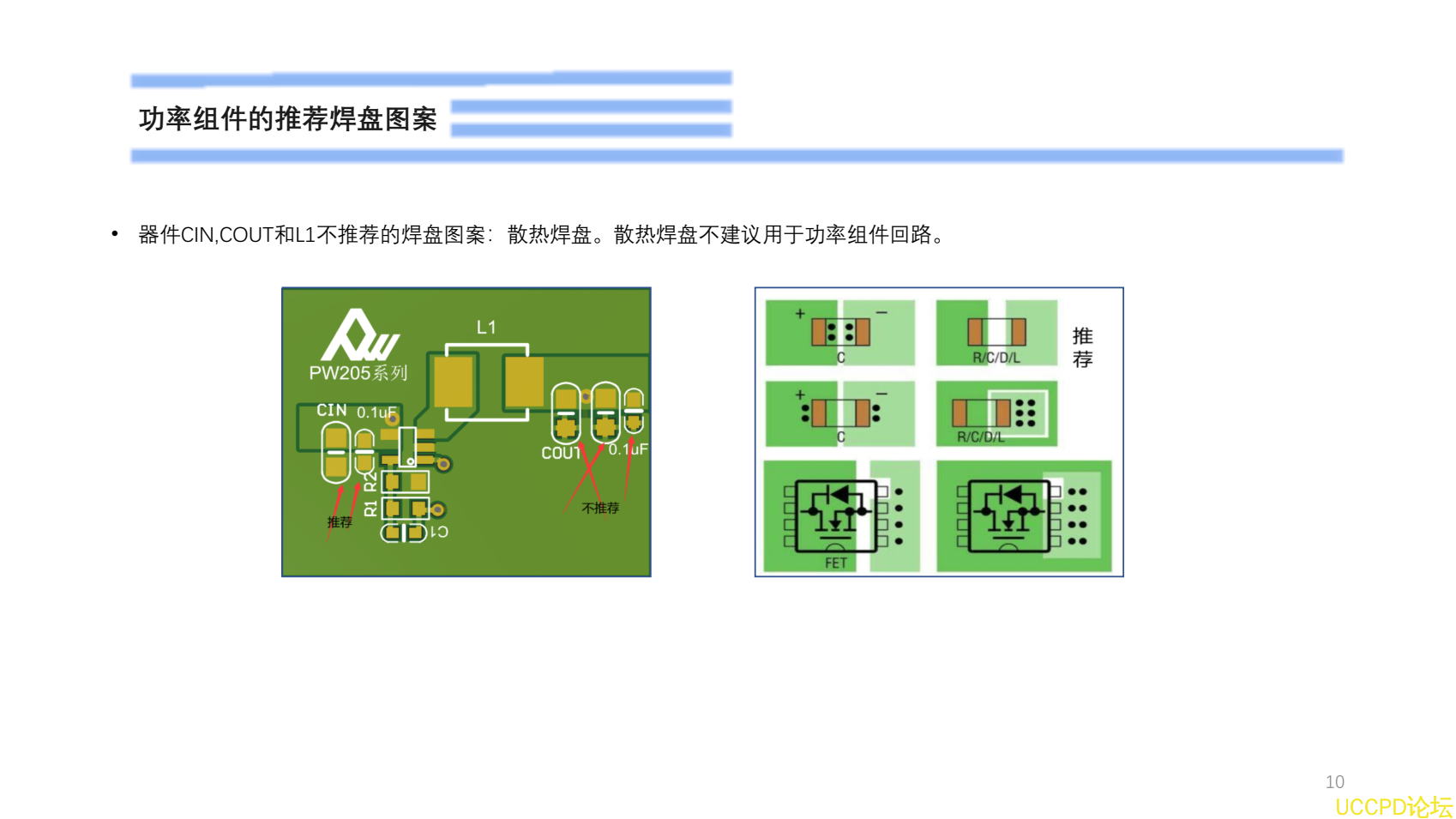

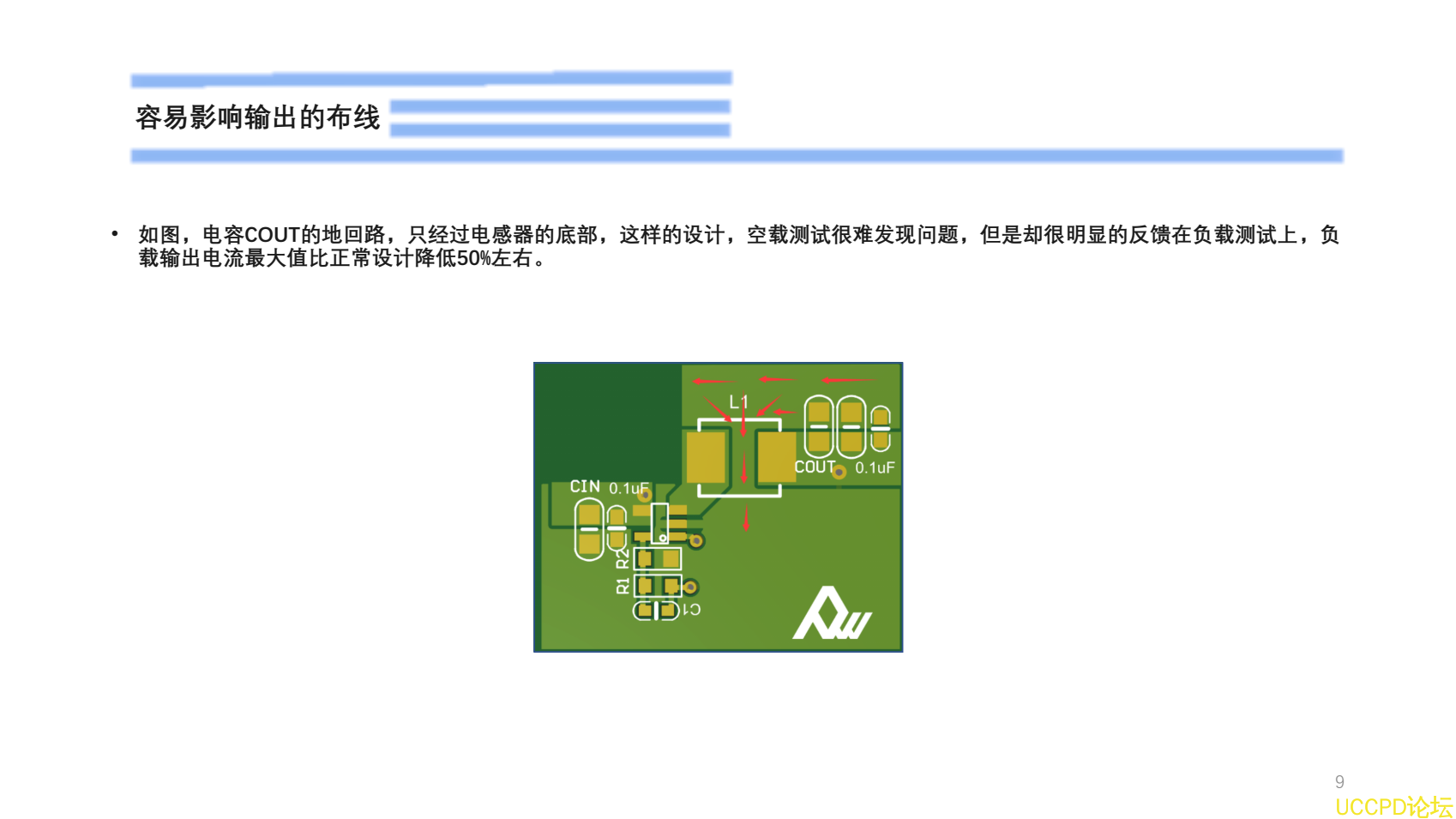

•  開關電源電路可以分爲功率級電路和小信號控製電路。 功率級電路包括傳導大電流的組件。 通常， 應首先放置這些組件
(PW2053芯片， L1， CIN和COUT)。 隨後將小信號控製電路FB放置在佈局中的特定位置。 電感大電流走線應短而寬， 以最小化
PCB電感，電阻和電壓降。

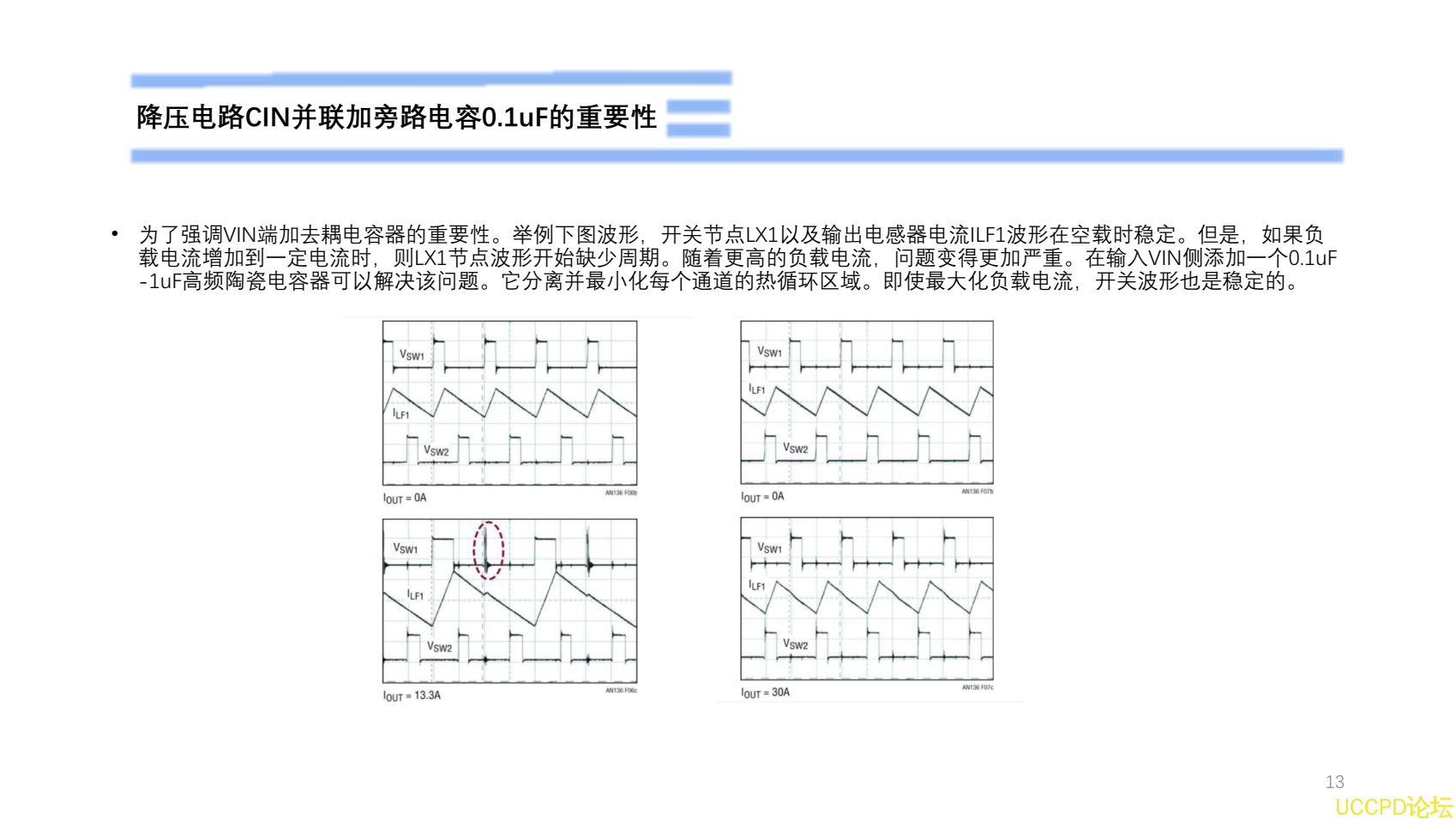

•  CIN  必鬚要靠近  PW2053  的  VIN  引腳  PIN4  ，不建議過孔背麵放置。 COUT  在條件限製時，可過孔背麵放置。
