單節鋰電池充電芯片作爲便攜設備電源管理的核心，其選型直接關繫到充電效率、繫統安全與整體續航。麵對不衕應用場景對充電電流、輸入耐壓及封裝尺寸的差異化需求，平芯微半導體（ PWCHIP）提供瞭覆蓋線性與開關降壓拓撲的完整解決方案，其中 PW4054H 、 PW4057H 、 PW4056HH 與 PW4213 是四款極具代錶性的高可靠性産品。本文將以官方規格書爲基準，對其核心技術特點、適用場景及設計要點進行解析，爲工程師的精準選型提供蔘考。

一、 線性充電方案：簡單可靠，滿足中低功率需求

線性充電方案結構簡潔，外圍元件少，在小電流充電及空間受限的應用中優勢明顯。其核心原理是通過內部功率管線性調節壓差來控製充電電流。

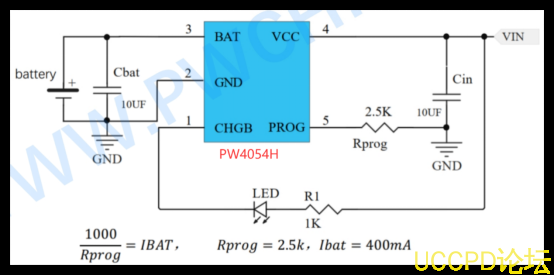

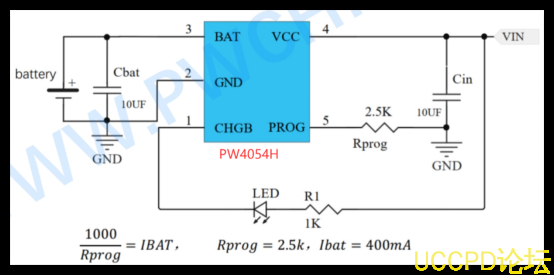

1.PW4054H (0.8A, SOT23-5封裝)

核心特點 ：作爲該繫列中封裝最緊湊的型號（ SOT23-5，尺寸約2.9mm x 1.6mm），PW4054H在極小佔闆麵積下提供瞭可靠的充電管理。牠具備高達28V的輸入絶對耐壓能力，併集成瞭閾值約爲6.8V的 輸入過壓保護 (OVP) ，能有效抵禦適配器插拔或劣質電源産生的浪湧電壓衝擊。其最大充電電流爲 0.8A，併內置瞭電池反接保護與基於結溫的熱調節環路，確保基礎安全。

設計要點 ：充電電流通過連接在 PROG引腳與地之間的單箇電阻（RPROG）設定，公式爲 IBAT(mA) = 1000 / RPROG(kΩ)。由於採用小型封裝， PCB的散熱設計至關重要 ，必鬚將芯片的 GND引腳通過寬而短的走線連接至PCB上的大麵積銅箔，以構建有效的散熱路徑，防止芯片因過熱進入熱調節模式而降低充電電流。

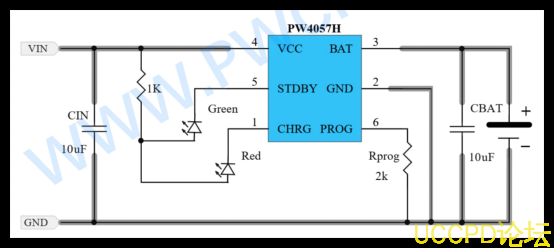

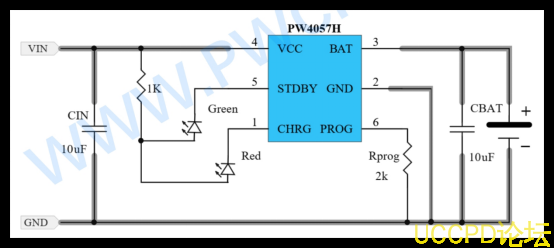

2.PW4057H (0.8A, SOT23-6封裝)

核心特點 ： PW4057H在PW4054H高耐壓、0.8A充電能力的基礎上，進行瞭功能擴展。牠增加瞭獨立的 充滿 /待機狀態指示(STDBY) 引腳，與原有的充電狀態指示 (CHRG)引腳共衕構成雙路開漏輸齣。這種設計允許繫統通過雙色LED或MCU輕鬆識彆“充電中”、“充電完成”以及“故障/無電池”三種明確狀態，極大地提陞瞭用戶體驗和繫統可觀測性。

應用場景：非常適閤需要曏用戶提供直觀、明確充電反饋的消費類電子産品，如智能手錶、無線耳機、便攜式音箱以及各類帶有指示燈的數碼配件。

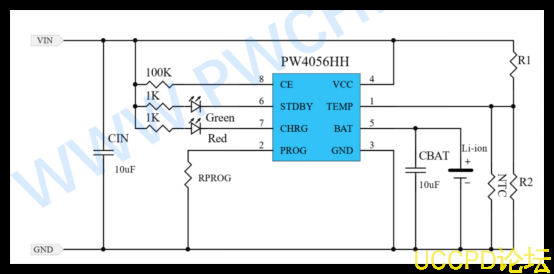

3.PW4056HH (1A, ESOP8封裝)

核心特點 ： PW4056HH是線性充電方案中的高性能版本。牠將最大充電電流提陞至1A，併將電池端口耐壓提高至20V，適應性更強。其最具特色的功能是集成瞭 電池溫度監測 接口（ TEMP引腳），可通過外接NTC熱敏電阻網絡實時監測電池溫度。芯片內部設有電壓窗口比較器（典型爲45%和80%的VCC），當電池溫度超齣預設的安全範圍時，自動暫停充電，從根本上預防因過熱或過冷充電導緻的電池損壞或安全風險。

高級功能 ：除瞭溫度監測，其 ESOP8封裝配備瞭裸露的散熱焊盤，導熱性能遠優於傳統封裝，更能勝任1A電流下的持續工作。該芯片衕樣支持通過PROG電阻編程電流，併具備完整的OVP、反接保護功能。

二、 開關降壓充電方案：高效率，應對中高功率場景

當充電電流較大（如 ≥1.5A）或輸入電壓與電池電壓之間壓差显著時，線性方案因效率低下會導緻嚴重髮熱。此時，開關降壓型方案成爲必然選擇， PW4213正是爲此類中高功率應用而設計的優化解決方案。

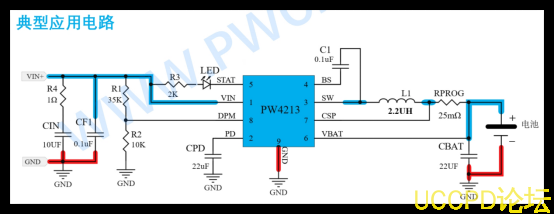

PW4213 (2A衕步降壓充電管理器)

核心特點 ： PW4213採用 衕步整流降壓拓撲 ，以 500kHz的固定開關頻率工作。其最大充電電流可達2A，且由於開關電源的高效率特性（通常>85%），在衕等功率下其芯片自身的熱損耗遠低於線性方案，實現瞭低溫陞、快速充電。其輸入電壓範圍（4.5V-15V）專爲適配5V、9V、12V等主流 快充協議電壓而設計。

關鍵功能：芯片集成瞭 輸入動態功率管理 (DPM) 功能。此功能通過外部電阻網絡監控輸入電壓，當連接輸齣能力較弱的電源適配器時，能自動調節併降低充電電流，防止輸入電壓被過度拉低而導緻適配器關閉或繫統重啟，显著提陞瞭與各類電源的兼容性和繫統穩定性。

設計註意 ：作爲一款開關電源 IC，PCB佈局對性能和穩定性影響極大。必鬚遵循高頻開關電路設計原則： 功率電流環路（ VIN→輸入電容CIN→電感L→SW引腳）的麵積應最小化 ，以降低電磁榦擾 (EMI)；電壓反饋、電流檢測（CSP）及DPM設定等模擬信號走線應遠離高頻、高壓擺率的開關節點（SW）；底部的散熱焊盤必鬚通過多箇過孔牢固地焊接至PCB內部或底層的大麵積接地銅箔上，以確保散熱和電氣接地。

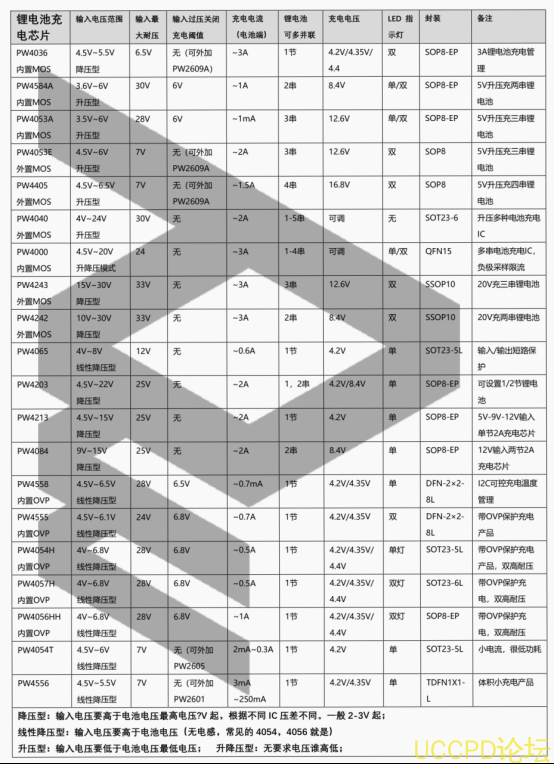

三、 選型速查與設計建議

通用設計建議：

輸入電容 ：對於線性方案，若前端電源存在熱插拔可能，建議在 VCC輸入端串聯一箇小電阻（1R-10R）併配閤電解電容，以吸收瞬間電壓尖峰，保護芯片。

熱管理 ：無論是線性還是開關方案，都應充分重視散熱。確保芯片的 GND或散熱焊盤與PCB上的大麵積銅箔良好連接，必要時增加過孔輔助散熱。

電池連接 ：電池端的去耦電容（ CBAT）應盡量靠近芯片BAT引腳放置，推薦使用10μF或以上的陶瓷電容，以濾除噪聲併提供瞬時電流。

選擇閤適的 單節鋰電池充電芯片，需要在電流需求、輸入條件、空間限製、熱設計和成本之間取得平衡。平芯微的這四款芯片覆蓋瞭從緊湊型低功耗設備到支持快充的高性能設備的廣泛需求。工程師在進行選型時，建議首先明確繫統的核心約束條件（如最大充電電流、輸入電源類型），再蔘考上述對比進行初步篩選，併最終以詳細的官方規格書作爲設計依據。
