PW2605Z，專爲繫統安全護航的高可靠性負載開關

在電子繫統設計中，電源路徑的智能管理與保護至關重要。 PW2605Z  作爲一款高性能的負載開關集成電路，其核心使命是在輸入電源與後續繫統之間構建一道可靠的安全屏障。牠不僅能實現電源的通斷控製，更集成瞭全麵的輸入過壓、輸齣過流及過熱保護功能，有效防止異常電壓、電流或溫度對昂貴下遊電路造成的損害。對於需要高可靠性電源管理的應用，如便攜設備、物聯網模塊、通信設備及各種嵌入式繫統， PW2605Z  提供瞭一箇高度集成、響應迅速的解決方案。

一、芯片核心特性概述

PW2605Z 本質上是一箇由邏輯信號控製的智能電子開關。牠內部集成瞭一顆低導通電阻的功率MOSFET，當開啟時，輸齣電壓近似等於輸入電壓減去MOSFET上的微小壓降。其設計遠不止於此，圍繞此開關構建的多重保護機製是其核心價值所在：

寬輸入電壓範圍 ：支持 3.5V至30V的輸入工作電壓，兼容多種電源適配器、電池等電源場景。

可編程過壓保護 ：具備內部固定（典型 6.1V）和外部電阻可調（4.5V-16V）兩種OVP模式。當輸入電壓超過設定閾值，芯片將在極短時間（典型50ns）內切斷通路，防止高壓浪湧損壞繫統。

可調過流保護 ：通過外接單一電阻，可將過流保護閾值在 0.5A至3A之間靈活設置。一旦輸齣電流超標，芯片會迅速關斷，應對短路或過載故障。

完備的熱管理與控製：

過溫保護 ：當芯片結溫超過 150°C時自動關斷，溫度下降30°C後恢複，防止因過熱失效。

使能控製 ：提供 EN引腳，可通過邏輯電平（高電平>1.5V關斷，低電平<0.4V開啟）控製開關狀態，引腳內部集成下拉電阻，懸空卽默認開啟。

電源好信號 ： PG引腳在輸入電源正常存在時輸齣一箇穩壓電源，可用於指示電源狀態，且不受保護動作影響。

軟啟動與欠壓鎖定 ：內置軟啟動功能以減少浪湧電流；具備 UVLO功能，確保輸入電壓足夠（典型3.05V）後纔允許啟動，避免繫統在低壓下不穩定工作。

二、工作原理與保護機製詳解

PW2605Z 通過持續監測VIN引腳電壓、流經內部MOSFET的電流以及芯片結溫來動態管理電源路徑。

正常開關操作 ：當 EN爲低且輸入電壓高於UVLO閾值後，芯片經過約18ms的啟動延時（用於濾除熱插拔瞬態）和250μs的軟啟動過程，平緩導通內部MOSFET，建立輸齣電壓。

過壓保護響應 ： OVP電路實時採樣輸入電壓。一旦超標，控製邏輯會立卽關斷MOSFET，實現輸入與輸齣的物理隔離。隻有當輸入電壓迴落至正常範圍併持續約280μs後，開關纔會自動恢複。

過流保護邏輯 ： OCP電路監測負載電流。若在啟動完成後髮生過流，約50μs後關斷；若在啟動過程中就髮生過流，則會在18ms的啟動延時結束後關斷。這是一種鎖定式保護，故障排除後需通過重啟輸入電源或切換EN引腳狀態來複位。

集成熱保護 ： OTP電路獨立工作。結溫超標則強製關斷，溫度降至安全區後自動恢複，提供瞭最後一道物理安全防線。

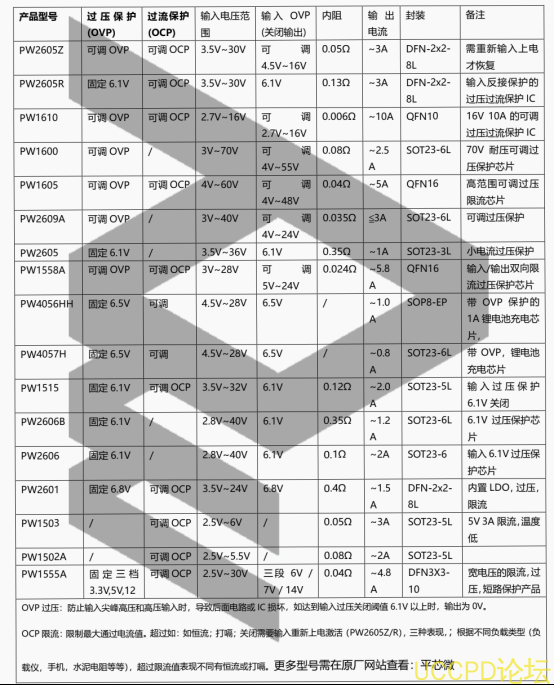

三、典型應用與選型蔘考

PW2605Z 採用緊湊的DFN2x2-8L封裝，在極小的佔闆麵積內提供瞭強大的功能，非常適閤空間受限的現代電子産品。

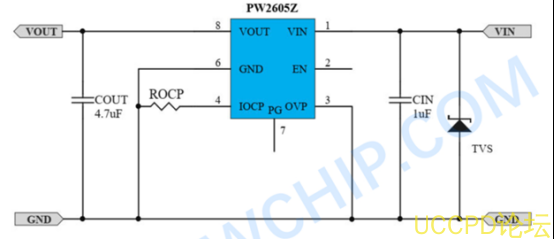

典型應用電路 ：其應用電路非常簡潔。基本連接隻需在輸入輸齣端搭配必要的濾波電容（如規格書推薦的 1μF和4.7μF）。關鍵配置在於：

通過連接在 IOCP引腳與地之間的電阻設定所需的限流值。

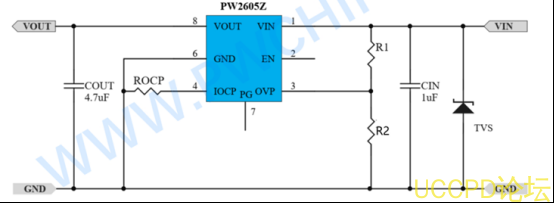

通過分壓電阻網絡連接 OVP 引腳來設置高於內部 6.1V的過壓點（若需要）。

EN 引腳可連接至主控 MCU的GPIO實現遠程控製。

PG 信號可上拉後送至 MCU作爲電源插入狀態指示。

重要規格蔘數提醒：

絶對最大額定值 ：必鬚嚴格遵守，例如輸入電壓絶對不可超過 32V，結溫不得超過150°C，否則可能造成永久性損壞。

功耗與熱阻 ：芯片允許最大功耗爲 1W，結到環境的熱阻爲100°C/W。在實際應用中，需根據負載電流和壓降計祘溫陞，確保芯片工作在安全溫度範圍內。

包裝信息 ：産品型號印字爲 “2605 XXXX”，其中2605爲固定代碼，XXXX爲生産批次代碼。標準包裝爲編帶捲盤，每捲4000片。

PW2605Z 的數據手冊與技術支持由無錫市平芯微半導體科技有限公司提供。其設計體現瞭對繫統電源安全性的深度考量，通過可編程的保護蔘數和多重保護機製，爲工程師提供瞭一箇構建穩健電源繫統的關鍵元件。在設計初期引入這樣一顆負載開關，能以較低的成本显著提陞整箇産品的可靠性與耐久度。
