三節串聯鋰電池保護芯片IC-11.1V電池組方案，電路圖+PCB和BOM免費領

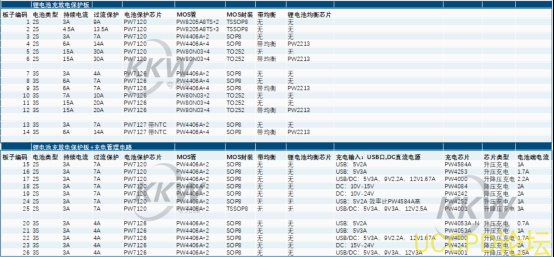

鋰電池保護闆3 串 産品繫列介紹+ 充電電路二閤一

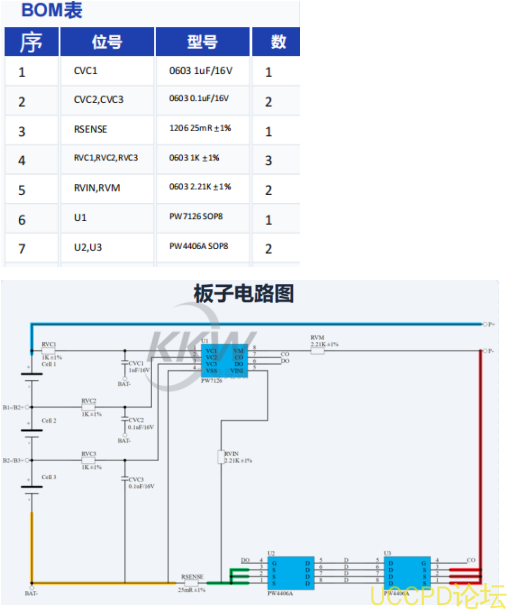

3S 保護闆 — 闆子編碼 7

過流電流 : 4A

電池類型 3S 持續電流 3A 保護芯片 PW7126 MOS 管 PW4406A*2

MOS 封裝 SOP8 帶均衡 無 均衡芯片 無 闆子編碼 7

主芯片介紹

PW7126 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。

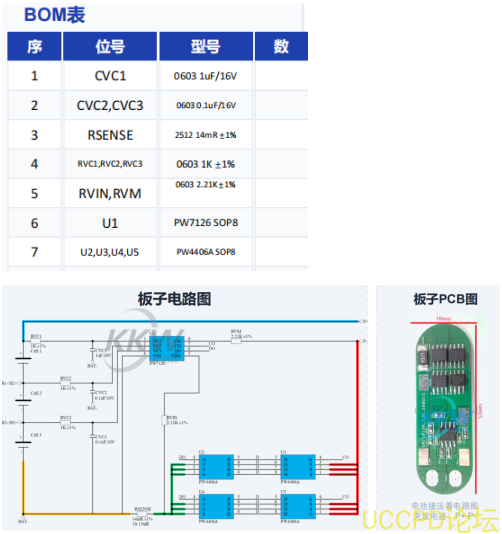

3S 保護闆 — 闆子編碼 8

過流電流 : 7A

電池類型 3S 持續電流 6A 保護芯片 PW7126 MOS 管 PW4406A*4

MOS 封裝 SOP8 帶均衡 無 均衡芯片 無 闆子編碼 8

主芯片介紹

PW7126 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。

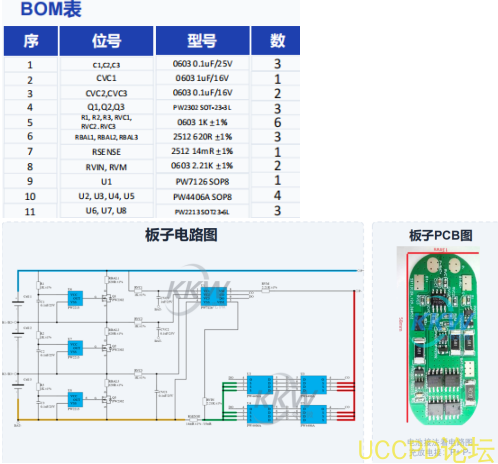

3S 保護闆 — 闆子編碼 9

過流電流 : 7A

電池類型 3S 持續電流 6A 保護芯片 PW7126 MOS 管 PW4406A*4

MOS 封裝 SOP8 帶均衡 帶均衡 均衡芯片 PW2213 闆子編碼 9

主芯片介紹

PW7126 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。

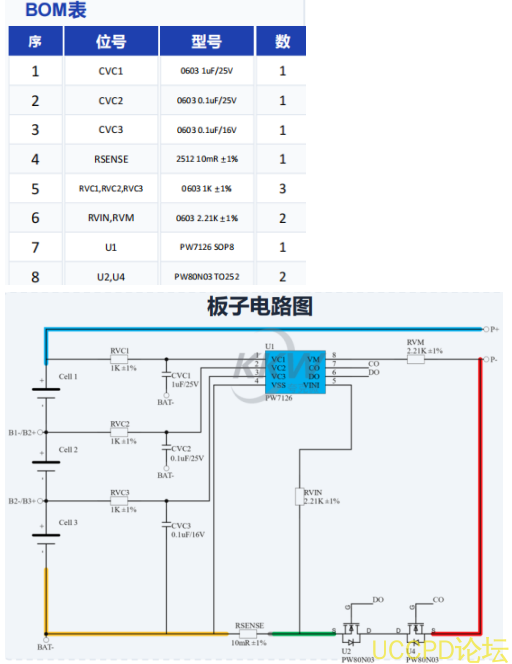

3S 保護闆 — 闆子編碼 10

過流電流 : 10A

電池類型 3S 持續電流 7A 保護芯片 PW7126 MOS 管 PW80N03*2

MOS 封裝 TO252 帶均衡 無 均衡芯片 無 闆子編碼 10

主芯片介紹

PW7126 是一款專用於3節鋰電池的保護芯片，集成過充、過放、過流及短路保護，支持高精度電壓檢測。
