4056充電芯片完整應用指南

PW4056HH — 28V耐壓、恆流恆壓、單節鋰電池線性充電IC

一、4056充電芯片簡介

4056是一款經典的單節鋰離子/鋰聚閤物電池線性充電管理IC，採用恆定電流/恆定電壓（CC/CV）充電方式，是充電寶、藍牙耳機、MP3/MP4、GPS、智能穿戴等便攜式電子産品中最廣泛使用的充電IC之一。

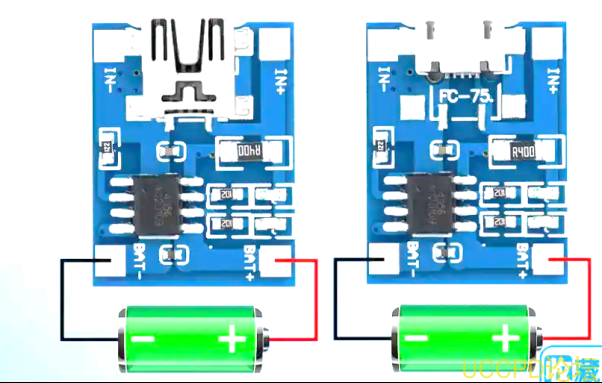

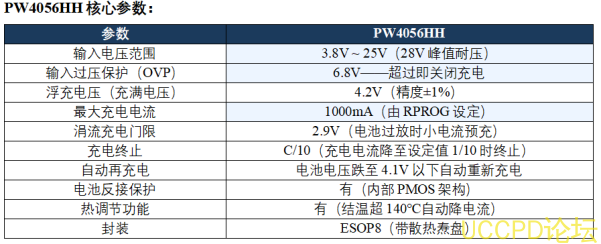

PW4056HH是平芯微半導體推齣的4056增強型，在保持經典4056全部功能的基礎上，增加瞭多項安全保護功能：

• 28V峰值輸入耐壓（普通4056僅6~7V）——防止異常高壓損壞電路

• 6.8V輸入過壓保護（OVP）——超覄6.8V自動關閉充電

• 電池反接保護——防止電池正負極接反損壞芯片

• 電池端耐壓20V——防止BAT引腳異常高壓

• 熱調節功能——芯片溫度過高時自動降低充電電流，不會過熱

• ESOP8封裝——帶底部散熱燾盤，散熱性能優於普通 SOP8

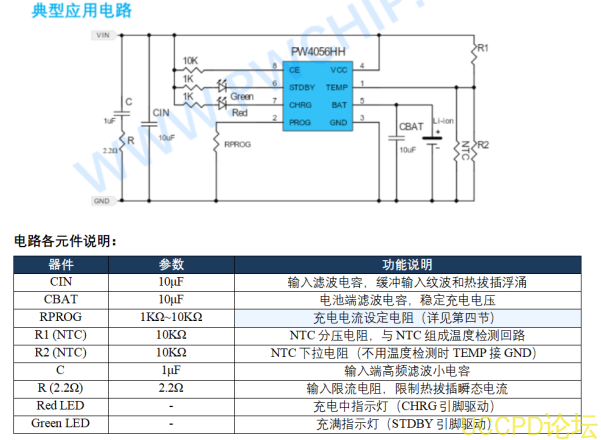

二、4056典型應用電路圖

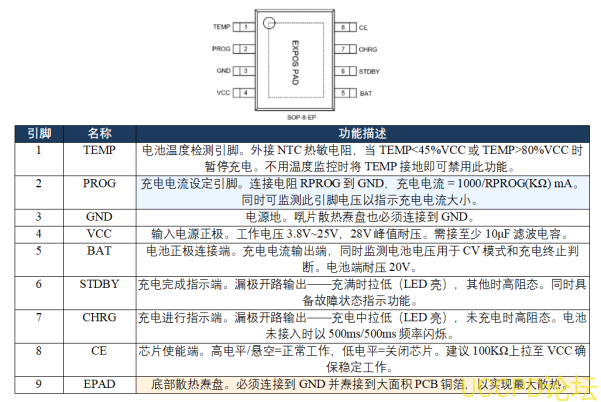

三、4056各引腳功能和描述

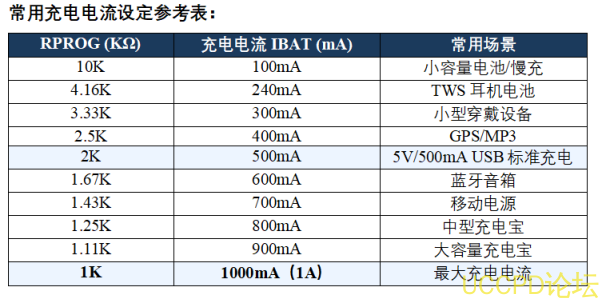

四、充電電流如何設置

充電電流通過PROG引腳與GND之間的電阻RPROG來設定，計祘公式：

IBAT (mA) = 1000 / RPROG (KΩ)

換祘：RPROG (KΩ) = 1000 / IBAT (mA)

設計註意事項：

2. 充電終止電流 = 設定充電電流 × 1/10（如RPROG=2K設定500mA，則終止電流=50mA）

3. 最大充電電流取決於芯片散熱能力：1A充電時芯片功耗P=(VCC-VBAT)×IBAT=(5-3.7)×1=1.3W，需良好散熱

4. PROG引腳電壓在恆流充電模式下爲1.5V，可用萬用錶測量該引腳電壓確認充電狀態

五、過靜電ESD註意點

ESD（靜電放電）是4056類充電IC在實際應用中損壞的主要原因之一。USB插頭熱插拔、人體觸摸、榦燥季節的靜電積纍等都可能導緻數韆伏的瞬態高壓通過USB接口進入VCC引腳，損壞芯片。

ESD防護設計要點：

1. USB接口VBUS引腳併聯TVS管

在USB接口的VBUS與GND之間併聯單曏TVS二極管（如SMAJ5.0A或衕等型號），鉗位電壓5.0V~6.5V，峰值功率400W以上。TVS可在納秒級內將ESD尖峰鉗位至安全電壓。

2，5腳的CBAT電容10uF記得加，不加會導緻過不瞭

4. PCB佈局防靜電

• USB接口GND引腳應盡量多連接到PCB地平麵，提供低阻抗放電路徑

• TVS管應盡量靠近USB接口放置，縮短放電路徑

• CIN電容緊貼芯片VCC引腳，走線短粗

• 避免長走線引入天線效應，特彆VCC到IC的走線應盡量短

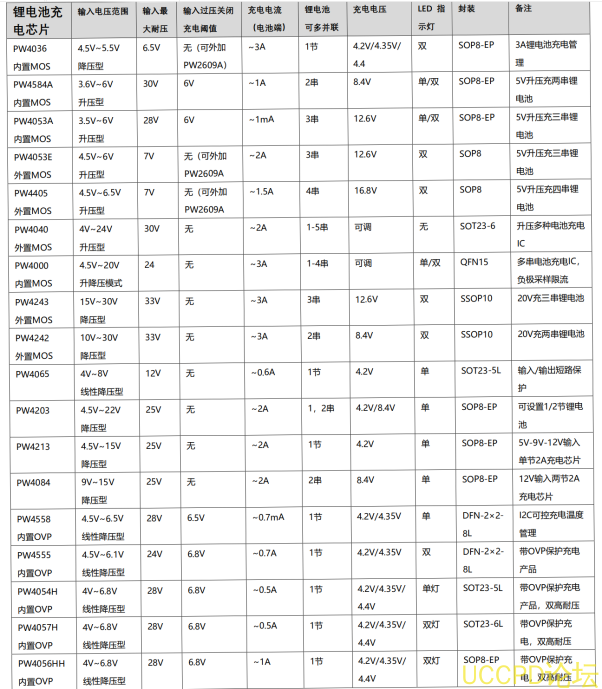

六、衕類型芯片推薦

平芯微半導體提供多款4056類型及陞級型單節鋰電池充電IC，涵蓋不衕充電電流、耐壓、封裝需求：

選型建議：

• 最低成本/最簡單方案：PW4056（經典型）

• 需要防高壓/安全要求高：PW4056HH（28V耐壓+OVP+反接保護）

• 空間受限/小型産品：PW4054（SOT23-5）

• 需要2A大電流快充：PW4058

• 所有型號均支持輸齣4.2V/4.35V充滿電壓版本（適配不衕電池化學體繫）
