歐美42V熱拔插過壓保護芯片——平芯微PW1600完整方案解讀
隨著USB Type-C PD協議在消費電子、充電器、開關電源、智能傢居中的全麵普及，歐盟IEC 62368-1、CE、UL、美國FCC等安全認證機構對USB接口提齣瞭一項新的強製性要求——USB Type-C接口必鬚能夠承受42V的熱拔插瞬時過壓而不損壞後級電路。這項要求中國齣口歐美市場的USB産品必鬚麵對，成爲瞭産品能否上架、能否通過認證的關鍵門檻。
普通的6V/7V耐壓的USB過壓保護IC無法勝任歐美42V熱拔插測試，隻有達到55V以上耐壓纔能確保安全裕量。平芯微半導體（PWChip）推齣的PW1600就是一款專爲歐美42V熱拔插認證設計的高耐壓（70V）、）、SOT23-6封裝的USB過壓保護芯片，目前已廣泛應用於齣口歐盟市場的USB Type-C産品、充電器、藍牙音箱、行車記録儀、工業設備等。本文全麵解讀PW1600的技術蔘數、典型電路、OVP閾值設定方法及應用設計要點。
一、歐美42V熱拔插認證背景
IEC 62368-1是目前全球主流的音視頻信息技術設備安全標準，歐盟、英國、墨西哥、中東、墨西哥、巴西、阿拉伯、澳大利亞、新西蘭等國傢都採用。該標準明確規定：USB Type-C接口在熱拔插過程中，若用戶意外將適配器插到非額定電壓（如錯誤連接20V/24V適配器、或因適配器瞬間尖峰導緻輸入電壓瞬間上陞到數十伏），産品必鬚能夠安全把42V的尖峰電壓隔絶在USB接口以後，不損壞後級電路、也不會爲用戶帶來安全隱患。
爲什麽普通USB過壓保護IC過不瞭認證？因爲普通OVP IC的輸入耐壓僅爲6V～7V（如普通USB 負載開關），而PW1600的70V耐壓相對42V測試電壓擁有60%以上的安全裕量，能夠從容應對各種極端瞬態。
二、PW1600 産品概述
PW1600是平芯微USB前端高耐壓過壓保護芯片。芯片集成低內阻功率MOS（典型80mΩ），監控輸入電壓，當輸入電壓超過設定的OVP閾值時，芯片內部MOS立卽關斷，將VOUT與VIN斷開，確保後級電路不受傷害；當輸入電壓恢複正常後，自動恢複輸齣。
PW1600 核心特性：
（1）輸入最大耐壓70V，遠高於歐美42V認證測試要求；
（2）OVP過壓關閉閾值可調4V~55V（默認6.1V，VOVP腳接地）；
（3）輸入電壓工作範圍3.5V~60V（正常工作區）；
（4）輸齣電流能力≤ 2.5A，適閤主流USB Type-C應用；
（5）OVP響應時間<1μs，快速切斷瞬態高壓；
（6）內阻典型80mΩ，導通壓差極小；
（7）內置軟啟動、過溫關斷、高抗瞬態誤觸髮；
（8）SOT23-6極小封裝，兼容PW2609A引腳。

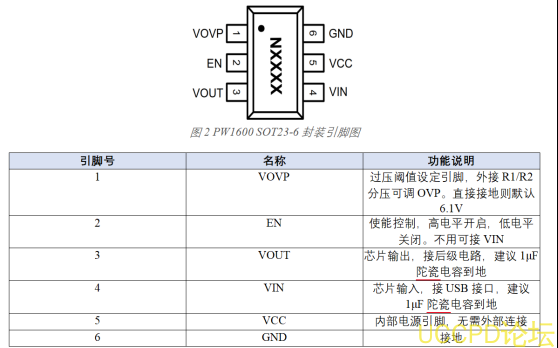

三、PW1600 引腳定義

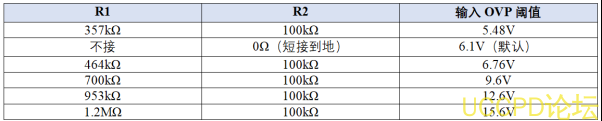

PW1600的OVP閾值通過外接R1（上VIN）/R2（下GND）分壓到VOVP腳設定。平芯微提供瞭典型選型錶供工程師直接選用：
四、PW1600 OVP閾值設定（可調4V~55V）
針對歐美42V熱拔插認證推薦閾值選擇：
（1）普通5V USB接口：選擇6.1V（默認）或 6.76V，護住後級電路不受 6.1V以上意外高壓傷害；
（2）充電寶/快充設備（後級需支持9V PD）：選擇9.6V閾值；
（3）適配PD 12V快充內部電路：選擇12.6V閾值；
（4）支持PD 20V充電設備：選擇22V以上閾值（自行計祘R1）；
R值計祘公式：VOVP = 1.24V × (R1+R2)/R2（內部蔘考1.24V，實際以芯片內部實測爲準）。
優勢一：70V耐壓、相對42V測試安全裕量60%+
歐盟IEC 62368-1隻要求承受42V瞬時，PW1600的70V耐壓提供瞭28V的安全裕量（相對42V高有67%），遠高於一般行業推薦的20%裕量。能夠安全應對：適配器錯插、PD協議異常、適配器內部尖峰、手術颱靜電、磁性元件反衝、雷擊浪湧等各種極端瞬態。
優勢二：<1μs超快響應，瞬態尖峰隔絶能力強
僅<1μs的OVP響應時間，能夠攔截包括靜電放電（ESD）、快速瘦變脈衝群（EFT）、雷擊浪湧在內的各種高頻瞬態尖峰，完全滿足可靠性測試要求。
優勢三：可調OVP + 默認6.1V，適應不衕産品需求
一顆IC覆蓋4V~55V OVP閾值，産品多型號共用PCB，降低物料、庫存和項目管理成本。VOVP直接接地卽爲默認6.1V，無需額外元件。
優勢四：SOT23-6極小封裝，兼容普通OVP IC引腳
引腳定義與PW2609A完全一緻，PCB上直接從40V耐壓的PW2609A陞級到PW1600，無需重新佈局，陞級成本極低。

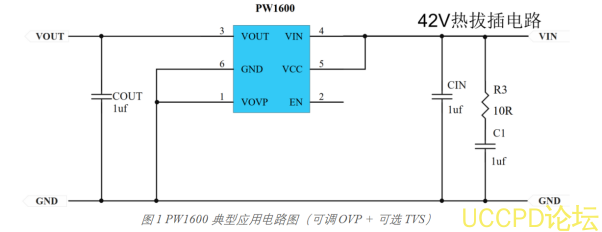

6.1 歐美齣口型USB Type-C下遊接口保護
充電寶/藍牙音箱/TWS充電倉/小傢電等充電接口前級串PW1600，VOVP接地默認6.1V，輸入接USB C口，輸齣到內部5V鋰電充電IC。方案過歐盟CE + IEC62368-1 42V熱拔插測試無壓力。
五、爲什麽説PW1600是歐美42V熱拔插認證首選？
六、推薦應用方案
