兩節串聯鋰電池充電管理芯片模塊方案

PW4584A · PW4252 · PW4253 · PW4000 四款方案完整實測報告

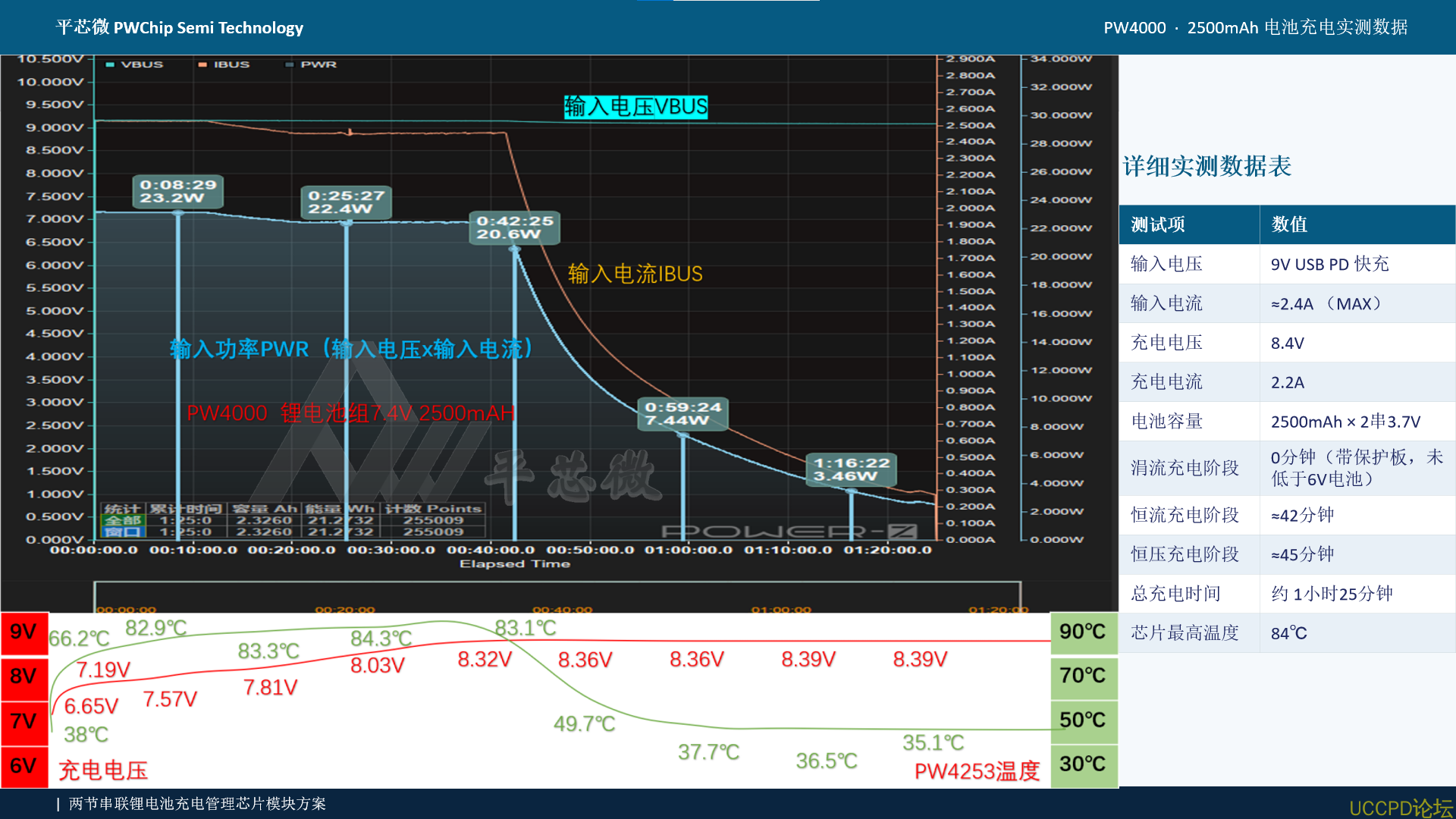

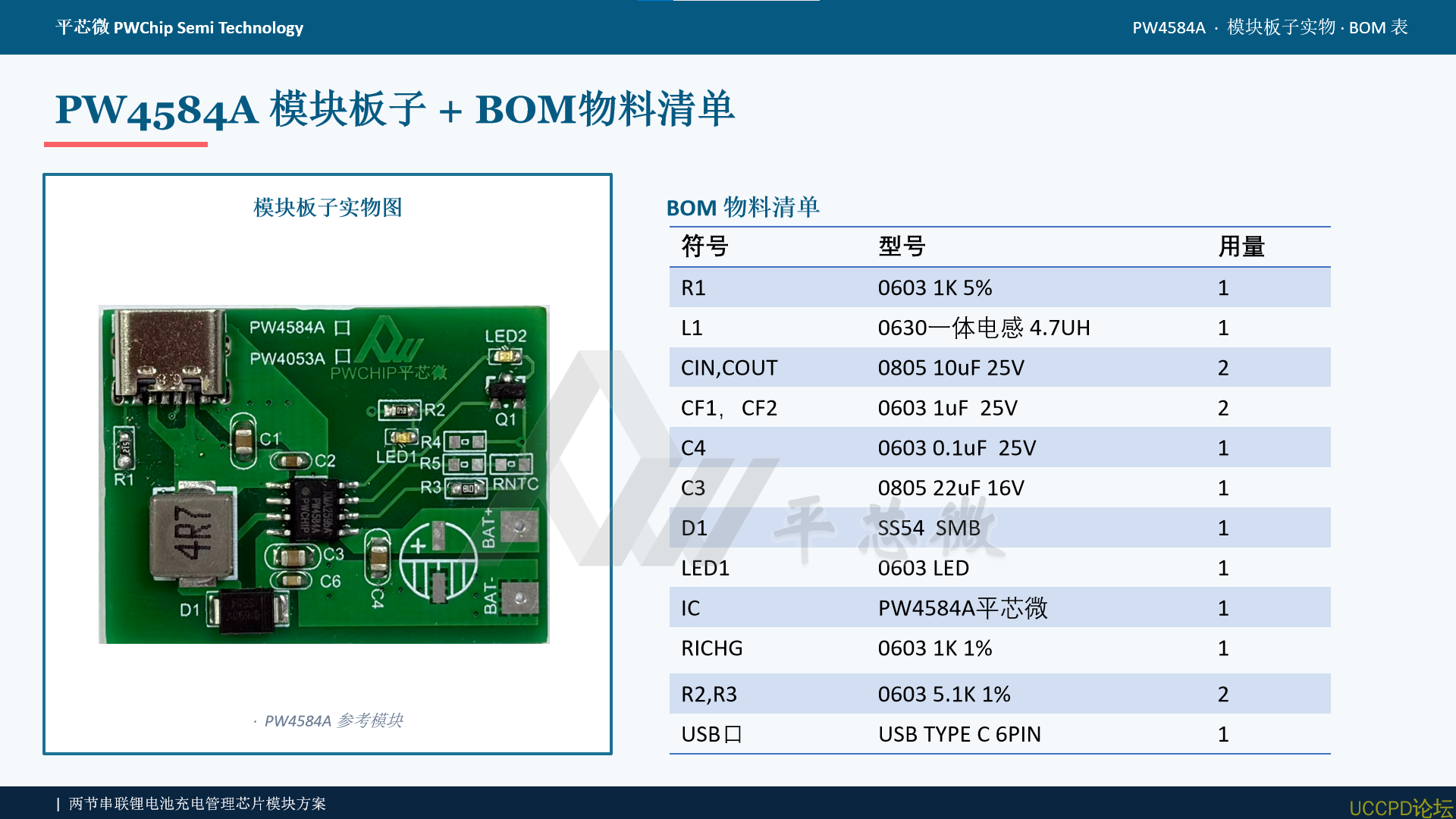

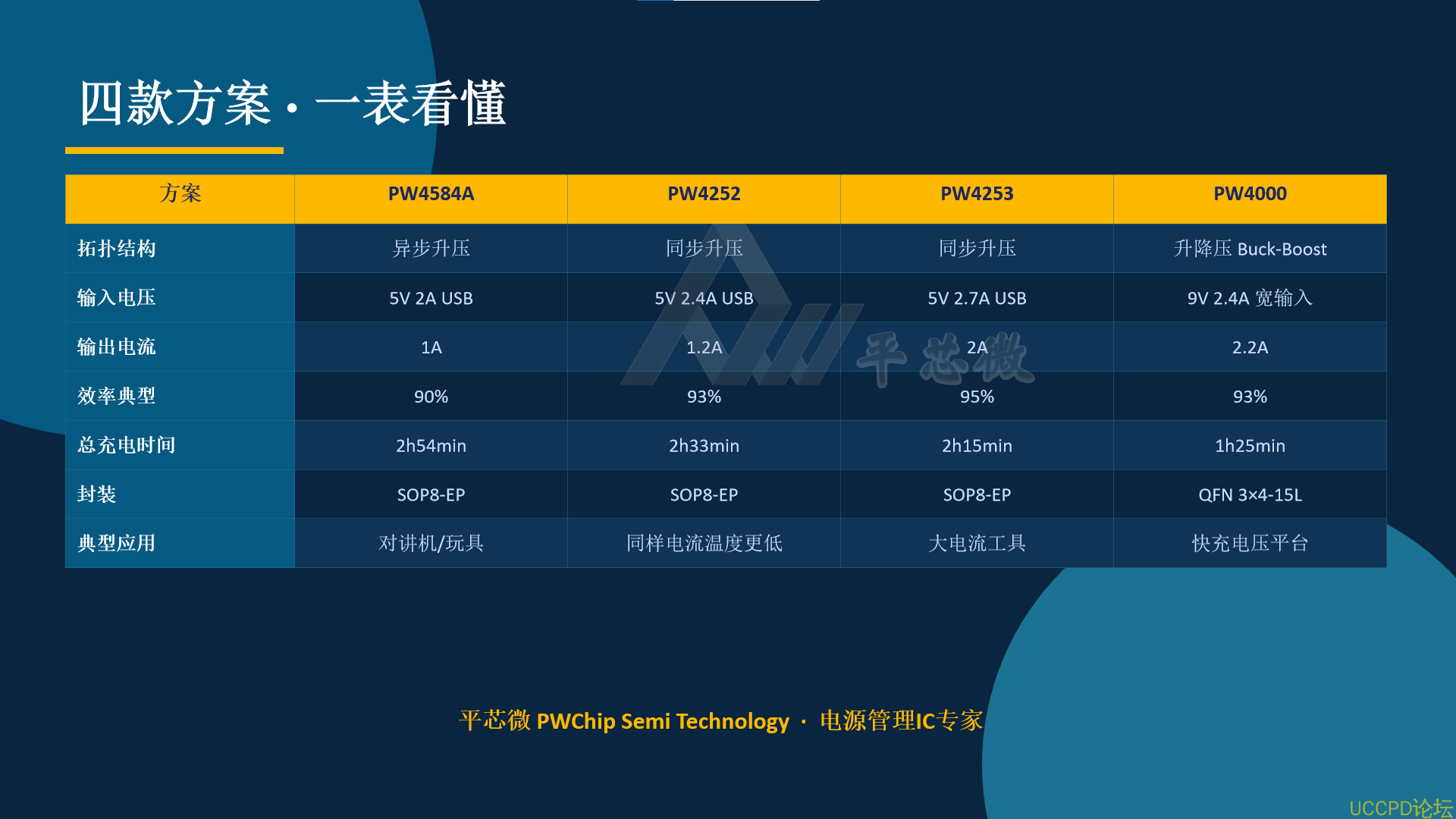

2500mAh 電池充電實測數據·闆子實物· BOM 錶·典型電路

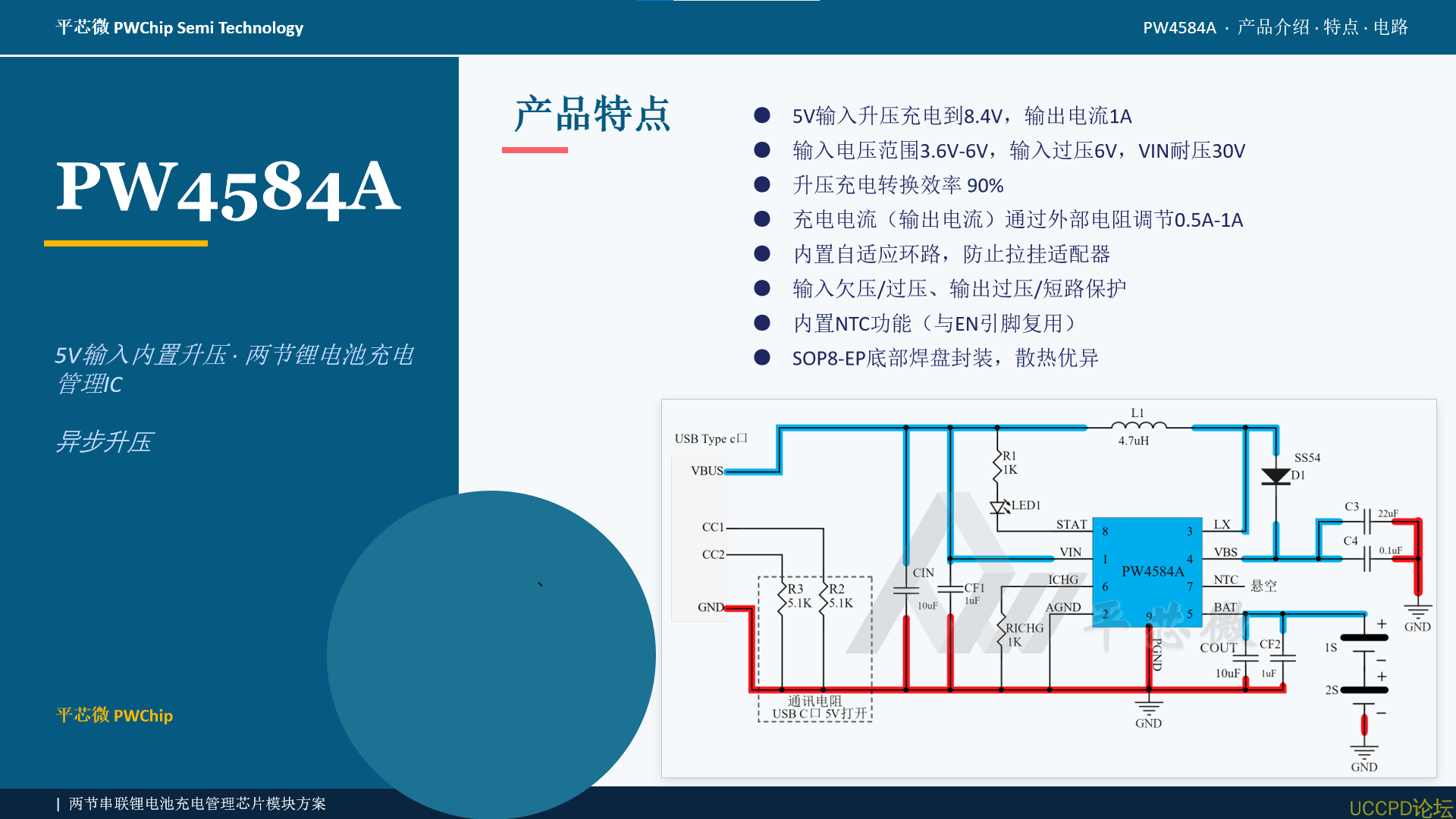

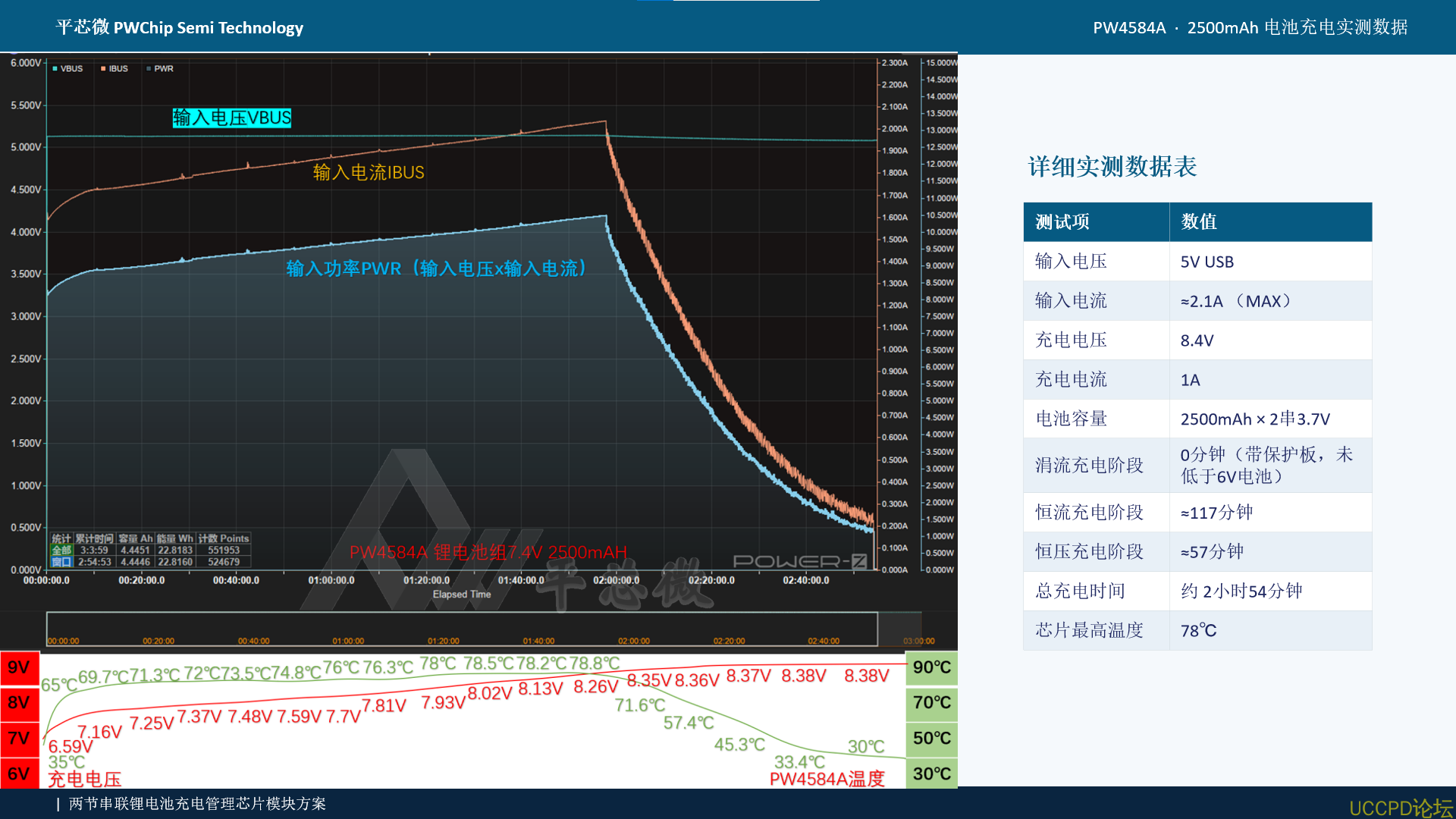

PW4584A      PW4584A ·産品介紹·特點·電路

5V 輸入內置陞壓·兩節鋰電池充電管理 IC 異步陞壓

産品特點

5V 輸入陞壓充電到 8.4V ，輸齣電流 1A

輸入電壓範圍 3.6V-6V ，輸入過壓 6V ， VIN 耐壓 30V

陞壓充電轉換效率 90%

充電電流（輸齣電流）通過外部電阻調節 0.5A-1A

內置自適應環路，防止拉掛適配器

輸入欠壓 / 過壓、輸齣過壓 / 短路保護

內置 NTC 功能（與 EN 引腳複用）

SOP8-EP 底部焊盤封裝，散熱優異

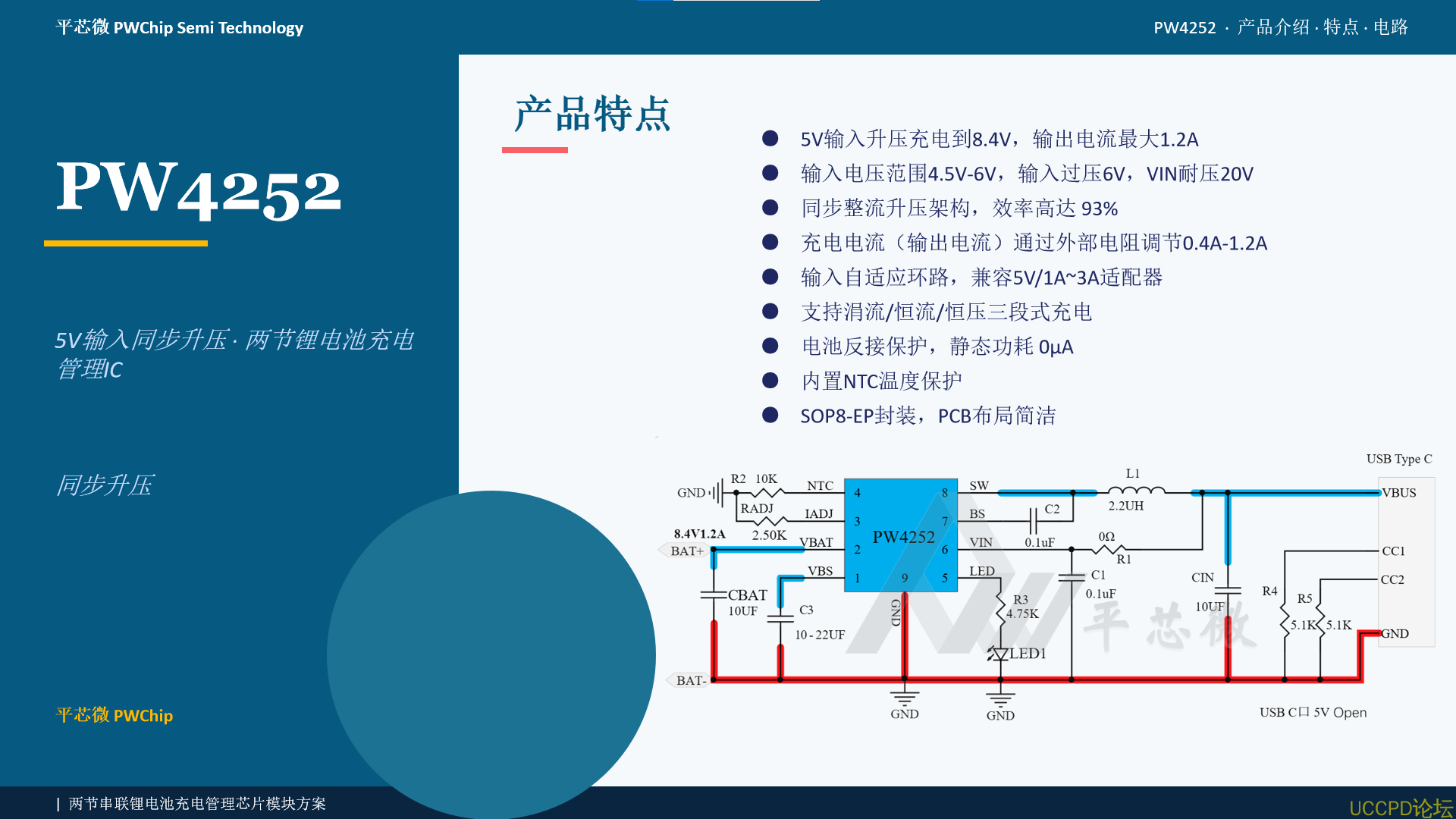

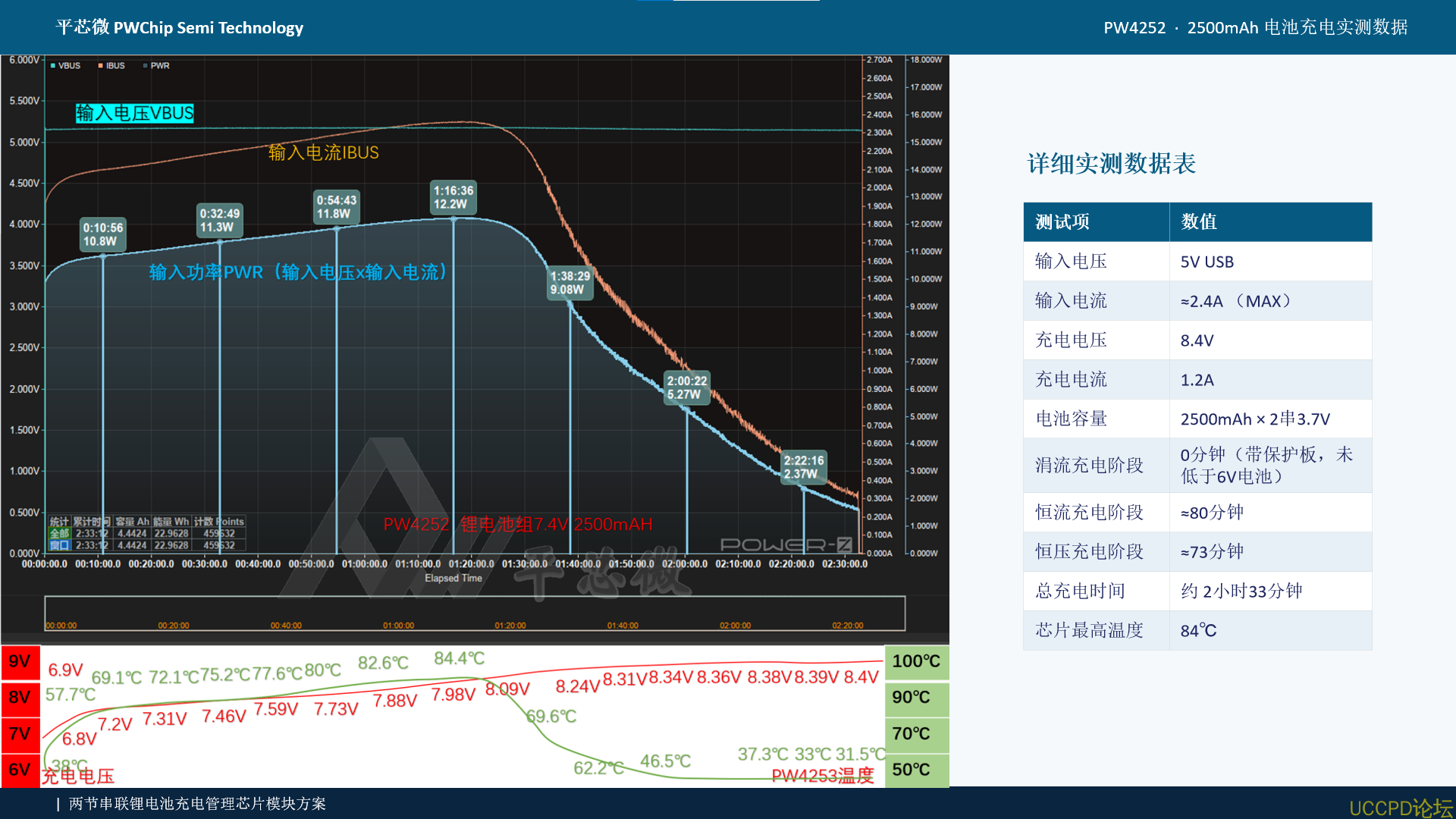

PW4252     PW4252 ·産品介紹·特點·電路

5V 輸入衕步陞壓·兩節鋰電池充電管理 IC 衕步陞壓

産品特點

5V 輸入陞壓充電到 8.4V ，輸齣電流最大 1.2A

輸入電壓範圍 4.5V-6V ，輸入過壓 6V ， VIN 耐壓 20V

衕步整流陞壓架構，效率高達 93%

充電電流（輸齣電流）通過外部電阻調節 0.4A-1.2A

輸入自適應環路，兼容 5V/1A~3A 適配器

支持涓流 / 恆流 / 恆壓三段式充電

電池反接保護，靜態功耗 0 μ A

內置 NTC 溫度保護

SOP8-EP 封裝， PCB 佈局簡潔

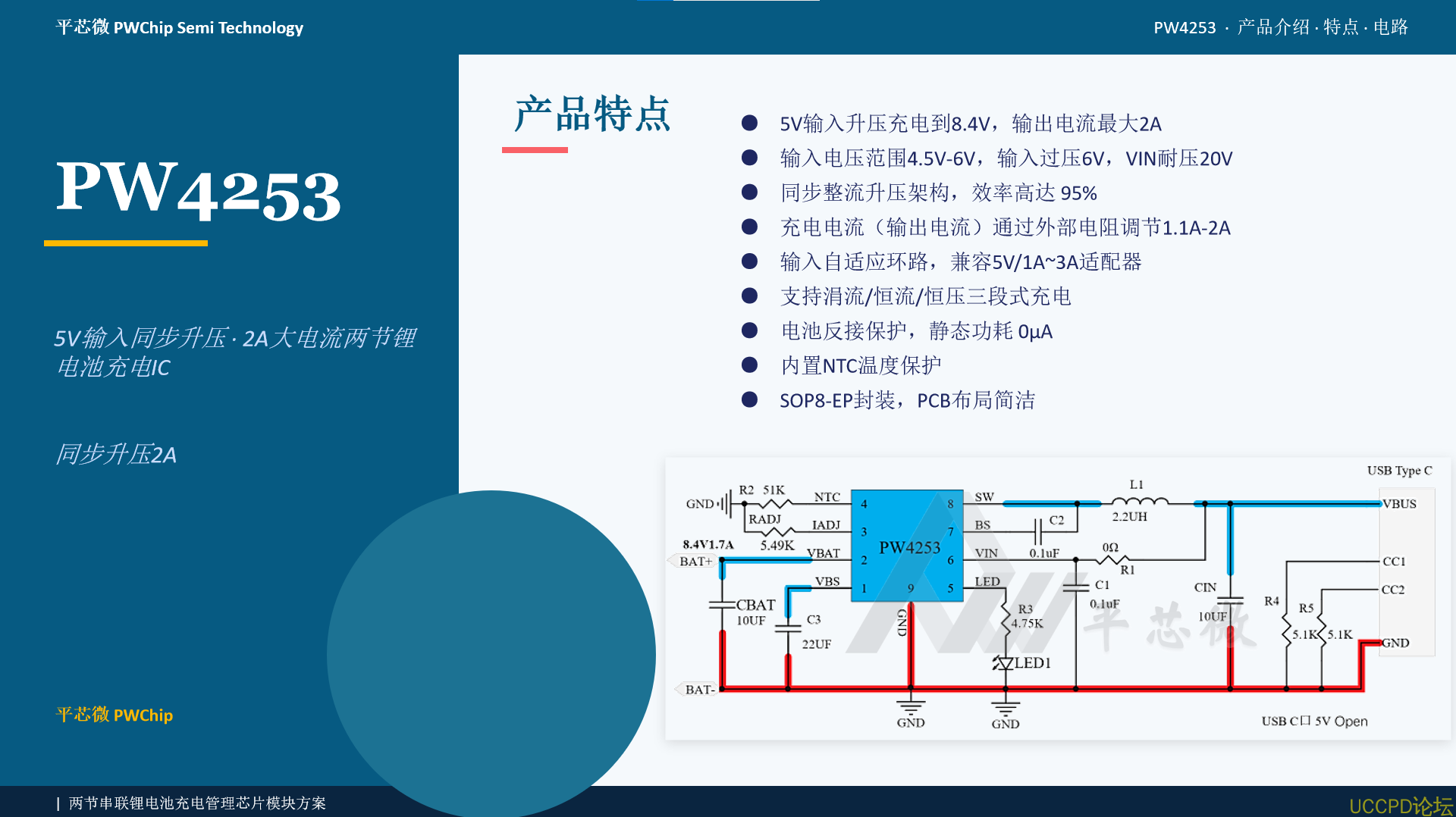

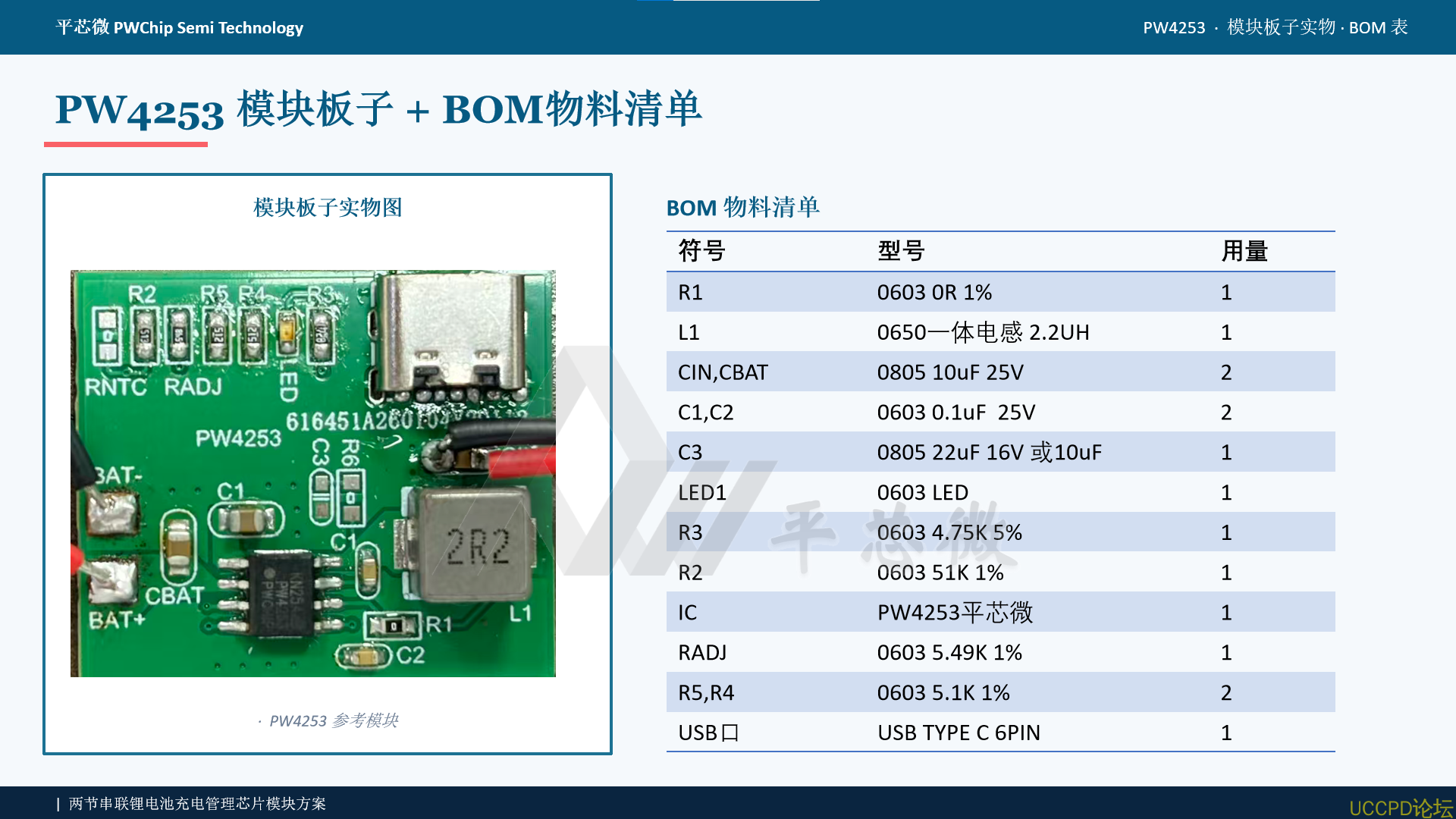

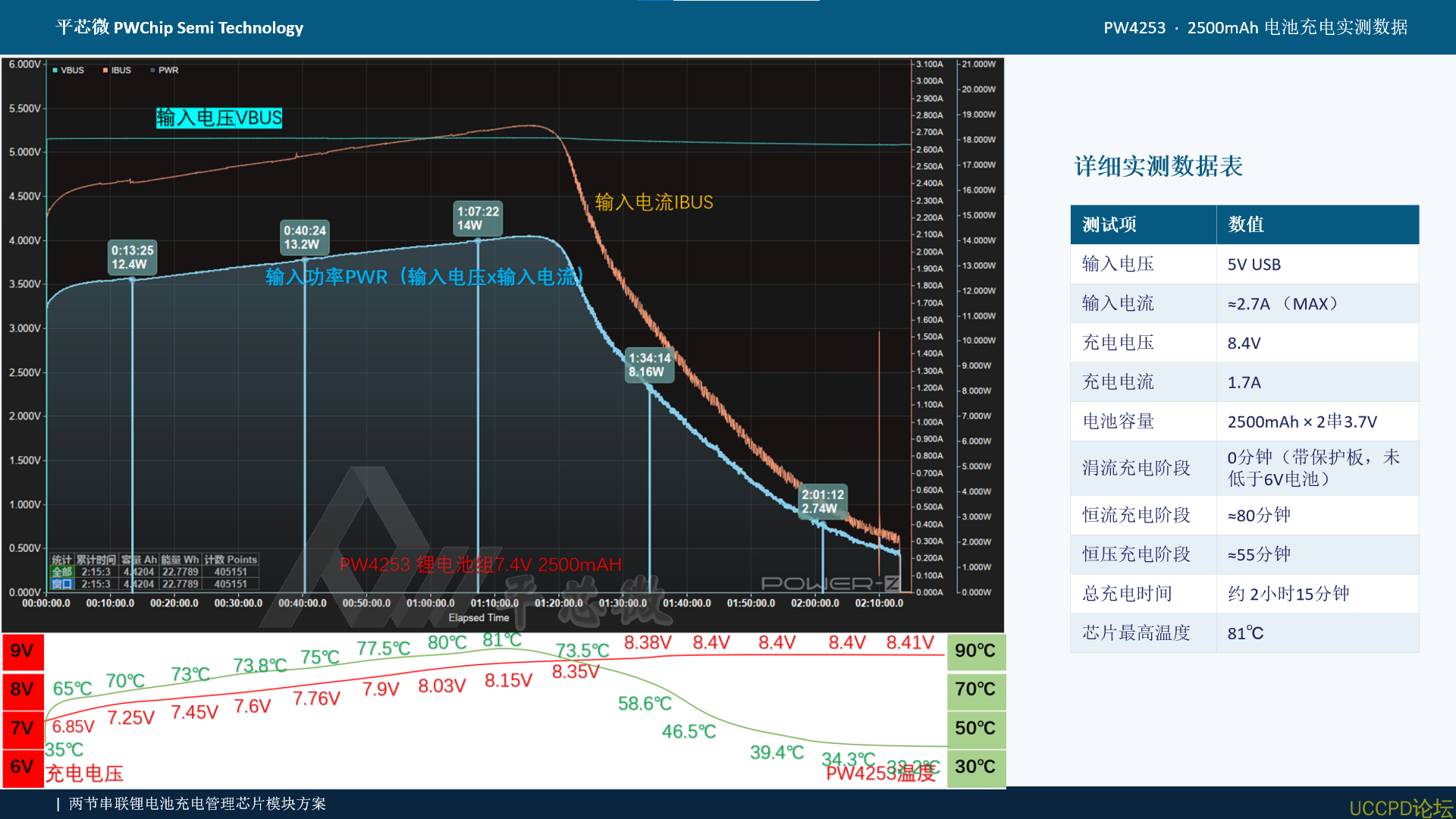

PW4253     PW4253 ·産品介紹·特點·電路

5V 輸入衕步陞壓 · 2A 大電流兩節鋰電池充電 IC

産品特點

5V 輸入陞壓充電到 8.4V ，輸齣電流最大 2A

輸入電壓範圍4.5V-6V ，輸入過壓 6V ， VIN 耐壓 20V

衕步整流陞壓架構，效率高達 95%

充電電流（輸齣電流）通過外部電阻調節1.1A-2A

輸入自適應環路，兼容5V/1A~3A 適配器

支持涓流/ 恆流 / 恆壓三段式充電

電池反接保護，靜態功耗 0μA

內置NTC 溫度保護

SOP8-EP 封裝， PCB 佈局簡潔

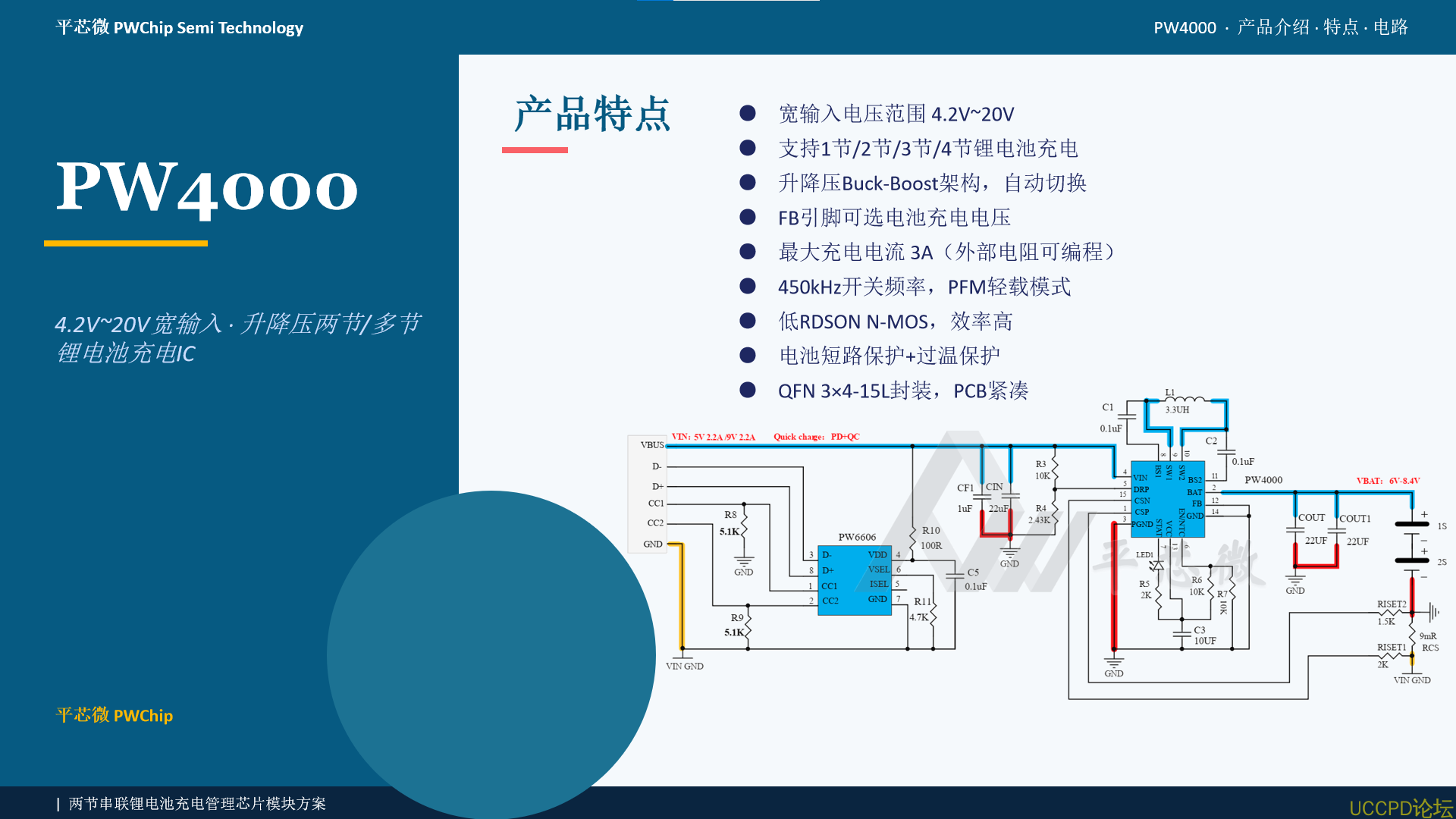

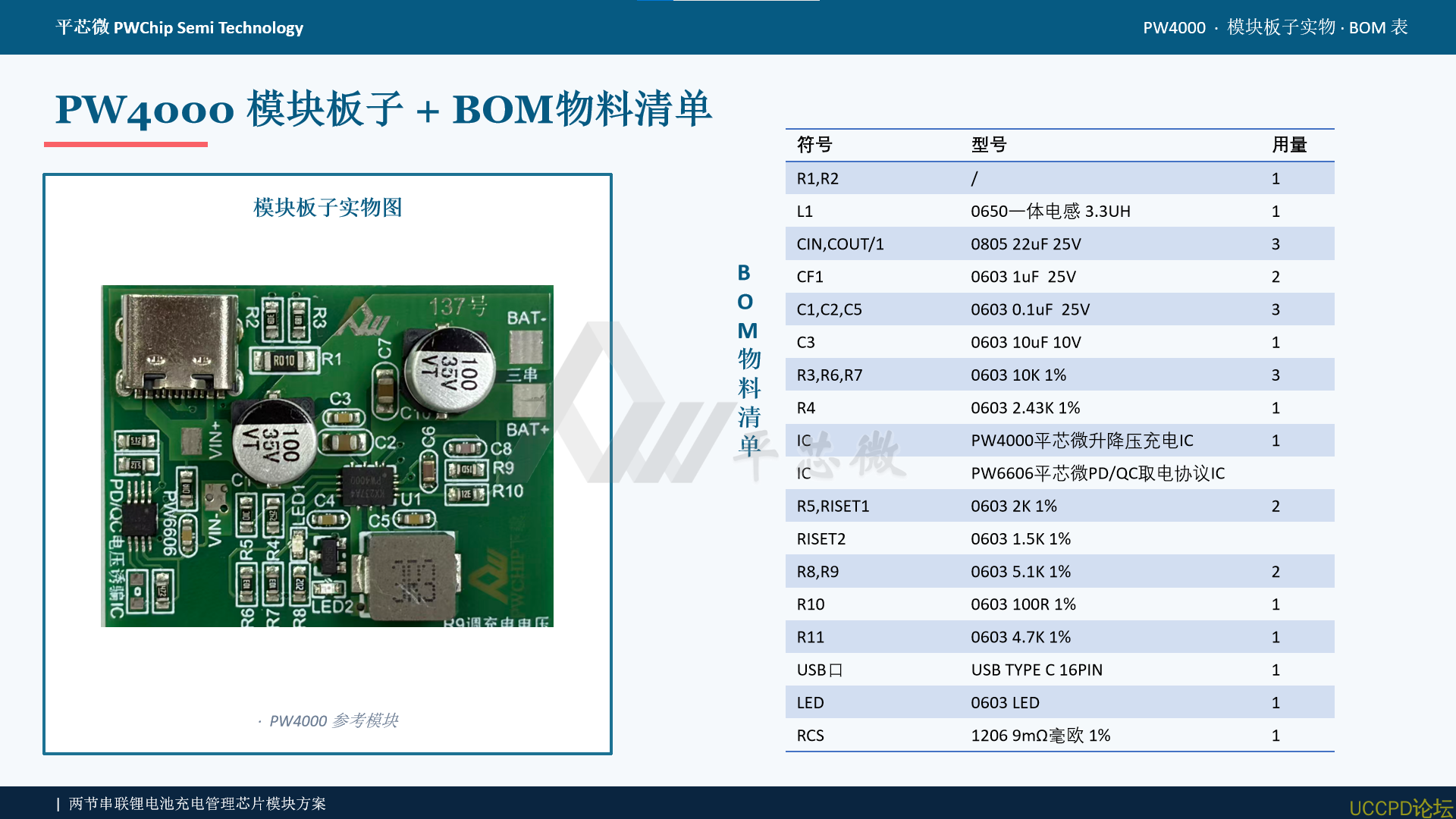

PW4000     PW4000 ·産品介紹·特點·電路

4.2V~20V 寬輸入·陞降壓兩節 / 多節鋰電池充電 IC

産品特點

寬輸入電壓範圍 4.2V~20V

支持 1 節 /2 節 /3 節 /4 節鋰電池充電

陞降壓 Buck-Boost 架構，自動切換

FB 引腳可選電池充電電壓

最大充電電流 3A （外部電阻可編程）

450kHz 開關頻率， PFM 輕載模式

低 RDSON N-MOS ，效率高

電池短路保護 + 過溫保護

QFN 3 × 4-15L 封裝， PCB 緊湊
