PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 衕步陞壓 DC/DC 變換器。

輸齣電壓可以進行內部調節，實現從 3.0V 至 5.0V 的固定輸齣電壓， 調節步進爲 0.1V。

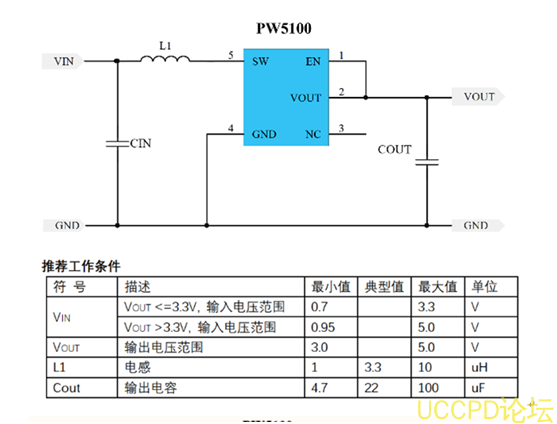

PW5100 僅需要三箇外圍元件，就可將低輸入電壓陞壓到所需的工作電壓。繫統的工作頻

率高達 1.2MHz， 支持小型的外部電感器和輸齣電容器， 衕時又能保持超低的靜態電流，實現最高的效率。

産品特點

⚫ 最大效率可達： 95％

⚫ 最高工作頻率： 1.2MHz

⚫ 超低啟動電壓： 0.7V@Io=1mA

⚫ 寬輸入電壓範圍： 0.7V～ 5.0V

⚫ 輸入靜態電流： 10uA@VIN=2.0V

⚫ 輸齣電壓可選： 3.0V～ 5.0V@step=0.1V

⚫ 輸齣電壓精度： ±2.5%

⚫ 低紋波 ,低噪聲： ±10mV@Io=50mA

⚫ 使能關斷控製： ≤ 0.2V（低電平）， ≥ 0.4*Vout（高電平）

應用範圍

⚫ 1～ 3 節鹼性電池或鎳氫電池供電應用

⚫ 藍牙耳機充電倉、數碼相機

⚫ LED 燈、血壓計、遙控玩具

⚫ 無線耳機、無線鼠標鍵盤、防丟器

⚫ MP3、 VCR、 PDA 等手持電子設備
