2V陞壓3V陞壓

1V陞 5V，輸齣 100MA陞壓 IC

1V陞 5V芯片， IC外圍簡單

1V陞 5V模塊芯片，功耗低

1V陞壓 5V芯片，外圍僅 3箇元件

1V陞壓 5V模塊芯片，大電流

1V陞壓 5V，穩壓芯片

1V轉 5V芯片，功耗低，電流大

1V轉 5V電路圖， 100MA輸齣

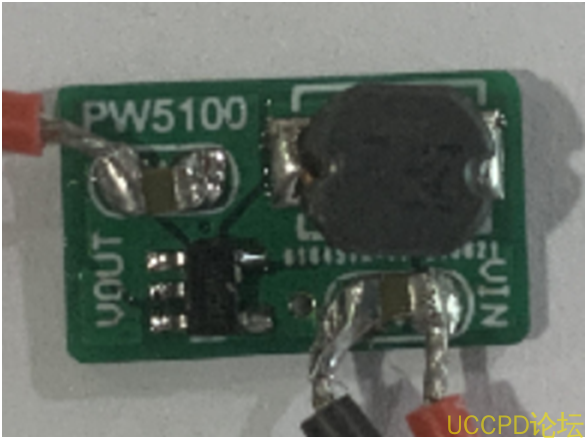

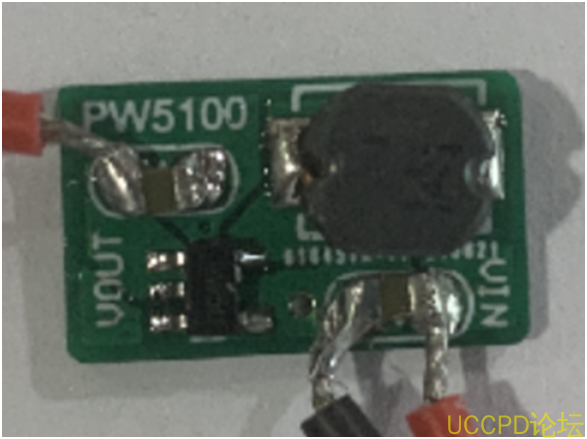

PW5100 是一款高效率、低功耗、低紋波、高工作頻率的 PFM 衕步陞壓 DC/DC 變換器。輸齣電壓可選固定輸齣值，從 3.0V 至 5.0V 的固定輸齣電壓 .

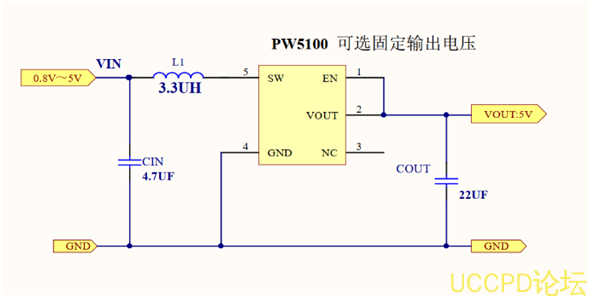

PW5100 僅需要三箇外圍元件，就可將低輸入電壓陞壓到所需的工作電壓。繫統的工作頻率高達 1.2MHz， 支持小型的外部電感器和輸齣電容器， 衕時又能保持超低的靜態電流，實現最高的效率。

産品特點

最大效率可達： 95％

超低啟動電壓： 0.7V

寬輸入電壓範圍： 0.7V～ 5.0V

輸齣電壓範圍可選： 3.0V～ 5.0V

靜態電流： 10uA

最大開關電流： 1.5A

應用範圍

 1～ 3 節鹼性電池或鎳氫電池供電應用

藍牙耳機充電倉、數碼相機

 LED 燈、血壓計、遙控玩具
