5V轉1.8V穩壓芯片可達3A
- 2020-11-17 11:27:00
- 誇剋微 原創
- 1987
5V轉 1.8V穩壓芯片， 3.7V轉 1.8V穩壓芯片， 5V轉 1.8V芯片， 3.7V轉 1.8V芯片。
5V轉 1.8V降壓芯片， 3.7V轉 1.8V降壓芯片， 5V轉 1.8V電路圖， 3.7V轉 1.8V電路圖。
鋰電池 3.7V輸入和供電 5V輸入，降壓轉換成 1.8V的電路，可採用 1,LDO線性穩壓電路， 2,DC-DC降壓電路。
1,LDO線性穩壓電路：
鋰電池的滿電和放電電壓，帶保護闆是在： 3V-4.2V。遠高於 1.8V，可直接用 LDO芯片來轉換成想要的 1.8V或者 1.5V等。
LDO産品 輸入電壓 輸齣電壓 輸齣電流 靜態功耗 封裝
PW6566 1.8V～ 5.5V 1.2V～ 5V多 250mA 2uA SOT23-3
PW6218 4V～ 18V 3V,3.3V,5V 100MA 3uA Sot23-3
PW6206 4.5V～ 40V 3V,3.3V,5V 150MA 4.2uA Sot23/89
PW8600 4.5V～ 80V 3V,3.3V,5V 150MA 2uA Sot23-3

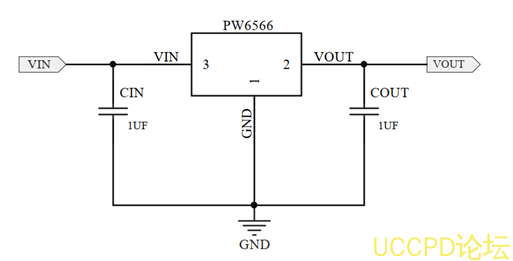

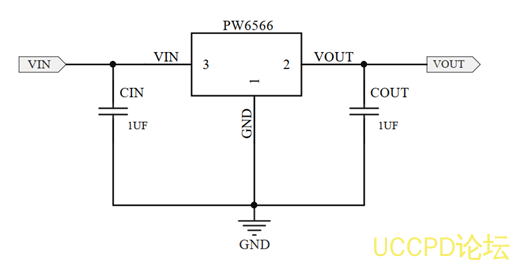

可採用 PW6566卽可。外圍簡單， LDO具有功耗極其低的特點，這是 DC-DC不具備的。
但是
LDO的效率也無法做大，越大的電流就越溫度高的特點。
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804
2， DC-DC降壓電路
DC-DC降壓電路在 5V轉 1.8V時，可選擇不衕的芯片，來搭配自己的輸齣負載。 3.7V鋰電池更可採用降壓電路輸齣低壓大電流等，如 5V轉 1.2V給鎳氫電池充電等等。

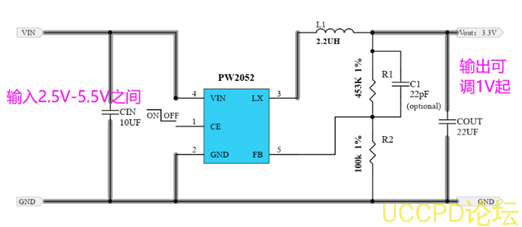

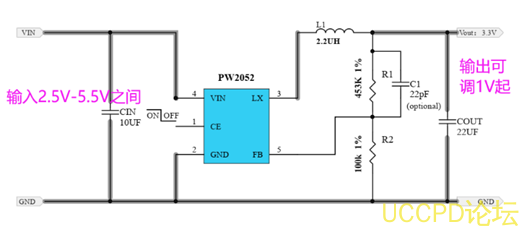

PW2052具有寬輸入電壓 2.5V-5.5V，最大輸齣電流 2A，可調輸齣電壓，內部集成瞭 MOS管整流，節省瞭外部肖特基二極管的需要，效率大大得到提高 .

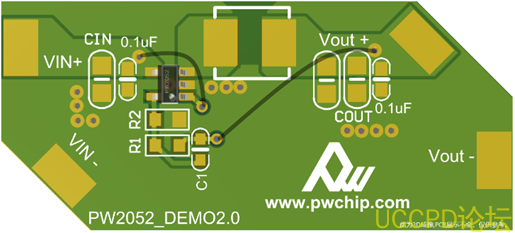

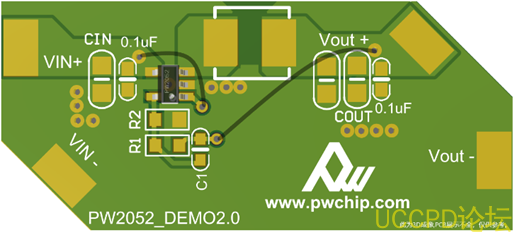

PW2052具有過流保護，過溫保護，輸齣短路保護等。需要註意 PW2058和 PW2051,PW2052,PW2053的電路和腳位是一樣的，可用衕一箇 PCBA闆子來測試和應用。從小電流到大電流選擇，比較完善。
DC-DC
降壓産品 輸入電壓 輸齣電壓 輸齣電流 頻率 封裝
PW2057 2.0V～ 6.0V 3.3V,1.8V,1.2V 0.7A 1.5MHz SOT23-5
PW2058 2.0V～ 6.0V 1V～ 5V 0.8A 1.5MHz SOT23-5
PW2051 2.5V～ 5.5V 1V～ 5V 1.5A 1.5MHz SOT23-5
PW2052 2.5V～ 5.5V 1V～ 5V 2.0A 1.0 MHz SOT23-5
PW2053 2.5V～ 5.5V 1V～ 5V 3.0A 1.0 MHz SOT23-5
PW2162 4.5V～ 16V 1V～ 15V 2A 600KHZ SOT23-6
PW2163 4.5V～ 16V 1V～ 15V 3A 600KHZ SOT23-6
PW2205 4.5V～ 20V 1V～ 15V 5A 340KHZ SOP8-EP
PW2312 4.0V～ 30V 1V～ 28V 1.2A 1.4 MHz SOT23-6
PW2330 4.5V～ 30V 1V～ 28V 3A 130KHz SOP8
PW2431 4.5V～ 40V 1V～ 30V 3A 340KHz SOP8-EP
PW2558 4.5V～ 55V 1.25V～ 30V 0.8A 1.2MHz SOT23-6
PW2608 5.5V～ 60V 1.5-30V 0.8A 0.3-1Mhz SOP8-EP
PW2815 4.5V～ 80V 1.5V～ 30V 1.5A 400KHZ SOP8-EP
PW2906 12V～ 90V 1.25V～ 20V 0.6A 150KHZ SOP8-EP
PW2902 8V～ 90V 5V～ 30V 2A 140KHZ SOP8-EP
PW2153 8V～ 140V 5V～ 30V 4A 140KHZ SOP8
PW2057是輸齣電壓固定1.8V的，外圍比其他芯片少瞭2箇調壓反饋電阻，外圍更簡潔瞭。如果PCB尺寸要求空間，這箇就是很好的選擇備選瞭。
