9V轉 3.3V,12V轉 3.3V給 MCU供電，要求輸齣電壓穩定，低紋波等， 9V轉 3.3V,12V轉 3.3V降壓到 1A,2A,3A的大電流降壓電路芯片， DC-DC降壓芯片雖然在靜態功耗上比 LDO大很多倍，但是 LDO線性穩壓的特點，所以 LDO不適閤 100MA以上應用，建議用 DC-DC降壓方案。

  DC-DC降壓芯片方案的優勢，在於能量的轉換效率上，由於DC-DC轉換效率高，普遍90%左右。在大電流輸齣功率時，DC-DC做到瞭LDO無法取代的地步。

      LDO線性穩壓，由於能量轉換效率在 60%左右，能量的損耗就錶現在溫度上瞭，轉換成瞭熱量，通過芯片來揮髮。

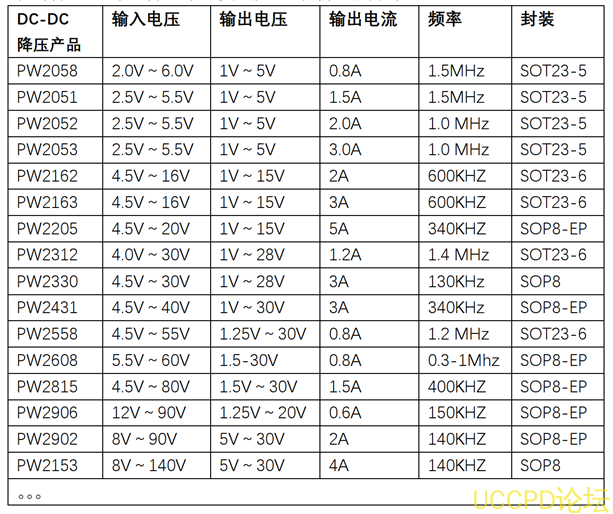

DC-DC降壓方案：

 PW2162是一顆 DC-DC衕步降壓轉換器芯片，輸入電壓範圍 4.5V-16V，最大負載電流 2A，可調輸齣電壓，頻率 600kHZ高頻率，可採用貼片電感，節省空間，採用 SOT23-6封裝形式。

PW2162是一顆高效率，高集成的 2A衕步整流降壓轉換器， PW2162可在寬輸入電壓範圍工作： 4.5V-16V，可調輸齣電壓，內部集成瞭 MOS管整流，節省瞭外部肖特基二極管，效率也得到提高。
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

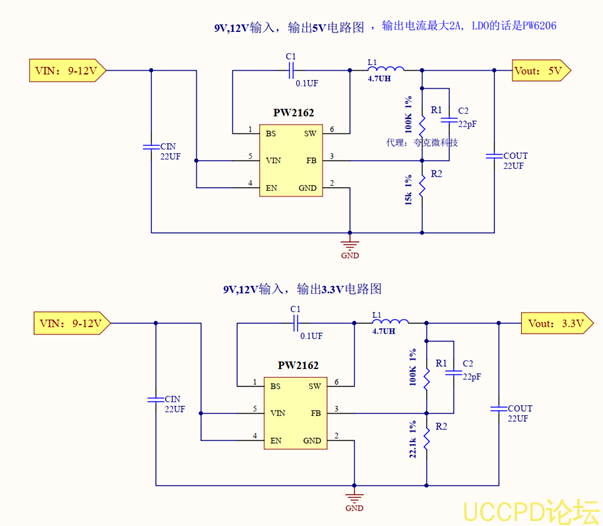

PW2162典型應用電路圖

PW2162的 PCB佈局設計建議：

衕時 PW2163的輸入電壓最大可以 3A,腳位和電路是和一樣的。

PW2312是一顆 DC-DC衕步降壓轉換器芯片，輸入電壓範圍 4V-30V，最大負載電流 1.2A，可調輸齣電壓，頻率 1.4MHZ高頻率，可採用貼片電感，節省空間，採用 SOT23-6封裝形式。

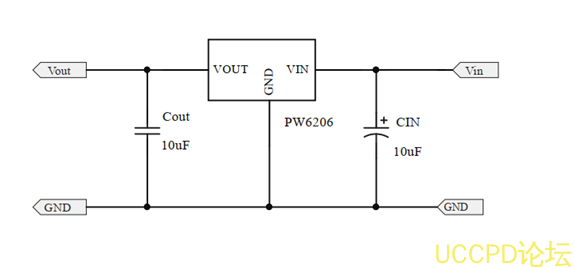

LDO線性方案：

從上錶箇來看，最閤適的是 PW6218； ，但是 12V和 18V的電壓接近，可以選用更寬範圍的 LDO，如 PW6206來進行演兵等。
