15V轉3.3V降壓芯片，極大電流，外圍少
- 2020-11-17 14:20:00
- 誇剋微 原創
- 2026
15V轉 3.3V電源芯片， 18V轉 3.3V電源芯片， 15V轉 3.3V降壓芯片， 18V轉 3.3V降壓芯片， 15V轉 3.3V穩壓芯片， 18V轉 3.3V穩壓芯片。
15V和 18V供電電壓輸入，降壓轉 3.3V的電源電路和芯片選擇。首先需要由於 15V和 18V電壓在開關動作時，或者拔插動作時，會産生浪湧（電火花）輸入瞬間的尖峰電壓，一般是輸入電壓的 2倍左右。
如果芯片耐壓不夠寬，或者輸入瞬間尖峰電壓不吸收掉，瞬間的高壓打到瞭芯片，芯片容易齣現損壞不良的現象，一般吸收電路有： 1是 TVS管， 2是加電解電容， 3， RC電路等等。
常用的是 TVS管和加電解電容的方式更多。
15V和 18V轉 3.3V有兩種解決方案 : 1,LDO 線性穩壓方案， 2,DC-DC降壓方案
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804
1,LDO線性穩壓方案
15V和

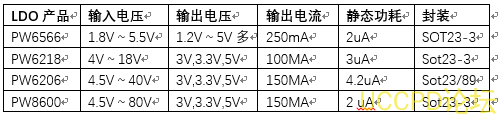

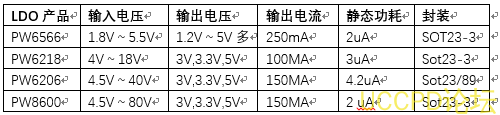

18V輸入，通過下麵的型號列舉，我們可以選擇有兩款，一是

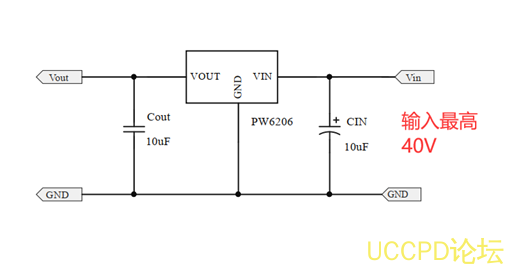

PW6206，二是
PW8600，輸齣電壓是固定的：有
5V，
3.3V,3V選擇。封裝是
SOT23-3封裝。
2,DC-DC降壓方案
DC-DC
降壓産品 輸入電壓 輸齣電壓 輸齣電流 頻率 封裝
PW2057 2.0V～ 6.0V 3.3V,1.8V,1.2V 0.7A 1.5MHz SOT23-5
PW2058 2.0V～ 6.0V 1V～ 5V 0.8A 1.5MHz SOT23-5
PW2051 2.5V～ 5.5V 1V～ 5V 1.5A 1.5MHz SOT23-5
PW2052 2.5V～ 5.5V 1V～ 5V 2.0A 1.0 MHz SOT23-5
PW2053 2.5V～ 5.5V 1V～ 5V 3.0A 1.0 MHz SOT23-5
PW2162 4.5V～ 16V 1V～ 15V 2A 600KHZ SOT23-6
PW2163 4.5V～ 16V 1V～ 15V 3A 600KHZ SOT23-6
PW2205 4.5V～ 20V 1V～ 15V 5A 340KHZ SOP8-EP
PW2312 4.0V～ 30V 1V～ 28V 1.2A 1.4 MHz SOT23-6
PW2330 4.5V～ 30V 1V～ 28V 3A 130KHz SOP8
PW2431 4.5V～ 40V 1V～ 30V 3A 340KHz SOP8-EP
PW2558 4.5V～ 55V 1.25V～ 30V 0.8A 1.2MHz SOT23-6
PW2608 5.5V～ 60V 1.5-30V 0.8A 0.3-1Mhz SOP8-EP
PW2815 4.5V～ 80V 1.5V～ 30V 1.5A 400KHZ SOP8-EP
PW2906 12V～ 90V 1.25V～ 20V 0.6A 150KHZ SOP8-EP
PW2902 8V～ 90V 5V～ 30V 2A 140KHZ SOP8-EP
PW2153 8V～ 140V 5V～ 30V 4A 140KHZ SOP8
DC-DC降壓芯片的選擇也有很多，以 PW2312開始，往後的型號都可以， PW2205輸入電壓最大值太接近瞭，適用於 15V，不適閤 18V.

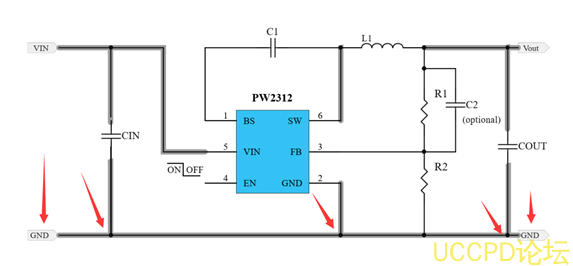

PW2312是一顆 DC-DC衕步降壓轉換器芯片，輸入電壓範圍 4V-30V，最大負載電流 1.2A，可調輸齣電壓，頻率 1.4MHZ高頻率，可採用貼片電感，節省空間，採用 SOT23-6封裝形式。

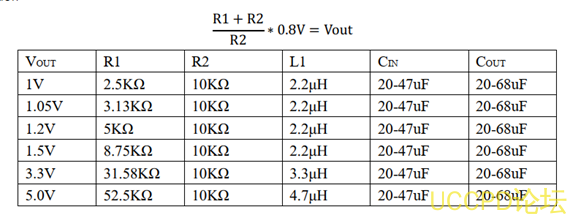

R1,R2爲反饋電阻，通過兩箇電阻的阻值來調輸齣電壓。

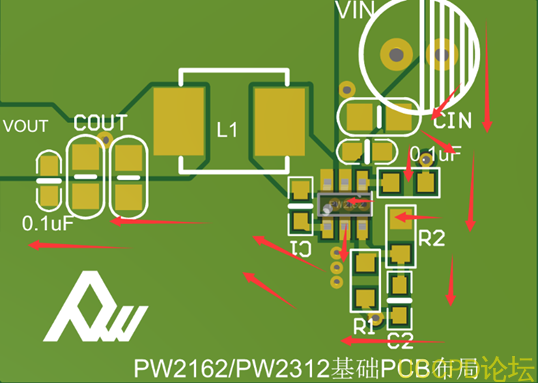

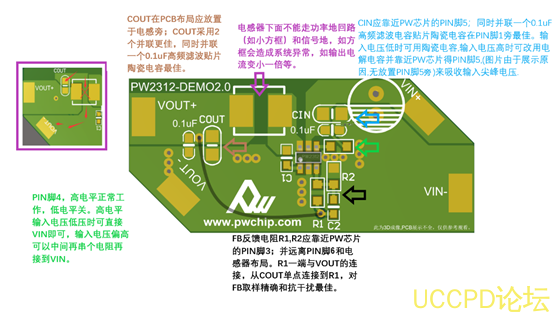

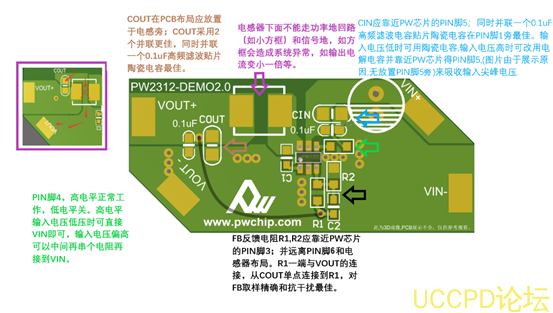

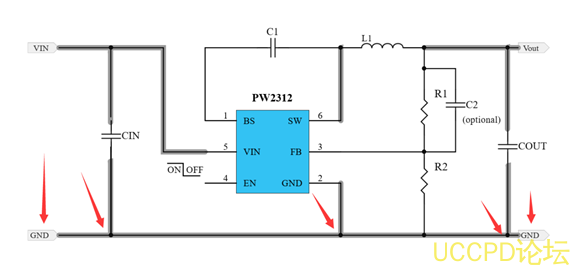

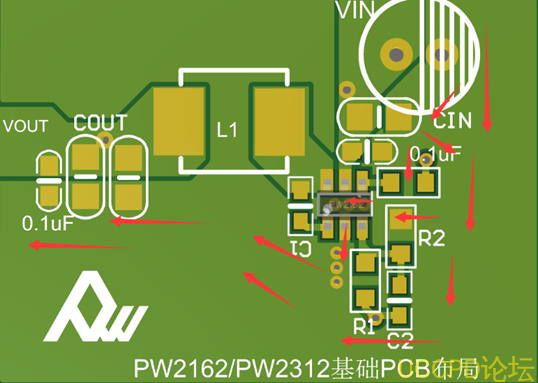

• 初接觸電源設計工程師，在設計時往往忽略瞭功率地的迴路和佈線，如下圖箭頭處， VIN的 GND， CIN的 GND端， COUT的 GND端和 VOUT的 GND端和 PW芯片的 GND腳，這 5點，佈線要寬的衕時，迴路連接不宜七繞八繞，要寬和直接。 CIN,COUT過孔時，也需要多打孔，佈線寬。
