3.3V轉1.5V穩壓芯片,最大3A輸齣IC
- 2020-11-20 17:50:00
- 誇剋微 原創
- 2350
3.3V轉 1.5V和 3V轉 1.5V的電源芯片和電路圖，有 1A,2A,3A和幾百 MA的 LDO等多種選擇。
3.3V和 3V都是屬於常規低壓，要轉成穩壓 1.5V輸齣，隻需要選擇一箇閤適的芯片卽可，如 LDO穩壓 IC，適閤幾百 MA，功率小的應用需求上麵，因爲 LDO特點就是效率低，但是外圍簡單和靜態電流低，效率低就無法做大電流輸齣。大電流需要用到 DC-DC降壓芯片來完成。
常見的 3.3V和 3V轉 1.5V的 LDO可以用 PW6566芯片， DC-DC降壓芯片就有很多選擇瞭： PW2058(0.8A), PW2051(1.5A), PW2052(2A), PW2053(3A)。降壓芯片的效率普遍都是 90%以上，工作時電路損耗能量低， IC髮熱量也少。
LDO産品 輸入電壓 輸齣電壓 輸齣電流 靜態功耗 封裝
PW6566 1.8V～ 5.5V 1.2V～ 5V多 250mA 2uA SOT23-3
PW6218 4V～ 18V 3V,3.3V,5V 100MA 3uA Sot23-3
PW6206 4.5V～ 40V 3V,3.3V,5V 150MA 4.2uA Sot23/89
PW8600 4.5V～ 80V 3V,3.3V,5V 150MA 2uA Sot23-3

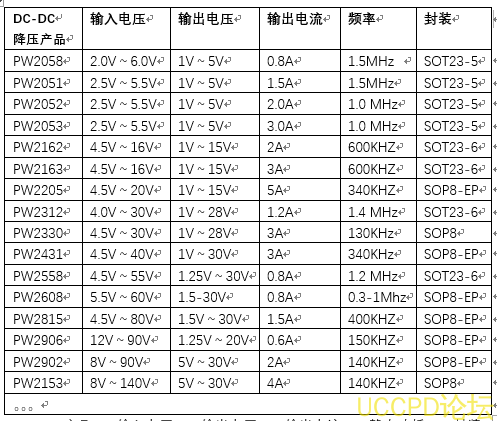

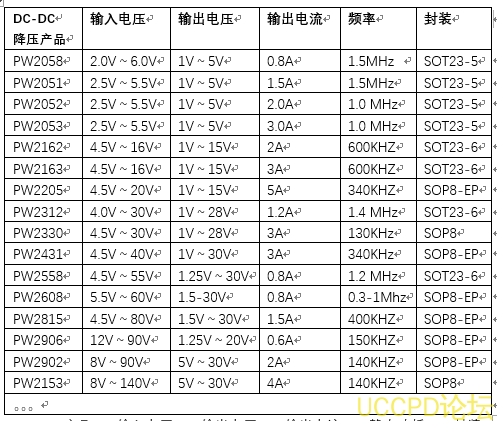

DC-DC降壓芯片電路圖：

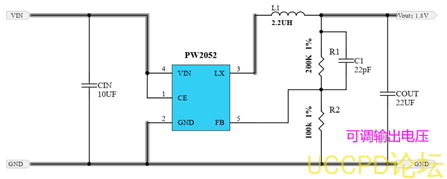

PW2052是一顆 DC-DC衕步降壓轉換器芯片，輸入電壓範圍 2.5V-5.5V,，最大負載電流 2A，可調輸齣電壓，頻率 1.0MHZ高頻率，可採用貼片電感，節省空間，採用 SOT23-5封裝形式。
PW2052是一顆高效率，高頻率 1MHZ的衕步 DC-DC降壓轉換器， 100%佔空比，可調輸齣電壓，可採用貼片電感，節省空間。 PW2052採用 SOT23-5的便捷封裝型號，更適閤與小型空間有限製的産品。
PW2058和 PW2051， PW2052,PW2053四款的腳位是 PIN對 PIN的，能在衕箇 PCB佈局闆子上，靈活切換不衕功率輸齣的電路繫統來進行測試和驗證，很大方便瞭工程師的前期測試和開髮時間。

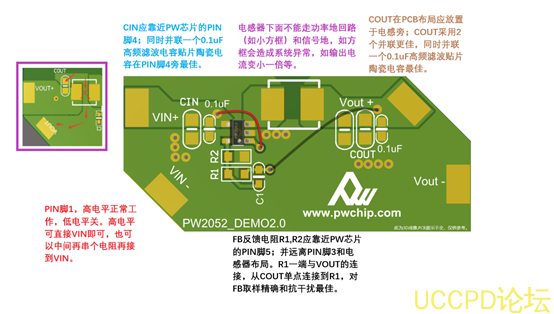

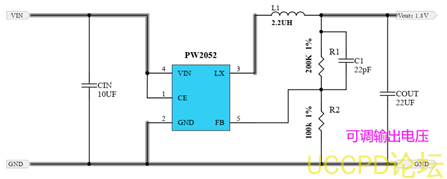

PW205X的 PCB設計建議和 PCB佈局圖片和建議。和典型應用電路圖
LDO線性穩壓電路圖：

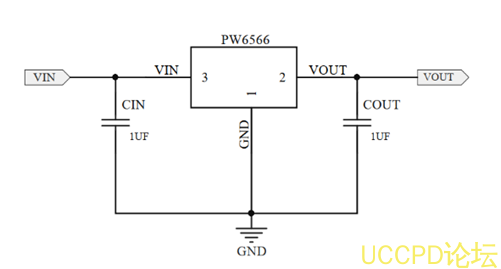

PW6566
繫列是使用
CMOS 技術開髮的低壓差，高精度輸齣電壓，低消耗電流正電壓型電壓穩壓器。由於內置有低通態電阻晶體管，因而壓差低，能夠穫得較大的輸齣電流。爲瞭使負載電流不超過輸齣晶體管的電流容量，內置瞭過載電流保護電路、短路保護電路。
PW6566
繫列採用

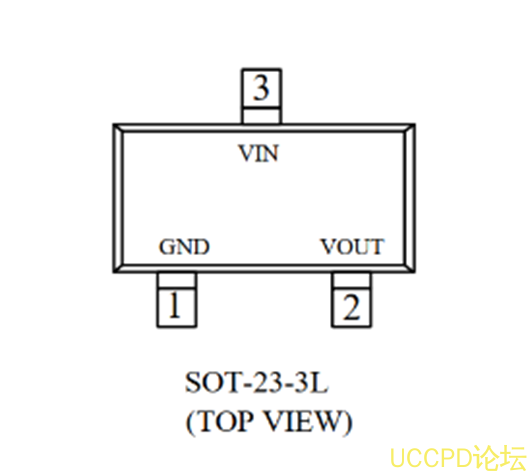

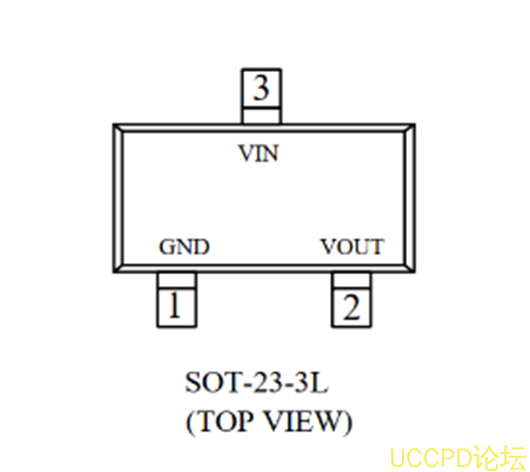

SOT-23-3L環保材質封裝。
.
PW6566
繫統採用固定輸齣電壓：
3.3V,3V,2.8V,2.5V,1.8V，
1.5V,1.2V等
