PW2052是一顆 DC-DC衕步降壓轉換器芯片，輸入電壓範圍 2.5V-5.5V,，最大負載電流 2A，可調輸齣電壓，頻率 1.0MHZ高頻率，可採用貼片電感，節省空間，採用 SOT23-5封裝形式。
PW2052是一顆高效率，高頻率 1MHZ的衕步 DC-DC降壓轉換器， 100%佔空比，可調輸齣電壓，可採用貼片電感，節省空間。 PW2052採用 SOT23-5的便捷封裝型號，更適閤與小型空間有限製的産品。
PW2052具有寬輸入電壓 2.5V-5.5V，最大輸齣電流 2A，可調輸齣電壓，內部集成瞭 MOS管整流，節省瞭外部肖特基二極管的需要，效率大大得到提高 .
PW2052具有過流保護，過溫保護，輸齣短路保護等。
PW2052常適用於， 5V轉 3.3V， 5V轉 3V， 5V轉 2.8V， 5V轉 3.6V， 5V轉 2.5V， 5V轉 2.4V， 5V轉 1.5V， 5V轉 1.2V， 5V轉 1.8V， 3.7V轉 3V， 3.7V轉 2.8V， 3.7V轉 2.5V， 3.7V轉 1.8V， 3.7V轉 1.5V， 3.7V轉 1.2V， 3V轉 2.8V， 3V轉 2.5V， 3V轉 1.8V， 3V轉 1.5V， 3V轉 1.2V等應用中。
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804
PW2052設計：（第一頁外圍元件設計，第二頁
PCB畵闆設計）

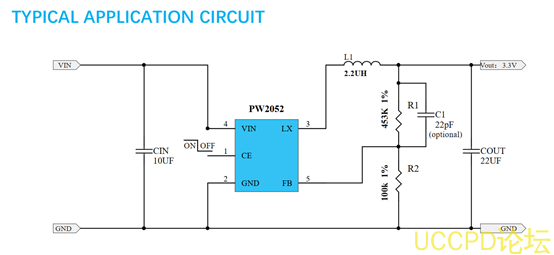

外圍元件設計：
1， CIN： 10uf是輸入濾波電容，不加會影響 IC正常工作或損壞。
2， Cout： 10uf是輸入濾波電容，不加會影響 IC正常工作或損壞。
3， C1爲旁路電容，可根據實際情況調容值。
4 PW2052 芯片在工作時，帶載過大時芯片本身也是髮熱源之一， IC 底部可以多打孔等其他散熱處理。
5，
R1,R2爲反饋電阻，通過兩箇電阻的阻值來調輸齣電壓。
6 ，L1爲電感，可選用貼片電感：屏蔽電感，功率電感等，電感飽和電流越大和體積越大也能最大化效率和溫度。
PCB畵闆設計：
1， 如下圖，電源輸入到輸齣，紅線的，線要粗，要寬。電感和 IC的 LX腳部分要短而寬，也要註意到電感是髮熱源，需要註意散熱處理。
2
，如下圖，輸入電容
C2要盡量靠近芯片
PW2052的
4腳
VIN 輸入腳
3 ， 如下圖，反饋電阻 R1,R2 需要盡量靠近芯片 PW2052 的 5 腳 FB 反饋腳，併遠離電感電感和 IC 的 LX 腳部分的開關電路，卽 PW2052 芯片的 3 腳 LX
5 ，如下圖：輸入電容和輸齣電容接 GND 的畵闆也需要註意，不要先從電感底部經過或者單獨，再迴到 GND
