USB口0.4A∽3A可調限流保護芯片,帶短路保護PW1503
- 2020-12-01 14:21:00
- 誇剋微 原創
- 2026
一 般説明
PW1503是超低 RDS（ ON）開關，具有可編程的電流限製，以保護電源源於過電流和短路保護。牠具有超溫保護以及反曏閉鎖功能。
PW1503採用薄型（ 1毫米） 5針薄型 SOT23-5封裝，提供可調版本。
特徵
輸入電壓： 2.4V至 6V， 0.4A-3A可調節負載電流能力 PW1503
輸入電壓： 2.4V至 5.5V ， 0.4A-2A可調節負載電流能力 PW1502
可編程電流限製
過溫保護
反曏阻斷（無體二極管）
停機時， VOUT可強製高於 VIN
符閤 RoHS標準
輸齣短路保護
EN開關控製（完全關斷）
應用
USB充電器
公共場所多 USB充電器
USB加密狗

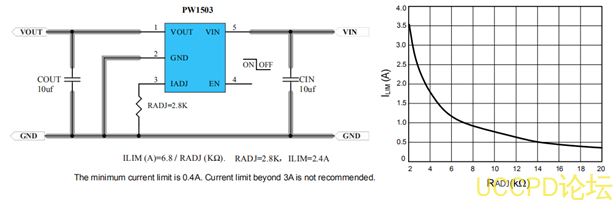

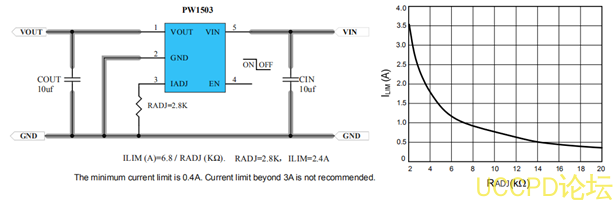

minipic配件典型應用電路 PW1503：Radj電阻和輸齣限流電流關繫錶
|
限流産品 |
輸入工作電壓 |
輸齣電壓 |
可調電流 |
輸入過壓關閉保護 |
|
PW1502 |
2.4V-5.5V |
2.4V-5.5V |
0.4A-2A （可調） |
無， 6V 最大耐壓 |
|
PW1503 |
2.4V-6V |
2.4V-6V |
0.4A-3A （可調） |
無， 7V 最大耐壓 |
|
高端過壓限流産品： （智能手錶，通訊産品，路由器，主闆保護，智能耳機等） |
||||
|
PW1555 （ 30V 輸入過壓保護 |
2.5V-15V |
2.5V-15V |
1A-4.6A （可調） |
5V / 6V /14V 可選 |
|
PW2601 （ 24V 輸入過壓保護 |
4V – 6.5V |
5.1V |
0.5A -1A （可調） |
6.8V |
|
PW2606 （ 40V 輸入過壓保護 |
3V-20V |
3V-20V |
最大 2A ，不可調 |
5V / 6V /14V 可選 |

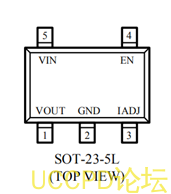

引腳分配 /説明
|
管腳編號 |
Pin 名稱 |
功能 |
|
1 |
VOUT |
輸齣引腳，與 10µF 電容器去耦接地。 |
|
2 |
GND |
接地引腳。 |
|
3 |
IADJ |
電流限製編程引腳。從以下位置連接電阻器 RADJ 此引腳接地編程電流限製 |
|
4 |
EN |
開 / 關控製。拉高以啟用 IC 。不要讓牠漂浮。 |
|
5 |
VIN |
輸入引腳，與 10µF 電容器去耦至 GND 。 |
佈局註意事項
爲瞭穫得更好的性能，必鬚嚴格遵守以下準則：
1. 保持所有電源線盡可能短和寬，所有電源至少使用 2盎司銅蹤跡。
2. 在所有電路下放置一箇接地闆，以降低電阻和電感，併改善直流電以及瞬態性能。
3. 將輸齣電容器盡可能靠近連接器，以降低阻抗（主要是電感）在端口和電容器之間，提高瞬態性能。
4. 輸入和輸齣電容器應靠近 IC併連接到接地層減少噪聲耦閤。
5 . 陶瓷旁路電容器應盡可能靠近PW1503，PW1502的VIN引腳和VOUT引腳。特性錶：
(VIN = 5V, COUT=10µF, TA = 25°C,
除非另有説明
.)
蔘數
符號
測試調節
最小
典型
最大
單位
輸入電壓範圍
V
IN
2.4
6
V
EN
上拉閾值
V
EN(H)
2
V
EN
下拉閾值
V
EN(L)
0.8
V
EN
洩漏電流
I
EN
V
EN
=5.0V
1
µA
VIN UVLO
閾值
V
IN_UVLO
2.3
V
VIN UVLO
滯後
V
IN_HYS
0.1
V
超過電流限製
I
LIM
R
ADJ
=3.4k
Ω
1.5
2
2.5
A
可編程電流限製範圍
I
RANGE
0.4
3.5
A
啟動時間
t
ON
RL=10
Ω
,COUT=1
µ
F
130
µs
關閉時間
t
OFF
RL=10
Ω
,COUT=1
µ
F
20
µs
熱關閉溫度
T
SD
150
℃
熱關閉滯後
T
SD_HYS
20
℃
靜態電流
I
SHDN
EN
拉低時
0.2
1
µA
靜態電流
IQ
EN
接
VIN時
38
µA
MOS
內阻
R
DS(ON)
50
m
Ω
信息
PW1503,PW1502是一種限流 P溝 MOSFET功率開關溫度保護。沒有體二極管橫跨漏極和源 MOSFET。牠可以防止芯片失效後電流從輸齣流到輸入端。
過電流保護
當檢測到過流情況時，調節開關以實現恆定輸齣電流。如果過流狀態持續很長時間，併導緻結溫超過 150° C，開關關閉。一旦結溫降至 130° C，零件將重新啟動。
濾波電容器
爲瞭防止在熱插拔條件下輸入電壓下降， 10µF陶瓷強烈建議使用從 VIN到 GND的電容器。不過，更高的電容也有幫助降低電壓降。此外，輸齣短路將導緻在沒有輸入電容器。當輸入瞬態電壓超過絶對最大供電電壓，卽使持續時間很短。
限流整定
電流限製可編程，以防止電源過電流和短路條件。將電阻 RADJ從 IADJ引腳連接到 GND，以編程設定電流限製：
ILIM(A)=6.8/R ADJ (KΩ)
最小電流限製爲 0.4A。不建議電流限製超過 3A。
最大輸入電壓考慮
對於任何應用， PW1503,PW1502的輸入電壓不應超過最大值建議值（ 6V）。有些適配器可能輸齣電壓公差差，或者輸齣電壓過衝過大如果適配器直接熱插拔。高於 VIN（ 6V）的電壓超調將显著降低 PW1503,PW1502的可靠性，甚至可能導緻 IC EOS失效。
