一般説明
PW1555是一箇可編程的限流開關，具有輸入電壓範圍選擇和輸齣電壓鉗位。集成保護N溝FET的極低RDS（ON）有助於減少正常運行時的功率損耗。可編程軟啟動時間控製轉換率在啟動期間的輸齣電壓。獨立啟用控製允許複雜繫統順序控製。牠集成瞭過熱保護停機和歇斯底裡自我恢複。這種集成電路和小的DFN3X3-10封裝麵積提供瞭小的PCB麵積應用。
特徵
輸入電壓範圍從2.5V到15V，浪湧高達30V
集成保護開關：40 mΩ
可編程軟啟動時間
可編程電流限製
短路保護
可選輸入範圍和鎖壓輸齣電壓閾值。
啟用接口引腳
熱關機保護和自動恢複
輸入關閉保護
緊湊型包裝：DFN3X3-1
應用
服務器
服務PC
筆記本電腦
迷你鍵盤
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804

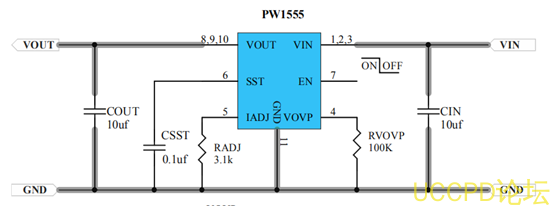

典型應用電路
VOVP選擇輸入電壓範圍：
1,Low：Vout：3.6V，輸入範圍超過
5V關閉保護；
2,High：Vout：5V， 輸入超過
6.8V關閉保護；
3,Open：Vout：12V，輸入超過
14V關閉保護；
ILIM (A)= 11 / RADJ (KΩ)。RADJ=3.1K，ILIM=3.5A
最小電流限製爲1A。不建議電流限製超過4.8A
限流産品
輸入
OVP
過壓保護
輸入工作電壓
可選輸齣電壓
可調輸齣電流
輸入過壓關閉保護
PW1502
6V
2.4V-5.5V
2.4V-5.5V
0.4A-2A
（可調）
NO
PW1503
7V
2.4V-6V
2.4V-6V
0.4A-3A
（可調）
NO
高端過壓限流産品：
（智能手錶，通訊産品，路由器，主闆保護，智能耳機等）
PW1555
30V
輸入過壓保護
2.5V-15V
2.5V-15V
1A-4.6A
（可調）
5V / 6.5V /14V
可選
PW2601
24V
輸入過壓保護
4V – 6.5V
5.1V
0.5A -1A
（可調）
6.8V
PW2606
40V
輸入過壓保護
3V-20V
3V-20V
最大
2A
，不可調
5V / 6.5V /14V
可選
