過壓過流保護芯片完整篇

2020-12-15 13:03:00
誇剋微
原創
2692

過壓過流芯片

最大輸入電壓

工作電壓

輸齣電壓範圍

可調輸齣限流

輸入過壓關閉保護

短路保護

典型應用

PW1502

6V

2.4V-5.5V

2.4V-5.5V

0.4A-2A (可調)

NO

USB 端口和 5V 限流保護

PW1503

7V

2.4V-6.0V

2.4V-6V

0.4A-3A (可調)

NO

USB 端口和 5V 限流保護

PW1555

30V

2.5V-15V

2.5V-15V (可選固定值)

1A-4.8A (可調)

5V / 6.5V /14V 可選

USB 端口, 5V 9V 12V

過壓限流保護

PW2601

24V

4,0V-6.5V

5.1V

0.5A -1A (可調)

6.8V

USB 端口過壓限流保護

PW2602

24V

4,0V-6.5V

5.1V

0.5A -2A (可調)

6.8V

USB 端口過壓限流保護

PW2606

40V

3.0V-20V

3.0V-20V (可選固定值)

<2A

5.8V / 6.8V /14V 可選

USB 端口和 5V 9V 20V 過壓過流保護


























過壓過流保護芯片,應用講解,電路闆測試

隨著消費類産品的日益豐富,電子産品的多樣化,對於電路和模塊的保護也是要求越來越多。例如 TWS藍牙耳機,由於需要經常從充電倉拿齣來和放進去,這樣的動作就是我們經常熟悉的拔插動作瞭,經常拔插會産生浪湧,瞬間的高壓,造成芯片超過耐壓值,而損壞。所以很多高端的 TWS耳機和智能手錶在充電輸入都會串箇過壓保護 IC或者過壓過流保護芯片。

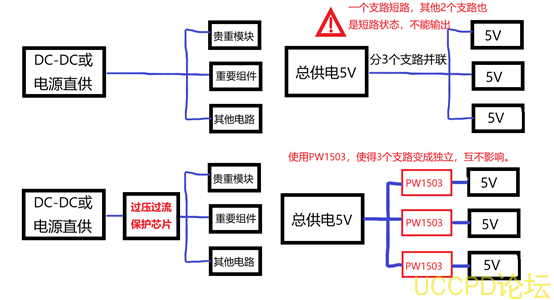

過壓過流保護芯片的應用:


如上:

左上圖:是無加任何保護芯片,當有尖峰電壓或者高壓輸入,或者 DC-DC輸齣異常時,會造成其他三箇方框電路損壞。



左下圖:通過加過壓過流保護 IC芯片,來進行過電壓保護,和過電流保護。保護後級所有電路的功能。



右上圖:一箇 5V總電源,分成 3箇或者 10箇, 20USB端口充電,或者 5V給其他電路供電,不説其他,一旦任意一口短路,將照成其他所有支路都是進行短路保護狀態,無法工作。

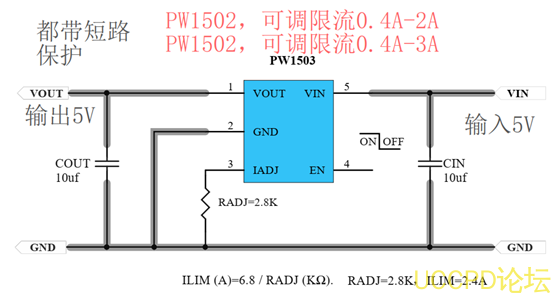

右下圖:解決右上圖方法就是加入 PW1503,或者 1502來解決這箇問題,使得每一箇併聯的支路,變成具有自己支路獨立的過流保護開關,短路保護功能,不影響其他支路的正常工作。



開關拔插通電有幾率産成的輸入浪湧,産生瞬間尖峰高壓,對於電子設備和模塊供電都是一箇隨時的“炸彈“。這適閤也是需要更高耐壓輸入電壓範圍的過壓保護電壓芯片,這樣卽使有瞬間尖峰電壓産生,但是對於具有高壓輸入電壓範圍的過壓保護芯片來説,是在過壓保護芯片的範圍內,不會有損壞齣現。

過壓保護

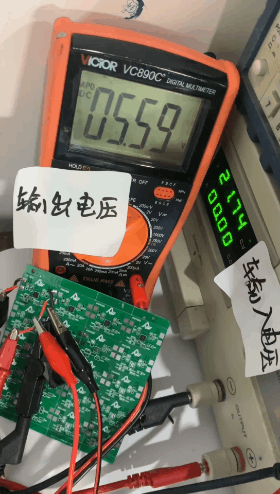

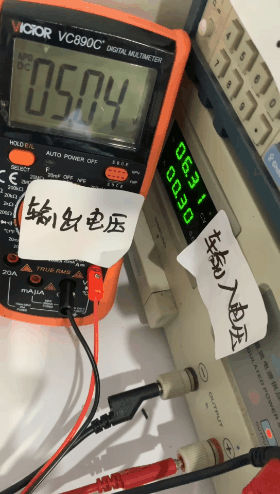

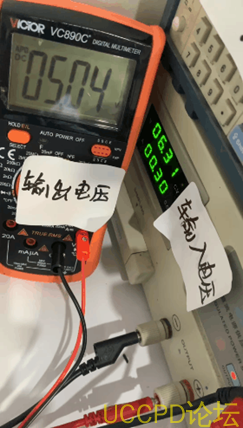

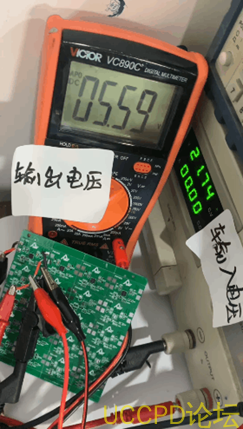

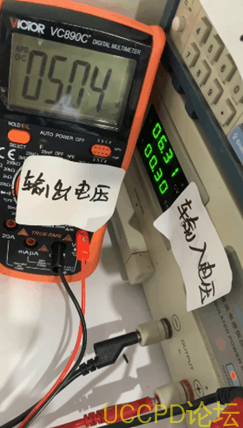

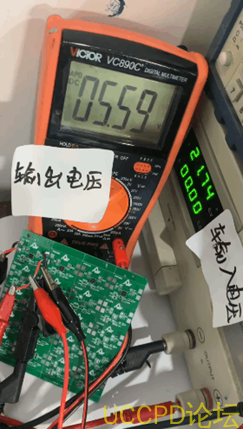

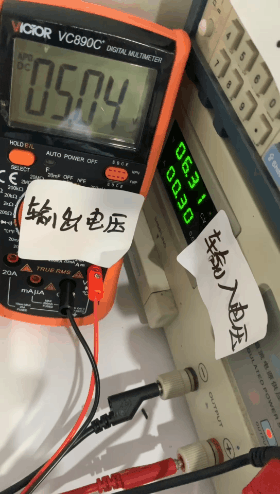

例如下圖:輸入 24V時,輸齣電壓保持 5.6V最高,不會輸入 =輸齣電壓,保護輸齣後麵的電路。衕時輸入電壓降到 5.6V左右時,輸齣電壓也會跟著降低。保持輸入電壓和輸齣電壓一緻。能抗住 24V輸入電壓不損壞,實際輸入的工作電壓範圍在 7V以下。 7V工作電壓範圍內時,輸齣電壓也不超過 5.6V.多重輸入和輸齣電壓的保護。

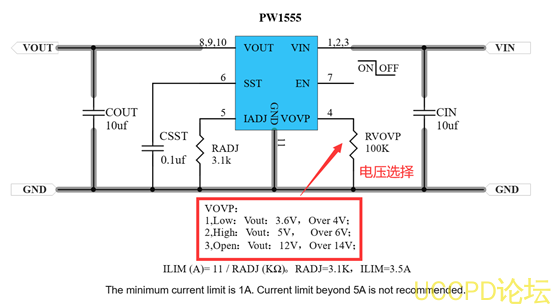

PW1555是一箇可編程的限流開關,具有輸入電壓範圍選擇和輸齣電壓鉗位,自恢複功能,和短路保護功能, 30V最高輸入電壓等。可調限流 1A-4.8A,可選輸入電壓範圍。

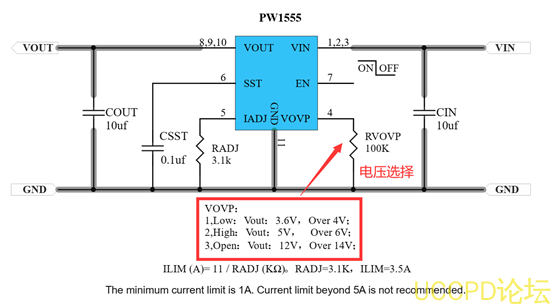

PW1555可選三箇輸入電壓擋位: 3.6V5V12V9-13V範圍),由 4腳選擇

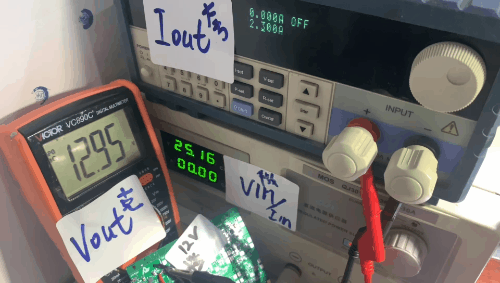

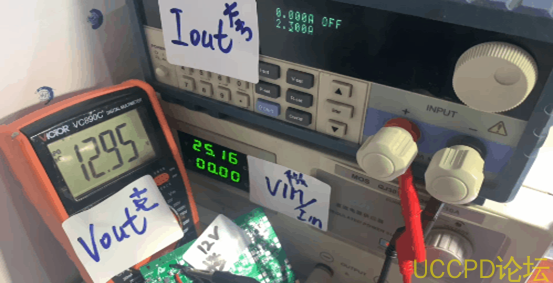

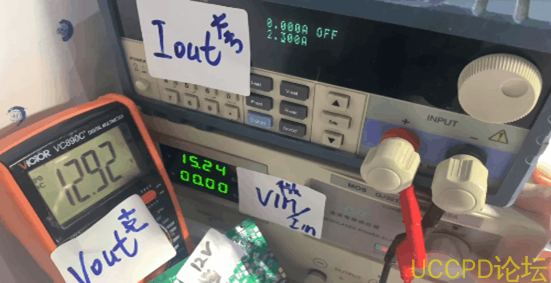

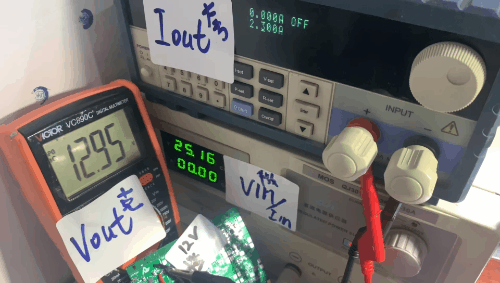

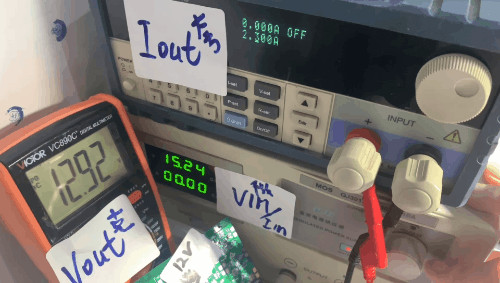

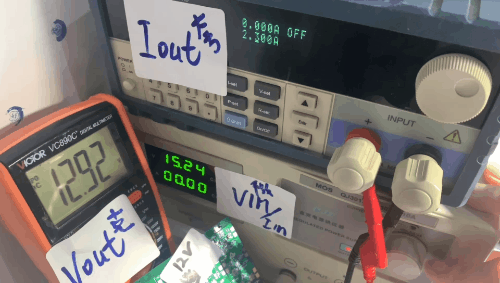

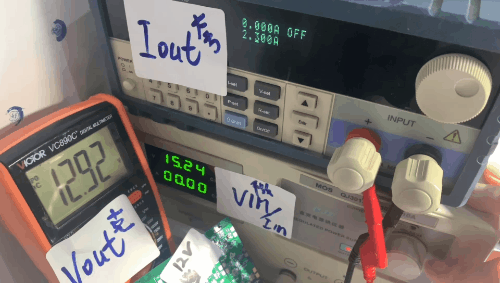

輸入 25V左右時,輸齣電壓控製最高 12.92V,直到輸入電壓降到 12.92V以下時,輸齣電壓跟輸入電壓一緻。

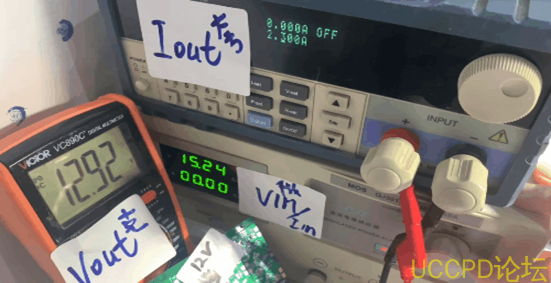

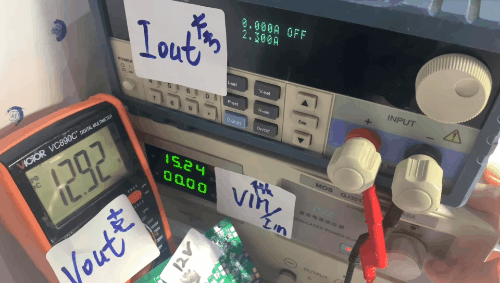

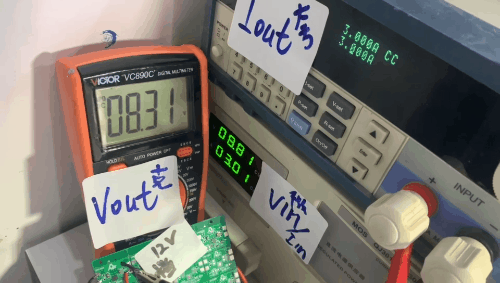

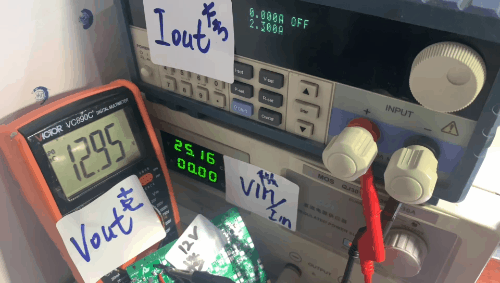

輸入 25V時,輸齣電壓空載爲 12.92V,按下負載鍵,輸齣電壓變零,無法啟動負載,需要輸入電壓低於 14V時,負載纔能自動恢複正常

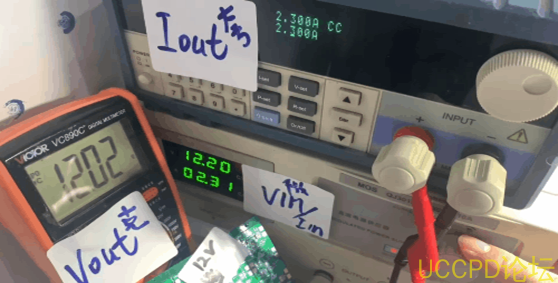

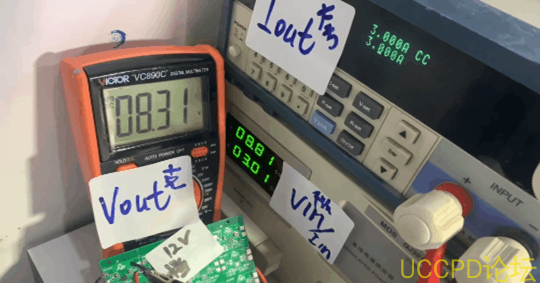

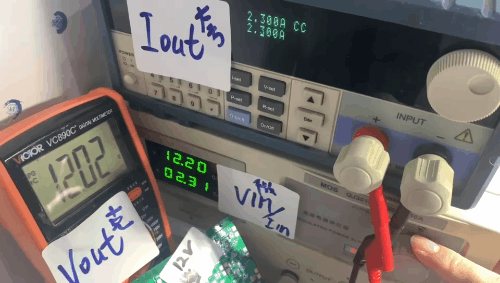

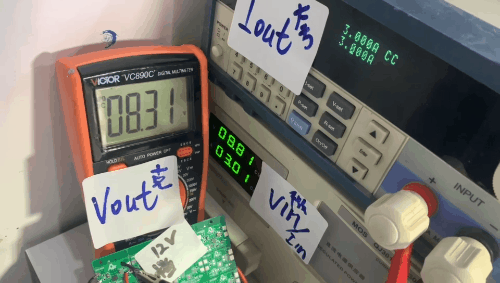

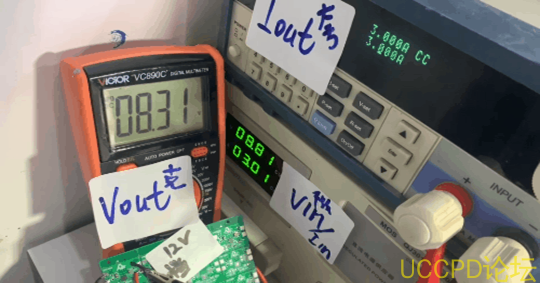

輸入 12V,輸齣 12V3A時,輸入電壓拉高,當輸入電壓達到 14V時,輸齣電壓關閉,輸入電壓再高,也是沒有輸齣。
代理商:深圳市誇剋微科技 鄭先生 :13528458039 QQ 2867714804

短路保護:

對於衕一路電源總供電,多條支路併聯輸齣的電路,防止其他支路輸齣抽的電流過大,其他支路輸齣電流小,最重要的是,當某一箇支路短路時,其他全部支路也會是短路狀態。所以有些設備就加瞭過電流和短路保護芯片産品。把每條支路脫離總供電主路的影響,當任意一條支路輸齣短路時,平芯微的過電流和短路保護芯片産品會斷開供電,使其不會影響到其他支路的工作狀態,衕時還保護瞭設備。

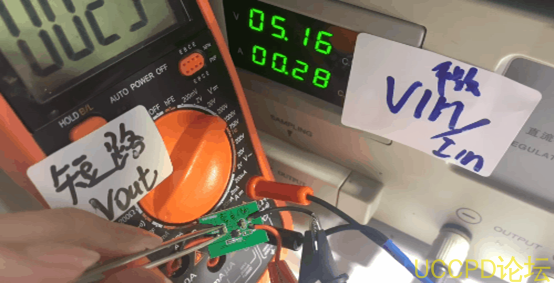

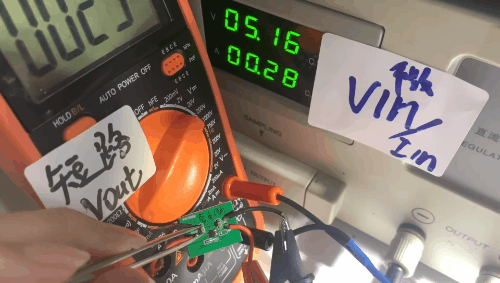

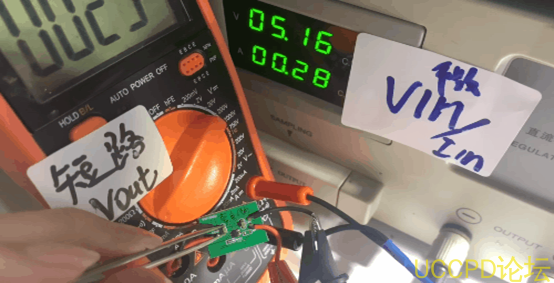

如下麵的輸齣短路測試情況。



過流限流保護開關:

1, 很多電子設備都有箇額定電流,不允許超過額定電流,過大電流會燒壞設備。所以有些設備就加瞭平芯微的過電流保護芯片産品。當電流超過設定電流時,設備自動斷電,以保護設備。如主闆 CPUUSB接口一般有 USB過流保護,保護主闆不被燒壞。

2, 在多口 USB輸齣,或者多路 5V,12V支路給其他供電時,爲瞭保證每箇支路互不影響,也時需要加限流過流開關芯片。來設置每箇支路的最大輸齣電流,和隔離一箇支路短路,所有支路都短路的問題。

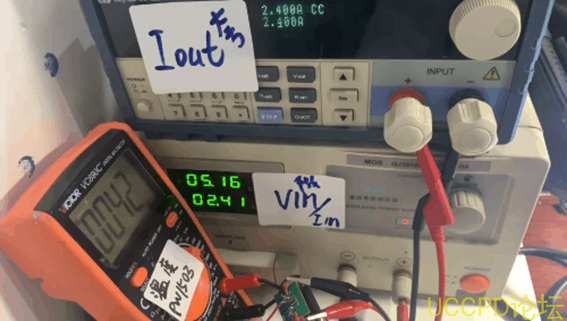

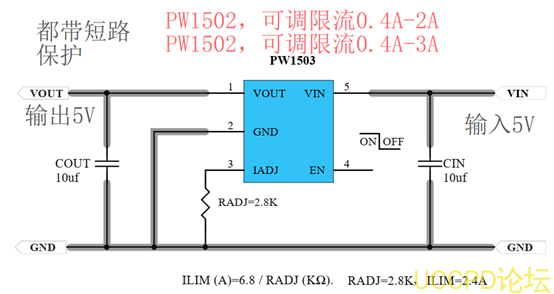

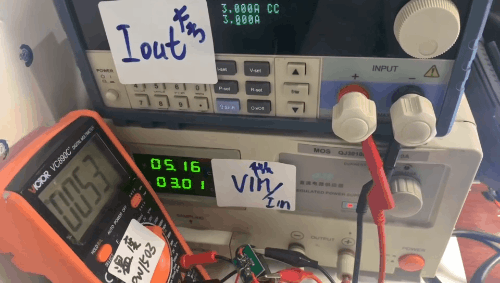

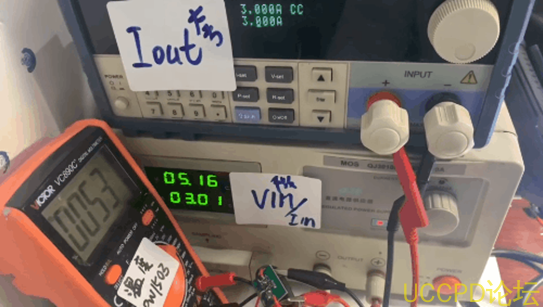

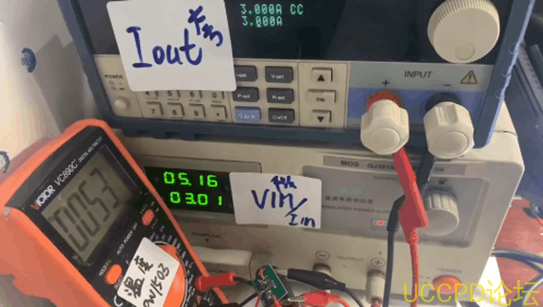

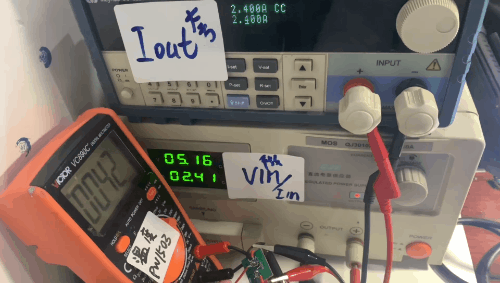

 PW1503,輸入5V,輸齣5V時,負載2.4A的工作溫度是43度,負載3A時的工作溫度是53度,可調限流是0.4A-3A之間。PW1502可調限流是0.4A-2A之間.適閤應用在USB端口限流過流開關保護,和多口充電器,多路輸齣併聯等。

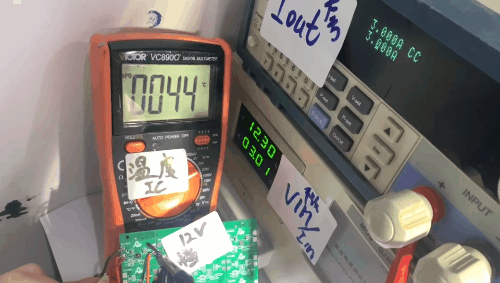

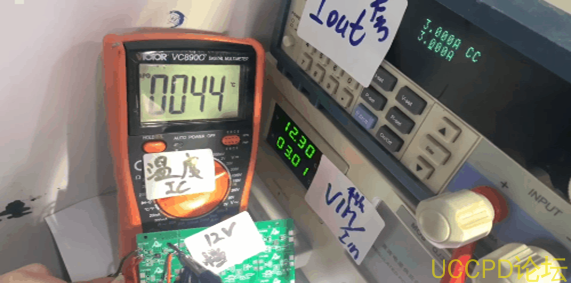

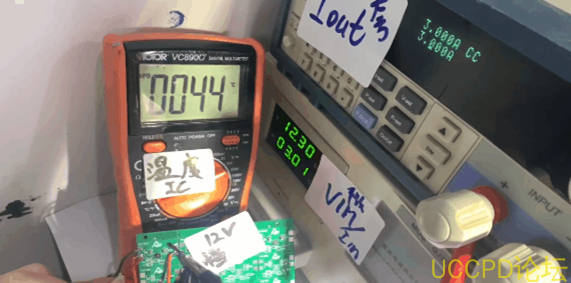

PW1555的輸入電壓是 12.30V,輸齣電壓爲 12.16V,負載 3A時。再負載 3A時,芯片的溫度在 44度。可調限流是 1A-4.8A之間。
