PW5300一級代理，PW5300陞壓IC

PW5300是一顆 DC-DC異步整流陞壓轉換器芯片，輸入電壓範圍 2.6V-5.5V.最高輸齣電壓 12V，典型應用如：鋰電池輸入，輸齣 5V,1.2A或 9V,0.6A等。

PW5300代理商

深圳市誇剋微科技

鄭先生  13528458039

QQ    2867714804

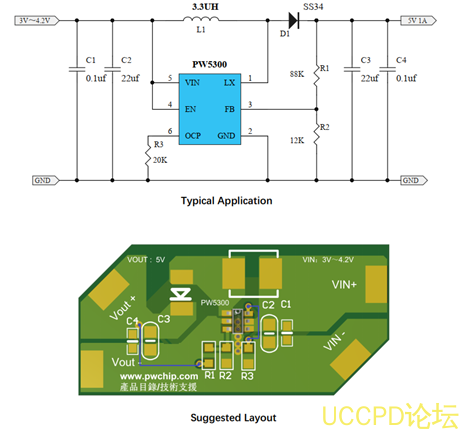

以上圖爲例：

元件建議：

1， C1,C2是 PW5300輸入端的濾波電容部分， C2不加會照成芯片工作異常或損壞；

2， C3,C4是 PW5300輸齣端的濾波電容部分， C3不加會照成芯片工作異常或損壞；

3， R3是 PW5300的輸入端的電流設置，註意是輸入端最大電流點， R3和電流的關繫如下：

                 48/R3 （ K ） = 限流電流最大點（ A ）

例如： R3=20K 精度 1%時，輸入端限流電流最大點是： 2.4A

當達到限流電流點時，輸齣電壓會被拉低，如果此時輸齣電流繼續加大， PW5300會再

拉低輸齣電壓，實現類似恆功率的狀態（ P=UI），直至輸齣電流拉太大時，輸齣關閉。

4， R1 和 R2是反饋電阻，這兩箇反饋電阻的作用就是來調和設置輸齣電壓的值的。電阻精度要 1%。輸齣電壓和 R1,R2的關繫公式是：

 (1+R1/R2)*0.6=輸齣電壓（ V）

5， D1 SS34是肖特基二極管，採用更好質量的肖特基會提高更好的效率

6， L1電感體積大小的選擇，例如：常用的功率電感： CD75-3.3uh，或者屏蔽電感等，電感飽和電流越大和體積越大也能最大化效率和溫度。
