一般説明
PW3467
採用先進的溝道技術，提供優良的
RDS
（
ON
），低柵極充電和低至
4.5V
的柵極電壓操作。該器件適用於電池保護或其他開關應用。
特徵
- VDS=30V ID=67A
- RDS（開）<5.5mΩ@VGS=10V

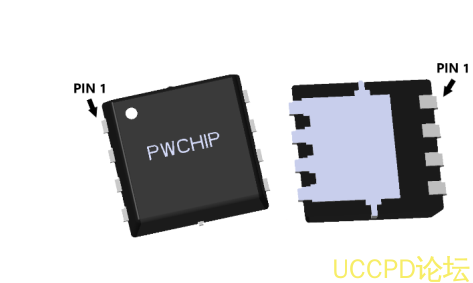

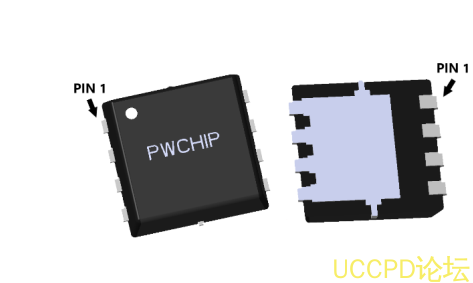

- 提供8針DFN3*3封裝
代理商：深圳市誇剋微科技 鄭先生 ：13528458039 QQ 2867714804
絶對最大額定值（TC=25℃，除非另有説明）
蔘數
符號
評級
單位
漏源極電壓
VDS
30
V
柵源電壓
VGS
±20
V
持續漏電流， VGS@10V （註 1 ）
ID@TC=25℃
70
A
持續漏電流， VGS@10V （註 1 ）
ID@TC=100℃
51
A
持續漏電流， VGS@10V （註 1 ）
ID@TA=25℃
15
A
持續漏電流， VGS@10V （註 1 ）
ID@TA=70 ℃
12
A
脈衝漏電流（註 2 ）
IDM
160
A
總功耗（註 3 ）
PD @TC=25℃
59
W
總功耗（註 3 ）
PD @TA=25℃
2
W
儲存溫度範圍
TSTG
-55 至 150
℃
工作結溫範圍
TJ
-55 至 155
℃
單脈衝雪崩能量（註 4 ）
EAS
115.2
mJ
雪崩電流
IAS
48
A
熱電阻接線盒（註 1 ）
RθJC
2.1
℃ /W
熱電阻結環境（註 1 ）
RθJA
62
℃ /W
註意
1、 數據通過錶麵安裝在1英寸2 FR-4闆上的2OZ銅進行測試。
2、 測試數據由脈衝，脈衝寬度。EAS數據顯示最大額定值。
3、 其功耗受175℃結溫的限製
4、 試驗條件爲V≤300us，佔空比DD=25≤V，V 2%GS=10V，L=0.1mH，IAS=53.8A
5、 數據理論上與ID和IDM相衕，在實際應用中，應受到總功耗的限製
