A6160T, A6160Y, A6160U, A6160I降壓芯片，SOT23-6封裝pdf

PW2162六腳降壓芯片絲印：

A6160Q,A6160W, A6160E, A6160R, A6160T, A6160Y,A6160U, A6160I, A61601, A6160O, A61600, A6160P, A6160A, A6160S, A6160D, A6160F,A6160G, A6160H, A6160J, A6160K, A6160L, A6160Z, A6160X, A6160C, A6160V, A6160B,A61608, A6160N, A6160M.

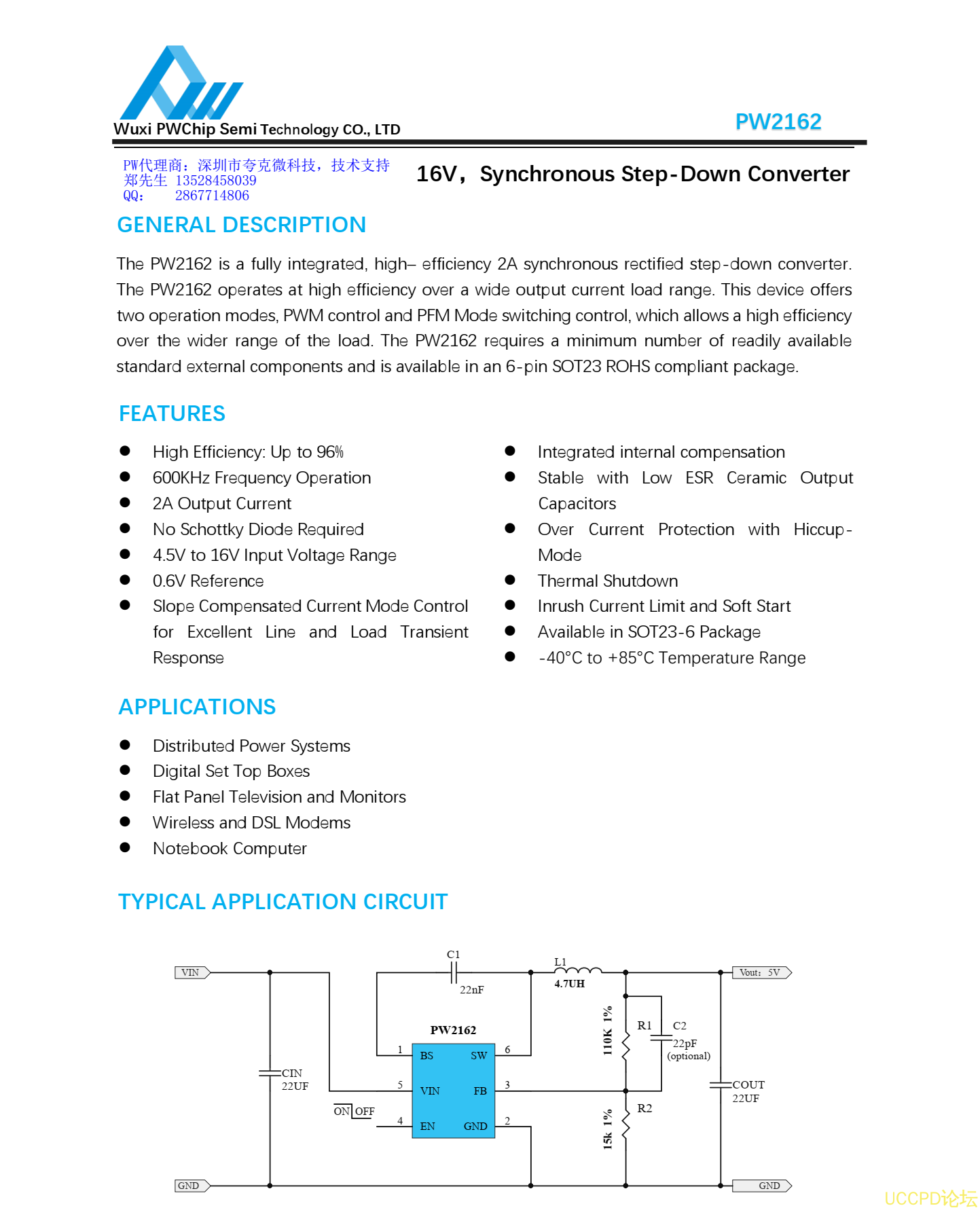

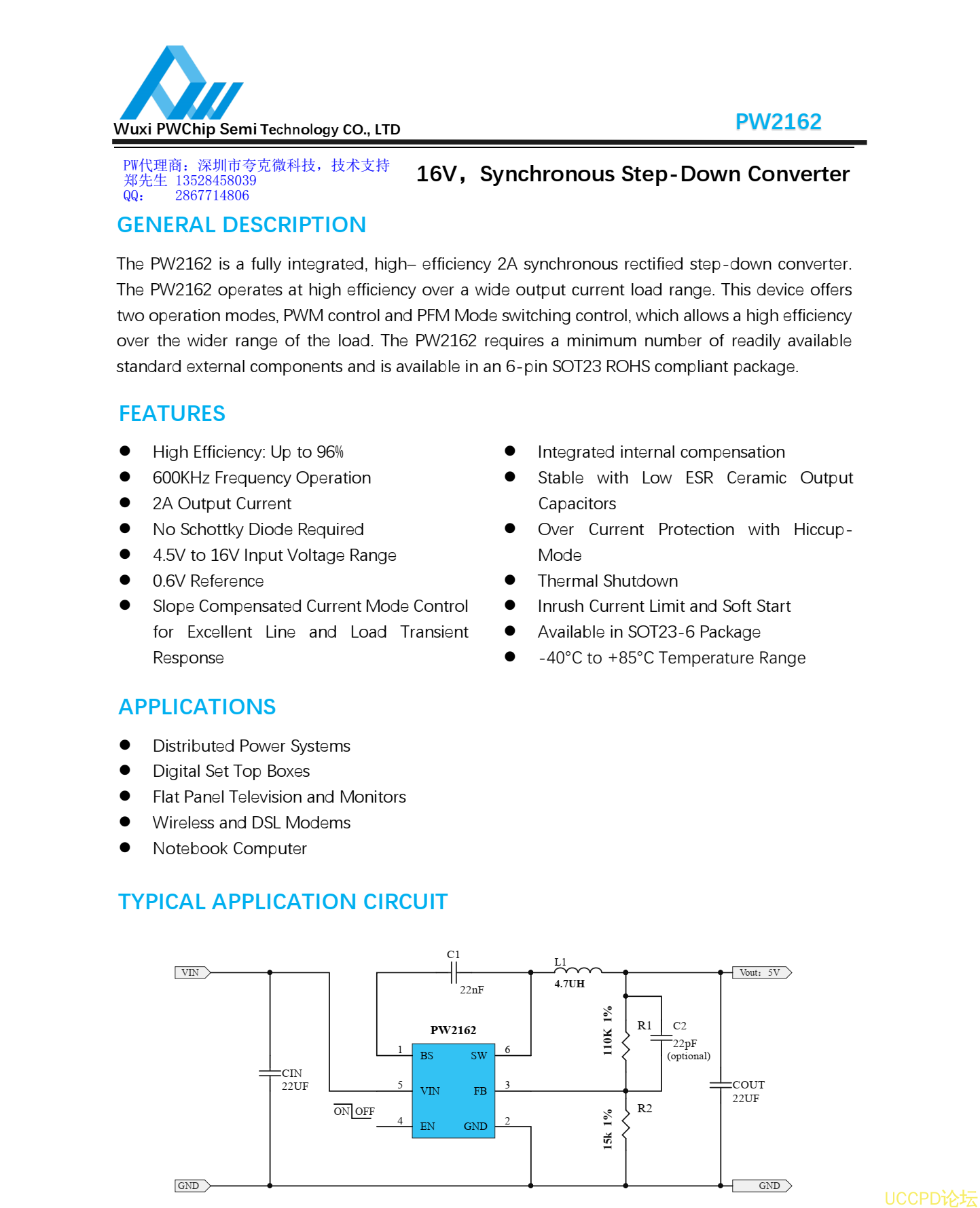

PW2162是一顆 DC-DC衕步降壓轉換器芯片，輸入電壓範圍 4.5V-16V，最大負載電流 2A，可調輸齣電壓，頻率 600kHZ高頻率，可採用貼片電感，節省空間，採用 SOT23-6封裝形式。

外圍元件設計：

1， CIN： 22uf是輸入濾波電容，不加會影響 IC正常工作或損壞。封裝建議 0805

2， Cout： 22uf是輸入濾波電容，不加會影響 IC正常工作或損壞。封裝建議 0805

3， C2爲旁路電容，可根據實際情況調容值， C1爲 22nf

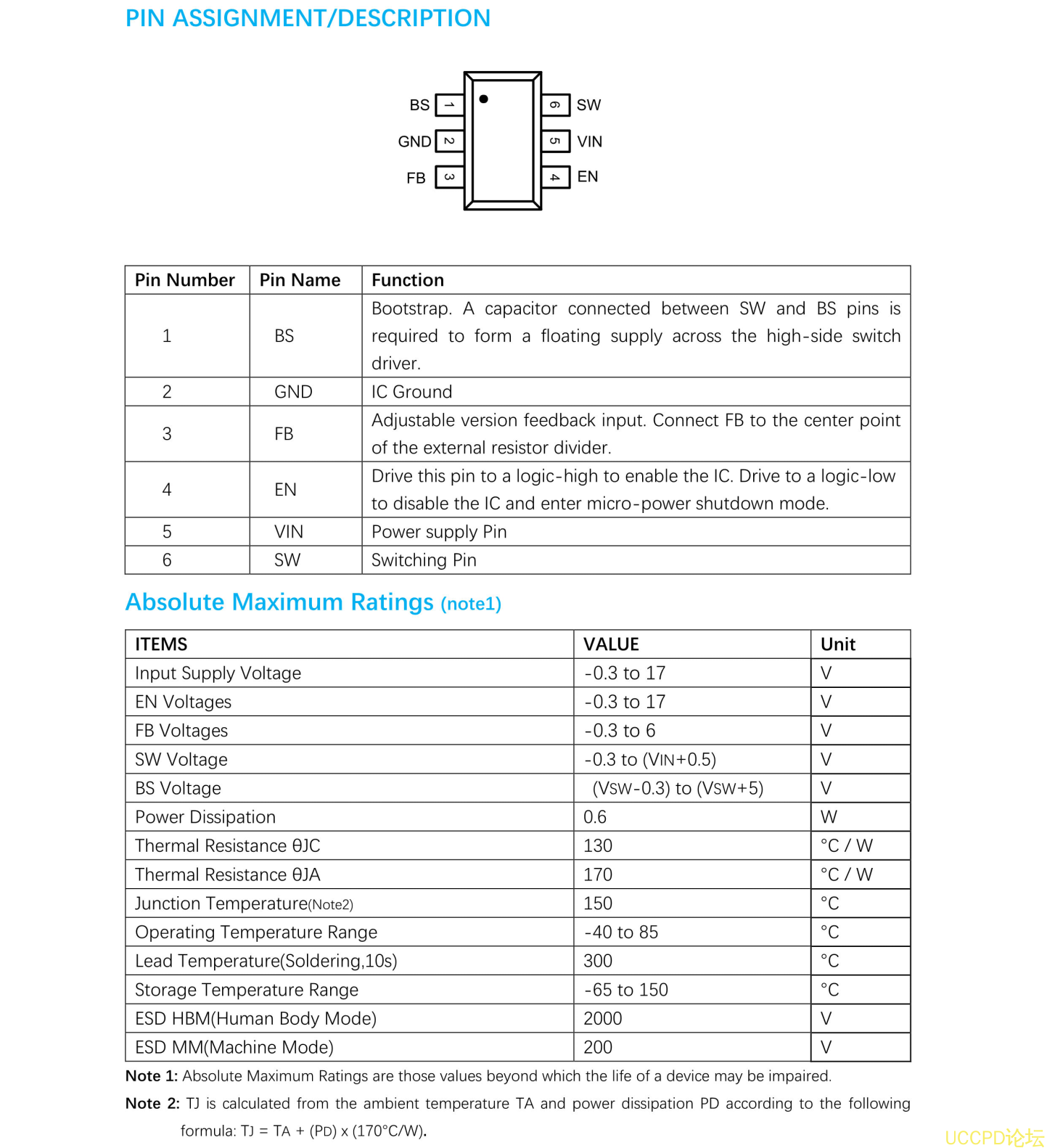

4， PW2162的 PIN 4腳：低電壓關，高電平開。可接箇 100K電阻到 VIN。

5， R1,R2爲反饋電阻，通過兩箇電阻的阻值來調輸齣電壓。
