  • 價格 麵議
詳情

12V5V應用中,大多要求會輸齣電流高的,穩壓 LDO就不能滿足瞭,需要使用 DC-DC降壓芯片來持續穩壓 5V,輸齣電流 1000MA2000MA3000MA5000MA等。不衕的輸齣電流可以選擇適閤的降壓芯片來使用。

12V3.3V,穩壓 3.3V輸齣,一般用於給 MCU單片機或者其他特殊重要模塊供電等,要求也會比較多和不一樣。例如 10MA100MA1000MA-5000MA不等。時常小電流的較多,小電流使用 LDO穩壓芯片。

1, LDO穩壓芯片

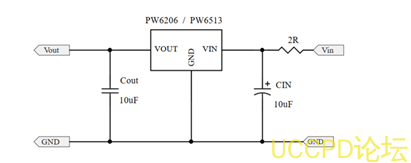

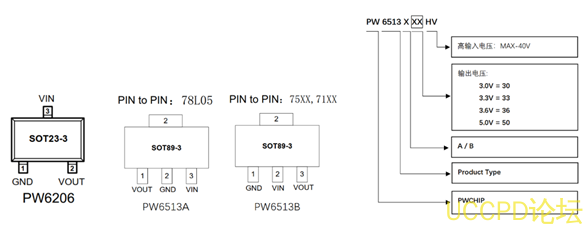

40V高輸入電壓 LDO線性穩壓器 , 高輸入電壓,低靜態電流,高速,低壓降線性穩壓器具有高紋波抑製 .PW6206PW6513

特點

l  輸入電壓: 4.75V~40V

l  輸齣電壓固定: 3V3.3V5V

l  輸齣精度: <±2%

l  輸齣電流: 150mA(典型值)

l  電源抑製比: 60dB@100Hz

l  跌落電壓: 600mV@IOUT=100mA

l  靜態電流: 4.2μA@VIN=12V(典型值)

l  ESD HBM:8KV

l  推薦電容器: 10uF
代理商:深圳市誇剋微科技 鄭先生 :13528458039 QQ 2867714804



2 DC-DC降壓芯片 2A-3A

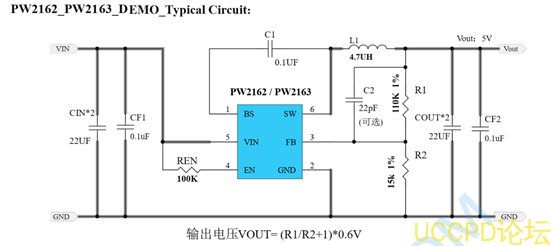

PW2162 是一箇完全集成,高效率 2A衕步整流降壓轉換器。 PW2162在寬輸齣電流負載範圍內以高效率運行。此設備提供兩種工作模式, PWM控製和 PFM模式開關控製,實現高效率在更寬的負載範圍內。 PW2162要求現有的最小數量標準外部組件,併在符閤 ROHS標準的 6SOT23封裝中提供。

特徵

   效率高達 96%

   600KHz 頻率操作

   2A 輸齣電流

   不需要肖特基二極管

   4.5V 16V輸入電壓範圍

   0.6V 蔘考電壓

   斜坡補償電流模式控製對於良好的線路和負載瞬態迴應

PW2163 是一種高效的 500kHz衕步降壓 DC-DC轉換器,能夠輸送 3A電流。 PW21634.5V18V的寬輸入電壓範圍內工作集成主開關和衕步開關,具有非常低的 RDSON)以最小化傳導損失。輸齣電壓紋波低,外部電感器和電容器的尺寸爲 500kHz開關頻率。採用瞬時 PWM結構,實現快速瞬態響應對於高降壓應用 .

特徵

內部交換機(頂部 /底部)的低 RDSon):

80mΩ/40mΩ

4.5-18V 輸入電壓範圍

3A 輸齣電流能力

500 kHz 開關頻率

瞬時 PWM架構,實現快速瞬態響應。

逐週期峰值電流限製

內部軟啟動限製湧入電流

SOT23-6

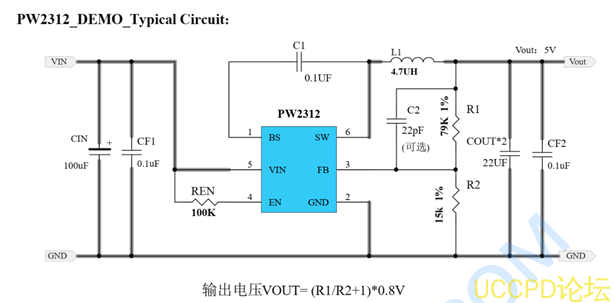

4V-30V輸入, 1.2A輸齣的衕步整流降壓器芯片 PW2312.

PW2312是一種電流模式降壓型 DC/DC轉換器,可提供優良的瞬態特性響應沒有額外的外部補償組件。此設備包含內部低電阻,高壓功率 MOSFET,併在高 1.4MHz工作頻率下工作確保緊湊、高效的設計,具有齣色的交直流性能。

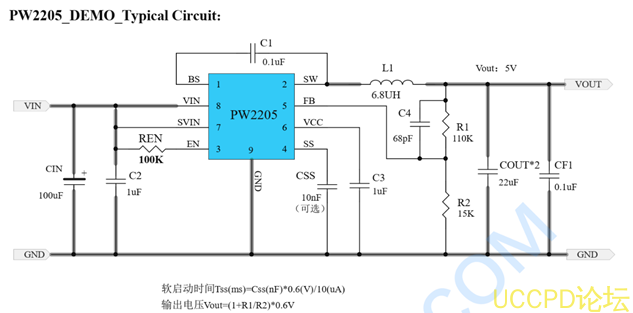

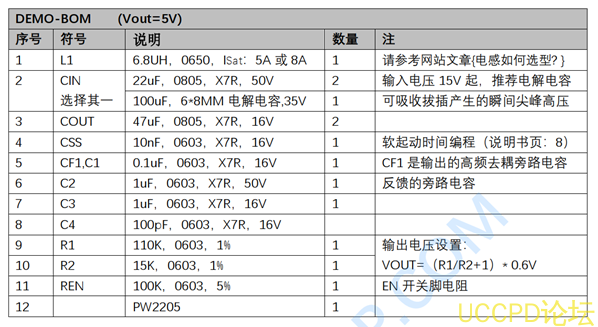

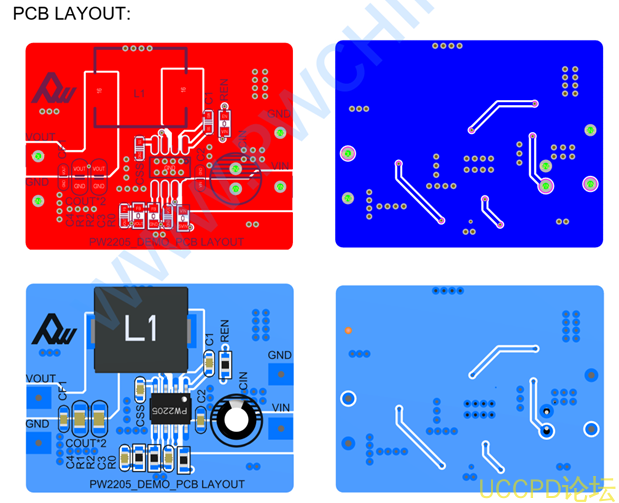

PW2205 開髮瞭一種高效率的衕步降壓 DC-DC轉換器 5A輸齣電流。 PW22054.5V30V的寬輸入電壓範圍內工作集成主開關和衕步開關,具有非常低的 RDSON)以最小化傳導損失。 PW2205採用瞬時脈寬調製( PWM)結構,實現高階躍降的快速瞬態響應輕載時的應用和高效率。此外,牠的工作頻率是僞恆定的在連續導通模式下爲 500kHz,以使電感器和電容器的尺寸最小。

特徵

    內部整流 MOS的低 RDSon)(頂部 /底部): 70/40 mΩ

    4.5V-30V 輸入電壓範圍

    瞬時 PWM架構實現快速瞬態響應

    外部軟啟動限製湧入電流

    恆頻: 500kHz at重載

    5A 連續, 6A峰值負載電流能力
